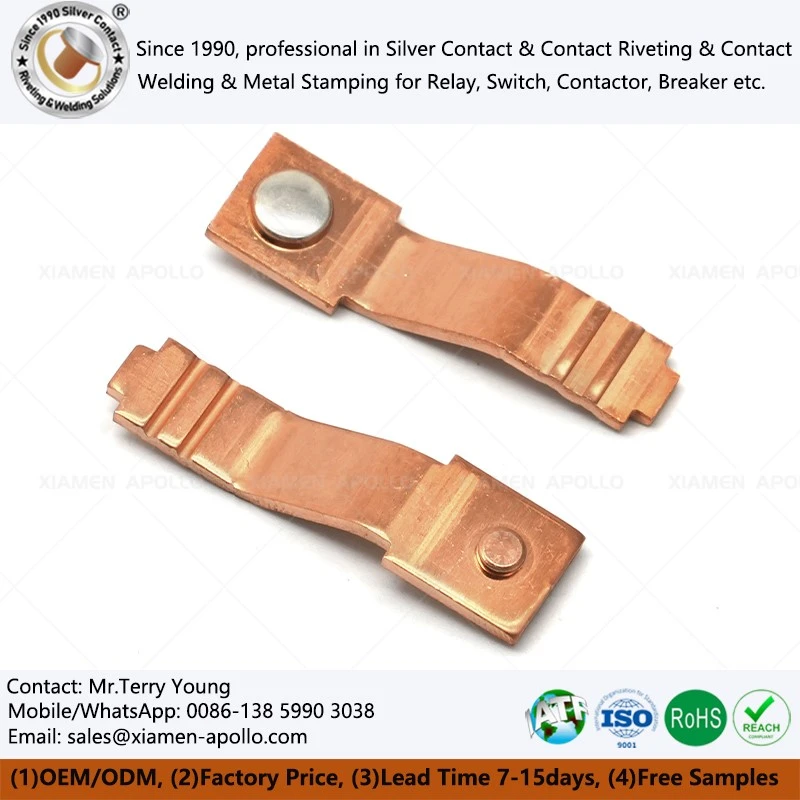

Riveted Contact Terminal Assembly huwa komponent ta 'konnessjoni elettrika tal-metall li jgħaqqad it-teknoloġija tal-ittimbrar tar-ram ma' proċessi ta 'l-irbattar tal-kuntatt biex tinkiseb trażmissjoni stabbli tal-kurrent u fissazzjoni mekkanika. Il-prestazzjoni tagħha tiddependi fuq il-konduttività tar-ram, l-għażla tal-materjal tal-kuntatt, is-saħħa tal-irbattar, l-eżattezza dimensjonali u t-trattament tal-wiċċ. F'sistemi ta 'relay, swiċċijiet, elettronika tal-karozzi, u tagħmir ta' kontroll elettriku, manifattura preċiża taffettwa direttament ir-reżistenza tal-kuntatt, il-ħajja tas-servizz, u l-affidabbiltà operattiva.
X'inhu Fl--Die Riveted Moving Contact Assembly?
In-Die Riveted Moving Contact Assembly huwa manifatturat bl-assemblaġġ ta' terminals tal-metall stampati b'rivets ta' kuntatt elettriku permezz ta' proċessi ta 'irbattar mekkaniċi. L-istruttura ġeneralment tikkonsisti f'bażi terminali konduttiva, punt ta 'kuntatt irbattat, u saff ta' kisi tal-wiċċ mhux obbligatorju.
It-Terminal tal-Kuntatt tar-Ram jipprovdi konduttività elettrika u appoġġ strutturali, filwaqt li l-irbattut tal-kuntatt iwettaq operazzjonijiet ripetuti ta 'swiċċjar elettriku. Skont ir-rekwiżiti tal-applikazzjoni, materjali ta 'kuntatt jistgħu jinkludu ligi tal-fidda, komposti tal-fidda, ligi tat-tungstenu, jew materjali oħra ta' kuntatt elettriku.

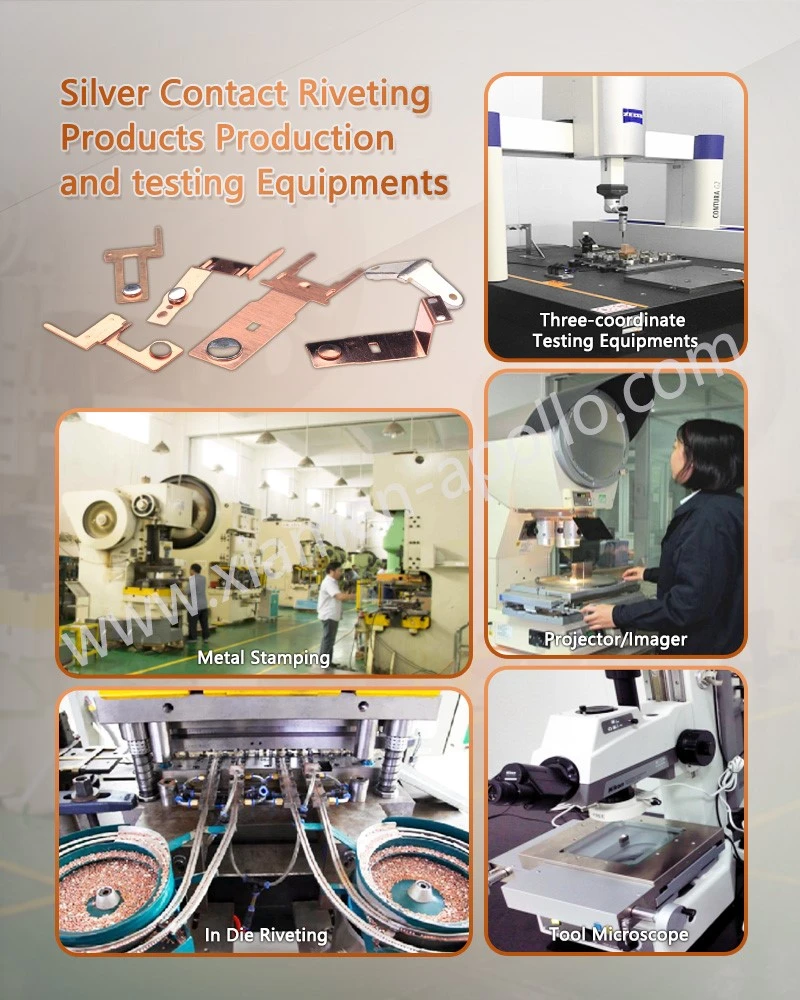

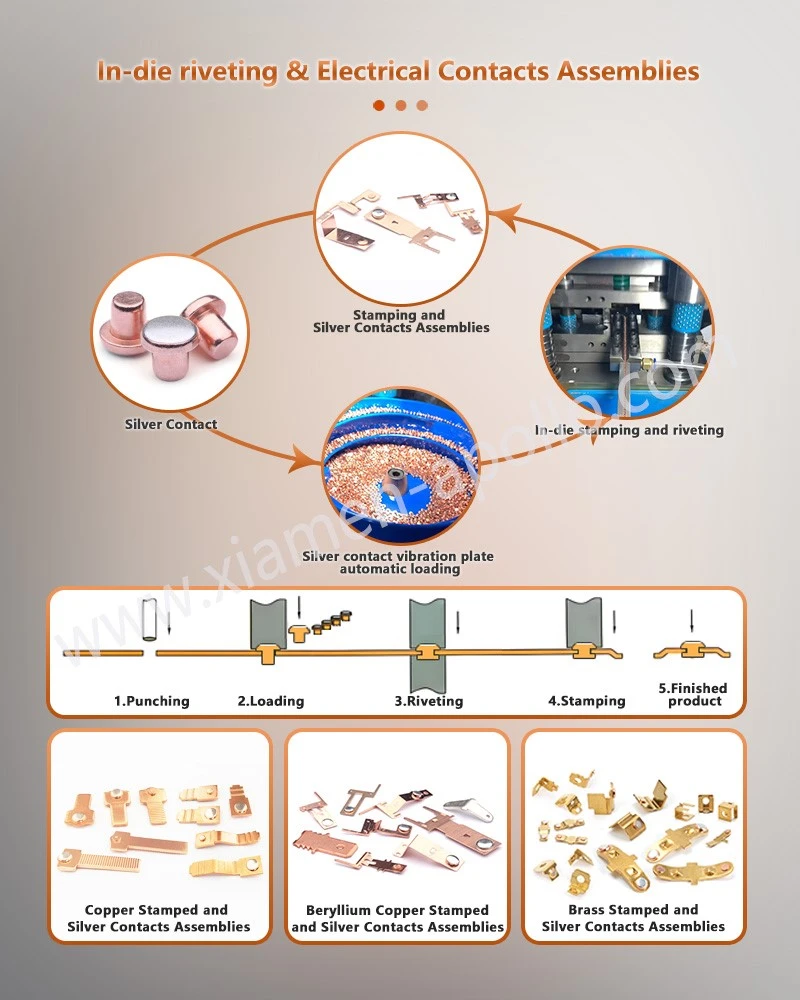

Proċess tipiku tal-manifattura:
- Għażla tal-materjal tal-folja tar-ram
- Ittimbrar progressiv jew ittimbrar ta 'preċiżjoni
- Ikkuntattja l-ippożizzjonar tar-rivet
- Irbattar mekkaniku jew assemblaġġ awtomatizzat
- Trattament tal-wiċċ u spezzjoni
- Ittestjar tal-prestazzjoni elettrika

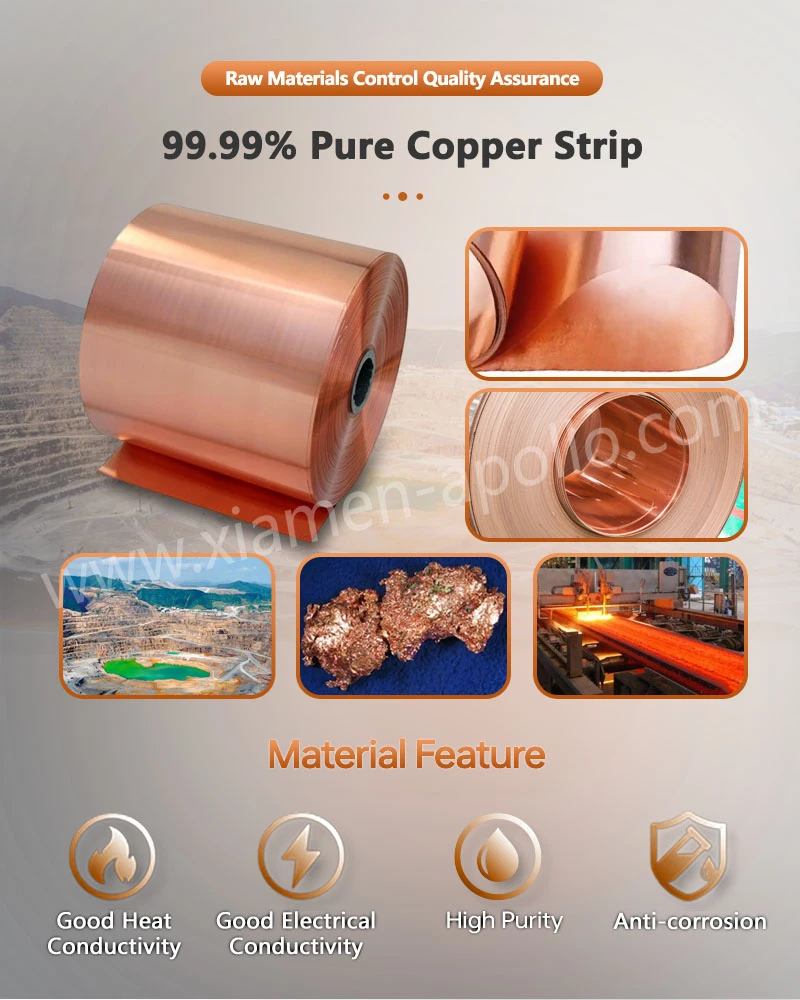

Il-materjali tar-ram huma magħżula b'mod wiesa 'minħabba tagħhom:
| Proprjetà Materjal | Valur tal-Inġinerija |
|---|---|
| Konduttività elettrika | Jappoġġja trasmissjoni kurrenti effiċjenti |
| Konduttività termali | Jgħin biex tinħela s-sħana tal-bidla |
| Reżistenza għall-korrużjoni | Iżomm stabbiltà elettrika fit-tul- |
| Duttilità mekkanika | Adattat għal deformazzjoni tal-ittimbrar ta 'preċiżjoni |
Il-proċess tal-ittimbrar juża strutturi die differenti skont il-kumplessità tal-Komponenti Riveti Elettriku tal-Fidda:
- Die ta'-operazzjoni waħda:Adattat għal strutturi terminali sempliċi u produzzjoni ta'-volum baxx.
- Die kompost:Jwettaq operazzjonijiet multipli f'ċiklu wieħed ta 'ttimbrar.
- Die progressiv:Jippermetti produzzjoni kontinwa ta' volum għoli-b'kontroll dimensjonali stabbli.
Għall-Kuntatt tal-Fidda Riveted b'Terminal tar-Ram li jeħtieġ assemblaġġ ripetut u produzzjoni awtomatizzata, ittimbrar progressiv huwa komunement magħżul minħabba li jtejjeb l-effiċjenza tal-produzzjoni u jnaqqas il-varjazzjoni dimensjonali bejn il-lottijiet.
Ikkonsulta l-Inġiniera Elettrika tagħna Illum
Ittimbrar ta 'Preċiżjoni tar-Ram: Il-Fondazzjoni tal-Manifattura Wara Assemblaġġi Terminali Affidabbli
Il-prestazzjoni elettrika tal-Element ta 'Kuntatt tar-Ram hija relatata mill-qrib mal-preċiżjoni tal-ittimbrar. Terminali tar-ram ħafna drabi jeħtieġu kontroll strett tal-flatness, il-pożizzjoni tat-toqba, l-angolu tal-liwi, u l-allinjament tal-kuntatt.
L-ittimbrar ta 'preċiżjoni jista' tipikament iżomm tolleranzi dimensjonali madwar 0.01 mm taħt kundizzjonijiet ta 'produzzjoni kkontrollati. Dan il-livell ta 'konsistenza jnaqqas id-devjazzjoni tal-assemblaġġ u jtejjeb l-istabbiltà tal-forza tal-kuntatt wara l-irbattar.
Parametri ewlenin ikkontrollati jinkludu:
| Parametru | Konsiderazzjoni ta' Inġinerija |
|---|---|
| Ħxuna tal-materjal | Jiddetermina l-kapaċità kurrenti u s-saħħa mekkanika |
| Għoli tal-burr | Jinfluwenza l-istabbiltà tal-kuntatt elettriku |
| Flatness | Taffettwa l-eżattezza tal-pożizzjonament tal-assemblaġġ |
| Pożizzjoni tal-irbattar | Jiddetermina l-allinjament tal-kuntatt |
| Angolu tal-liwi | Jikkontrolla t-twaħħil tal-installazzjoni tat-terminal |
Għat-Terminal tal-Iswiċċjar tal-Kuntatt tal-Fidda Rivettata ta 'Preċiżjoni, burrs eċċessivi jew devjazzjoni dimensjonali jistgħu jżidu r-reżistenza tal-kuntatt, jiġġeneraw tisħin lokalizzat, u jaċċelleraw l-ilbies tal-kuntatt.
Il-kombinazzjoni tal-ittimbrar tar-ram u l-irbattar tal-kuntatt tipprovdi vantaġġi fi:
- Konsistenza tal-produzzjoni ta'-volum għoli
- Kompatibilità ta 'assemblaġġ awtomatizzat
- Konnessjoni elettrika stabbli
- Skart imnaqqas mill-magni
- Kapaċità tar-riċiklaġġ tal-materjal
Lista ta 'kontroll ta' l-Inġinerija għall-Għażla ta 'Kuntatti Elettriki tal-fidda tar-Ram Rivet
Qabel ma japprovaw fornitur jew disinn tal-Parti tal-Ittimbrar tal-Fidda Bimetal Rivet, l-inġiniera għandhom jevalwaw:
| Punt ta' Evalwazzjoni | Mistoqsija Ewlenija |
|---|---|
| Ikkuntattja materjal | Il-liga hija adattata għall-kondizzjonijiet tal-bidla? |
| Struttura terminali | Jista 'jiflaħ forza ta' installazzjoni mekkanika? |
| Tolleranza tal-ittimbrar | Il-konsistenza dimensjonali hija kkontrollata għall-Kuntatti elettriċi tal-fidda tar-ram irbattuti? |
| Kwalità tal-irbattar | L-iffissar tal-kuntatt huwa stabbli waqt it-tħaddim? |
| Trattament tal-wiċċ | Il-kisja taqbel mal-ħtiġiet ambjentali? |
| Sistema ta 'kwalità | Il-materjali u l-proċessi huma traċċabbli? |
Proċess ta 'għażla korretta jnaqqas il-ħsarat fil-kamp ikkawżati minn sħana żejda tal-kuntatt, tillaxka mekkanika, u degradazzjoni elettrika prematura.
ikkuntattjana
Għal proġetti li jeħtieġu prestazzjoni elettrika stabbli, stampar ta 'preċiżjoni tar-ram, u proċessi ta' irbattar ikkontrollati, appoġġ ta 'manifattura professjonali għalAssemblaġġ tat-Terminal tal-Kuntatt Rivettatjista' jqassar iċ-ċikli ta' validazzjoni u jnaqqas ir-riskji tal-provvista. Ikkuntattja lit-tim tal-inġinerija tagħna bit-tpinġijiet, ir-rekwiżiti tal-materjal u l-kundizzjonijiet tal-applikazzjoni tiegħek biex tevalwa soluzzjoni ta 'produzzjoni xierqa.
