Kuntatti tal-fidda Brazed f'Circuit Breakers ta'-Vultaġġ Għoli: Twaħħil tal-Materjal u Reżistenza għall-Ark

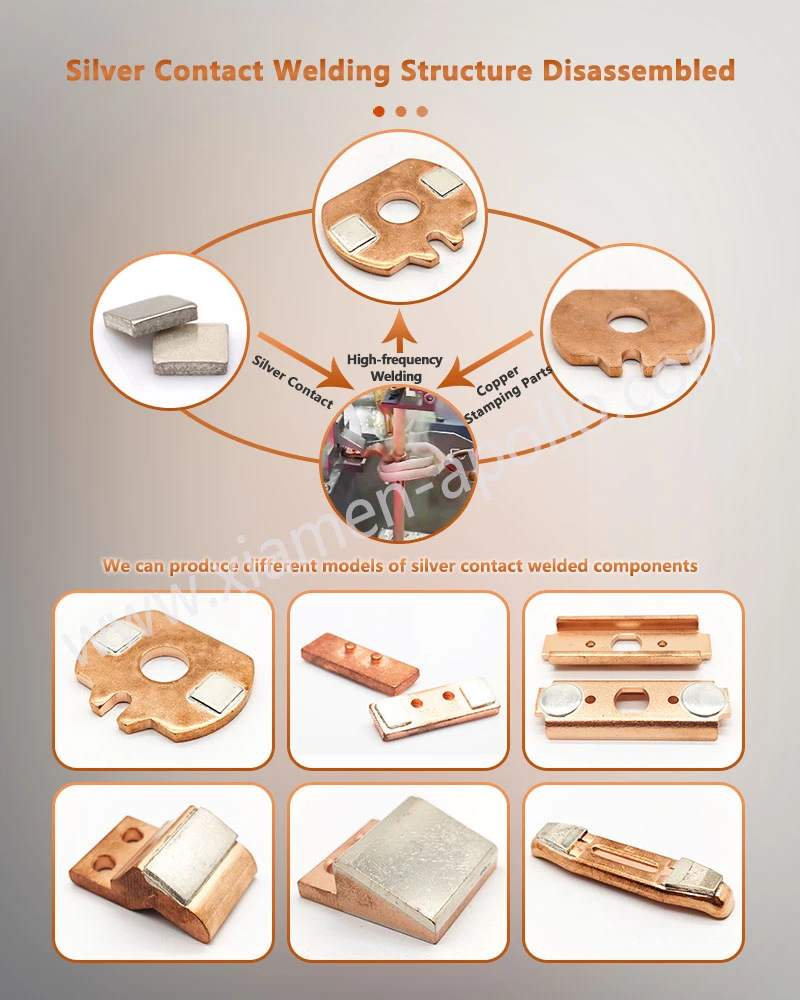

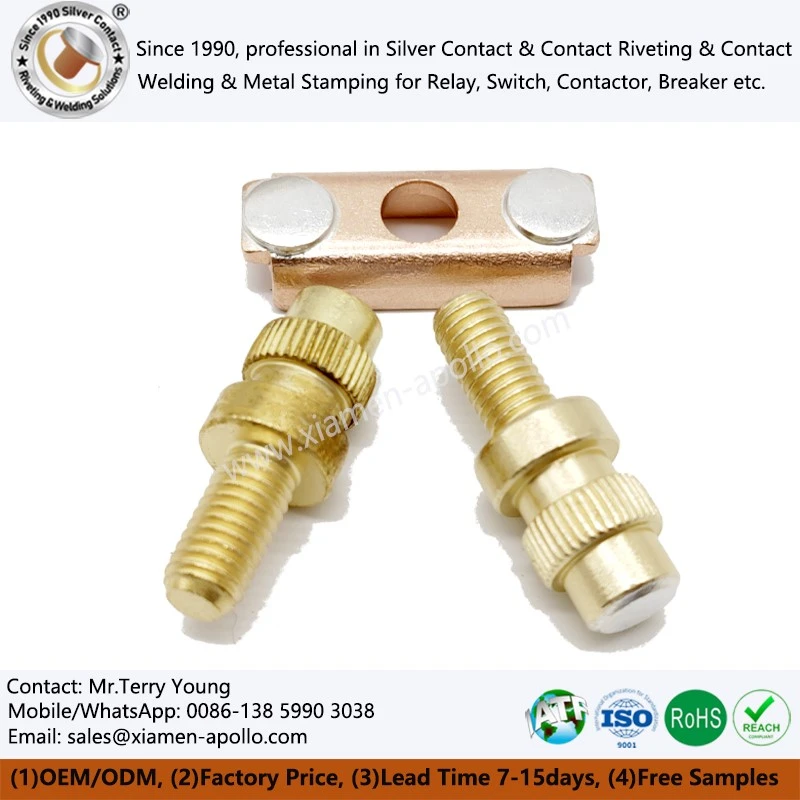

Assemblaġġ ta' Kuntatt tal-Fidda Brazed jgħaqqad ras ta' kuntatt ibbażat fuq-fidda ma' appoġġ tar-ram permezz ta' saff tal-ibbrejżjar marbut b'mod metallurġiku. Għal circuit breakers ta' kurrent għoli-, għażla ta 'materjal ta' kuntatt, temperatura tal-ibbrejżjar, ġeometrija tal-ġonta, kopertura ta 'żona ta' bond-, u spezzjoni ta 'wara-braze jaffettwaw direttament ir-reżistenza tal-kuntatt, iż-żieda termali, iż-żamma mekkanika, u l-imġiba tal-erożjoni tal-ark-.

Għal MCCB u strutturi oħra ta' swiċċjar ta'-kurrent għoli, il-mira tal-inġinerija mhix sempliċiment wiċċ ta' kuntatt-rikk tal-fidda. L-assemblaġġ komplut għandu jżomm passaġġ tal-kurrent b'reżistenza baxxa- filwaqt li jirreżisti l-enerġija tal-ark ripetut, iċ-ċikli termali, u t-tagħbija mekkanika fl-interface tal-kuntatt.

AgWC u AgC Kuntatt Materjali għall-Espożizzjoni tal-Ark

Waqt l-interruzzjoni, il-wiċċ ta 'kuntatt huwa espost għal tisħin lokalizzat, twaħħil ta' l-ark, trasferiment ta 'materjal u ċikliżmu termali ripetut. Is-sistemi AgWC u AgC huma għalhekk ikkunsidrati meta l-applikazzjoni teħtieġ fażi ta 'kuntatt aktar diffiċli minn fidda pura.

Il-formulazzjoni attwali għandha tintgħażel skont il-kurrent nominali, il-vultaġġ, id-dazju tal-interruzzjoni ta' ċirkwit qasir-, il-frekwenza tal-iswiċċjar u l-ġeometrija tal-kuntatt aktar milli bl-isem tal-materjal waħdu.

Għal sistema ta 'kuntatt MCCB, ir-ras ta' kuntatt ma tistax tiġi evalwata b'mod indipendenti mill-appoġġ tar-ram. Materjal ta 'kuntatt b'reżistenza tajba għall-ark xorta jista' jipproduċi falliment prematur tal-assemblaġġ jekk l-interface brazed ikun fih vojt, tixrib insuffiċjenti jew żona ta 'bond inadegwata.

Reżistenza għall-Kuntatt u Żieda Termali fil-Kundizzjonijiet tat-Test IEC 60947

Ir-reżistenza tal-kuntatt hija affettwata mill-kundizzjoni tal-wiċċ, il-pressjoni tal-kuntatt, l-ebusija tal-materjal, il-ġeometrija tal-kuntatt u d-disinn tal-mogħdija kurrenti. Valur ta 'reżistenza inizjali baxx huwa utli biss meta jibqa' stabbli wara ċ-ċikliżmu termali u elettriku.

Għall-kontroll tal-produzzjoni, it-timijiet tal-inġinerija għandhom jiddefinixxu kriterji ta’ aċċettazzjoni li jistgħu jitkejlu għal:

• Ir-reżistenza tal-kuntatt f'mΩ taħt il-kurrent tat-test speċifikat.
• Żieda fit-temperatura tal-kuntatt taħt il-kurrent nominali.
• Kuntatt-tolleranza dimensjonali tar-ras f'mm.
• Kopertura tal-ġonta brazed u żona vojta skoperta.
• Saħħa ta 'shear mekkanika f'MPa.
• Ebusija tal-wiċċ jew mikro-ebusija f'HV fejn applikabbli.

Speċifikazzjoni tal-fornitur għandha għalhekk tidentifika l-metodu tat-test, il-post tal-kejl, il-kurrent applikat u l-limitu ta 'aċċettazzjoni aktar milli tirrapporta biss dikjarazzjoni ġenerali bħal "reżistenza baxxa."

Brazed Joint vs. Riveted Joint għal Kuntatti Għoli-Kurrenti

L-ibbrejżjar u l-irbattar joħolqu interfaces mekkaniċi u elettriċi differenti. Kuntatt irbattut jiddependi fuq deformazzjoni mekkanika u kuntatt ikkontrollat ​​bejn il-komponenti, filwaqt li l-ibbrejżjar jifforma ġonta metallurġika permezz ta 'liga tal-mili tal-ibbrejżjar.

Struttura brazed tista 'tipprovdi żona magħquda kontinwa taħt ir-ras ta' kuntatt, iżda biss meta l-ġonta tkun iddisinjata sew. Il-fornitur għandu jikkontrolla t-tneħħija tal-braze, il-mili-distribuzzjoni tal-metall, ir-rata tat-tisħin, l-ogħla temperatura u l-kundizzjonijiet tat-tkessiħ.

Għall-irbattar, il-varjabbli primarji jaqilbu lejn id-dijametru tal-qasba tal-irbattar irbattuti, il-forza ta 'taqlib, l-għoli tar-ras, il-konċentriċità u l-preload mekkaniku residwu.

Temperatura tal-ibbrejżjar, Tixrib u Clearance Konġunt

Il-proċess tal-ibbrejżjar għandu jiġi stabbilit mis-sistema attwali tal-mili-metall aktar milli minn temperatura ġenerika tal-forn.

Varjabbli importanti tal-proċess jinkludu:

• Firxa tat-tidwib tal-liga tal-mili u temperatura tal-likwidu.
• Kondizzjoni tal-wiċċ ta' appoġġ tar-ram- qabel l-ibbrejżjar.
• Kuntatt-ras u appoġġ allinjament.
• It-tneħħija tal-ġogi u d-distanza tal-fluss kapillari.
• Ir-rata tat-tisħin u l-ogħla temperatura.
• Żmien taż-żamma f'temperatura tal-ibbrejżjar.
• Atmosfera protettiva jew kundizzjoni tal-vakwu.
• Ir-rata tat-tkessiħ u l-kontroll tad-distorsjoni.

Għall-kwalifika tal-produzzjoni, crosssections metallografiċi- għandhom jintużaw biex jikkonfermaw li l-liga tal-mili tkun għaddiet mir-reġjun tat-twaħħil maħsub mingħajr vojt eċċessiv, tixrib mhux komplut jew formazzjoni intermetallika mhux ikkontrollata.

Qawwa tal-Shear Ikbar minn jew ugwali għal 150 MPa: Disinn tat-Test Pjuttost milli Pretensjonijiet ta' Marketing

Valur ta' saħħa ta' shear-bħal Ikbar minn jew ugwali għal 150 MPa għandu jiġi ddikjarat biss meta jkun marbut ma' kombinazzjoni ta' materjali definita, ġeometrija tal-ġonta u metodu tat-test. Ir-riżultat numeriku jista' jinbidel b'mod sinifikanti bid-dijametru tar-ras tal-kuntatt-, il-ħxuna tal-brejż, l-erja ta' sovrapożizzjoni, il-preparazzjoni tal-kampjun u d-direzzjoni tat-tagħbija.

Għall-kwalifika tal-fornitur, ir-rekord tat-test għandu jidentifika:

Ġonta li tfalli ġewwa l-materjal ġenitur aktar milli tul l-interface brazed jipprovdi informazzjoni ta 'inġinerija differenti minn falliment ta' l-interface. Ir-rekords tal-QA għandhom għalhekk jiddokumentaw il-post tal-ksur, mhux biss l-ogħla tagħbija.

Ġeometrija ta 'Appoġġ tar-Ram u Konduttività Elettrika

L-appoġġ tar-ram jipprovdi l-mogħdija prinċipali tal-kurrent-wara r-ras tal-kuntatt. Il-grad tar-ram, is-sezzjoni trasversali-erja, il-ħxuna tal-appoġġ, u l-ġeometrija taż-żona tal-brejż-lkoll jinfluwenzaw il-waqgħa tal-vultaġġ u ż-żieda termali.

Fejn il-konduttività elettrika hija speċifikata, l-ispeċifikazzjoni tax-xiri għandha tidentifika l-grad tar-ram u l-bażi tat-test. Valur bħal Ikbar minn jew ugwali għal 85% IACS m'għandux jiġi trasferit bejn gradi tar-ram mingħajr verifika.

Id-disinn mekkaniku għandu wkoll jipprevjeni konċentrazzjoni termali eċċessiva madwar iż-żona brazed. Tibdil qawwi ta' sezzjonijiet, sezzjonijiet ta' appoġġ irqaq, u footprints tal-braze kkontrollati ħażin jistgħu joħolqu gradjenti ta' temperatura lokali waqt tħaddim ta'-kurrent għoli.

Disinn tal-Interface AgWC/AgC: Kontroll Dimensjonali 0.01–0.05 mm

Ir-ras tal-kuntatt u l-appoġġ tar-ram għandhom jibqgħu allinjati matul l-ibbrejżjar. Skont id-daqs tal-komponent u l-kapaċità tal-proċess, id-dimensjonijiet kritiċi jistgħu jiġu kkontrollati f'meded bħal ±0.01 mm sa ±0.05 mm, iżda t-tolleranza attwali għandha tiġi stabbilita mit-tpinġija tad-disinn tal-interruttur u l-munzell tal-assemblaġġ-up.

Id-dimensjonijiet ewlenin normalment jinkludu:

• Kuntatt-dijametru tar-ras.
• Kuntatt-ħxuna tar-ras.
• Wisa 'u ħxuna ta' appoġġ.
• Dijametru tal--erja tal-ibbrejżjar.
• Kuntatt-flatness tal-wiċċ.
• Konċentriċità bejn ir-ras ta 'kuntatt u l-appoġġ.
• Għoli tal-assemblaġġ lest.

Spezzjoni dimensjonali għandha titwettaq wara l-ibbrejżjar minħabba li d-distorsjoni termali tista 'tbiddel il-ġeometrija finali.

Difetti tal-Ibrejżjar: Spazji, Non-tixrib u Allinjament ħażin

Id-difetti tal-ibbrejżjar l-aktar importanti huma ġeneralment assoċjati ma 'fluss tal-mili mhux komplut, qbid tal-gass, kontaminazzjoni, u tisħin mhux ikkontrollat.

Proċess ta' ibbrejżjar ikkontrollat ​​għandu għalhekk jiġi kkombinat ma' spezzjoni dimensjonali aktar milli ttrattat bħala operazzjoni termali iżolata.

X-Spezzjoni tar-Raġġi/CT għal Difetti Interni tal-Ibbrejżjar

L-ispezzjoni viżwali ma tistax tidentifika b'mod affidabbli vojt interni taħt ras ta 'kuntatt tal-fidda. Għal komponenti ta' breaker ta' kurrent għoli-, X-raġġi X jew tomografija kompjuterizzata jistgħu jipprovdu evidenza mhux-distruttiva ta' kundizzjoni interna tal-ġogi.

L-ispeċifikazzjoni tal-ispezzjoni għandha tiddefinixxi:

• Żona ta' spezzjoni.
• Daqs minimu tad-difett li jista' jinduna.
• Perċentwal ta' vojt massimu permess jew daqs ta' vojt individwali.
• Post ta' aċċettazzjoni.
• Frekwenza tat-teħid tal-kampjuni.
• Riżoluzzjoni tat-tagħmir.
• Identifikazzjoni tal-lott.
• Format tar-rapport ta' spezzjoni.

Il-limiti ta 'aċċettazzjoni għandhom jiġu miftiehma mat-tpinġija tal-komponent jew il-pjan ta' kwalità. Dikjarazzjoni ġenerika ta' "żero vojt" mhijiex teknikament utli sakemm il-limitu ta' skoperta ma jkunx definit ukoll.

Verifika ultrasonika u metallografika

Spezzjoni ultrasonika tista 'tiġi kkunsidrata fejn il-ġeometrija tal-komponenti u l-kombinazzjoni tal-materjal jipprovdu igganċjar akustiku suffiċjenti u separazzjoni tas-sinjali.

Għall-kwalifika tal-proċess, il-metallografija distruttiva tibqa' utli għaliex tesponi direttament:

• Braze-kontinwità tas-saff.
• Distribuzzjoni tal-mili.
• Żoni ta 'reazzjoni ta' l-interface.
• Porożità.
• Xquq.
• Tixrib mhux komplut.
• Is-sħana żejda lokalizzata.

NDT u metallografija jservu skopijiet differenti. NDT jappoġġja l-iskrinjar tal-produzzjoni mingħajr ma jinqered il-komponent; il-metallografija tipprovdi evidenza dettaljata tal-proċess-iżvilupp minn kampjuni magħżula.

Shear Testing u Failure-Modalità Analiżi

L-ittestjar tal-shear għandu japplika tagħbija kkontrollata għar-ras ta' kuntatt sakemm isseħħ falliment tal-interface jew falliment tal-materjal-parent.

Ir-rapport tat-test għandu jkun fih l-identifikazzjoni tal-kampjun, il-lott tal-materjal, iż-żona tal-ġonta, il-forza massima, l-istress ikkalkulat, il-konfigurazzjoni tat-tagħbija u l-post tal-ksur.

Per eżempju:

Shear stress (MPa)=Shear load massimu (N) ÷ Erja effettiva magħquda (mm²)

Jekk iż-żona effettiva tat-twaħħil ma titkejjel b'mod konsistenti, id-dejta dwar is-saħħa ta' shear-minn ġeometriji ta' komponenti differenti ma tistax titqabbel direttament.

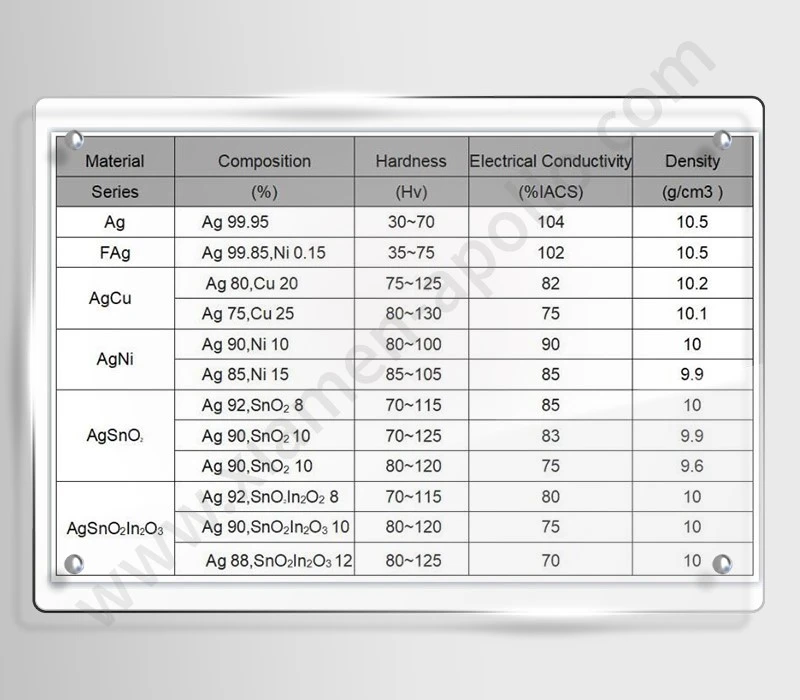

Ċertifikazzjoni tal-Materjal AgWC/AgC u Rekords tal-Lott

Għal komponenti ta' swiċċjar ta' vultaġġ għoli-relatati tal-karozzi-, it-traċċabilità tal-materjal għandha testendi mill-materja prima li tidħol għall-assemblaġġ lest.

Rekord ikkontrollat ​​jista’ jinkludi:

• Kuntatt-grad tal-materjal.
• Kontenut tal-fidda jew kompożizzjoni ddikjarata.
• Karbur tat-tungstenu jew speċifikazzjoni tal-fażi tal-karbonju.
• Grad tar-ram.
• Filler-grad tal-metall.
• Fornitur tal-{0}}materja prima.
• Numru tal-lott.
• Data tal-produzzjoni.
• Identifikazzjoni ta' tagħmir għall-ibbrejżjar.
• Profil tat-temperatura tal-ibbrejżjar.
• Identifikazzjoni tal-operatur jew tal-linja tal-produzzjoni-.
• riżultat NDT.
• Riżultat ta 'spezzjoni dimensjonali.
• Riżultat tat-test mekkaniku.

Is-sistemi ta' kwalità ISO 9001 u IATF 16949 jistgħu jipprovdu l-qafas għall-kontroll tal-proċess u t-traċċabilità, filwaqt li l-kriterji attwali tal-aċċettazzjoni tal-komponenti għandhom jibqgħu speċifiċi għall-prodott-.

Konformità tal-Materjal RoHS u REACH

Il-konformità tal-materjal għandha tiġi dokumentata permezz ta' dikjarazzjonijiet ikkontrollati u, fejn meħtieġ, ittestjar fil-laboratorju.

Għall-akkwist, il-pakkett tal-fornitur għandu jiddistingwi bejn:

• Dikjarazzjoni tal-kompożizzjoni tal-materjal.
• Dokumentazzjoni ta 'konformità RoHS.
• Dikjarazzjoni tal-istatus ta'-sustanza REACH.
• Ċertifikat tal-materjal li jidħol.
• Produzzjoni-traċċabilità tal-lott.
• Rekord tal-ispezzjoni finali.

Din is-separazzjoni tipprevjeni dokument ta' konformità milli jiġi ttrattat ħażin bħala prova ta' prestazzjoni mekkanika jew elettrika.

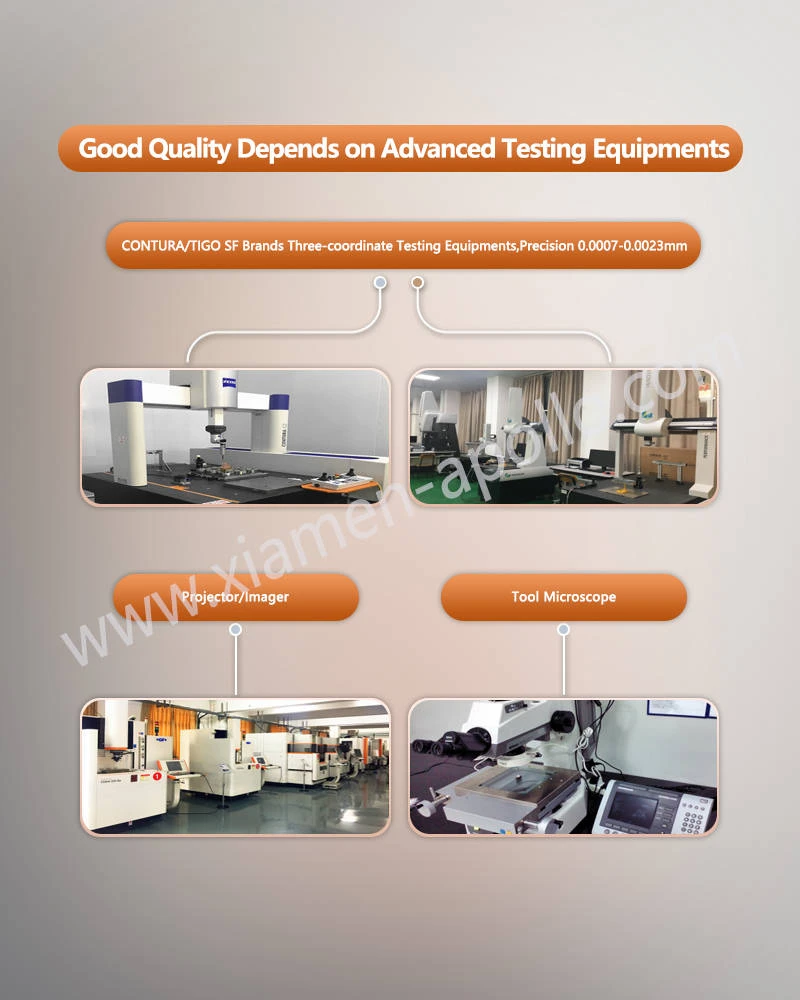

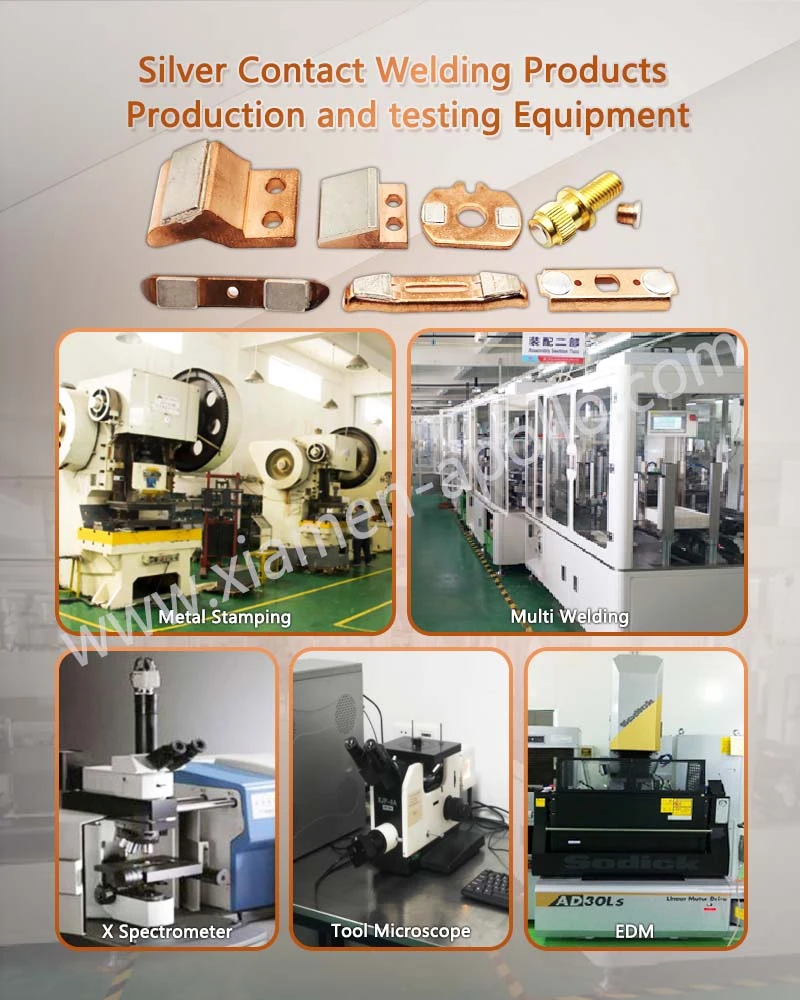

Kapaċità tal-Proċess: ± 0.01 mm sa ± 0.05 mm Dimensjonijiet Kritiċi

Il-kapaċità dimensjonali għandha tiġi evalwata kontra t-tpinġija attwali tal-inġinerija. Għal assemblaġġi ta 'kuntatt ta' preċiżjoni, il-kejl jista 'jinvolvi mikrometri, sistemi ottiċi, tagħmir CMM, jew gauges apposta.

Fejn tpinġija tispeċifika ±0.01 mm, il-fornitur għandu juri kapaċità ta' proċess billi juża sistema ta' kejl definiti u metodu ta' teħid ta' kampjuni aktar milli jiddependi fuq riżultat ta' spezzjoni wieħed.

Għal produzzjoni ta'-volum ogħla, il-kontroll tal-proċess statistiku jista' jiġi applikat għal dimensjonijiet bħal kuntatt-għoli tar-ras, ħxuna tal-appoġġ, għoli tal-assemblaġġ brazed, u konċentriċità.

X'jiddetermina s-saħħa tal-ġonta tal-ibbrejżjar meħtieġa għal kuntatt tal-fidda ta 'circuit breaker?

Il-valur meħtieġ jiddependi fuq il-ġeometrija tal-kuntatt, it-tagħbija tal-assemblaġġ, iċ-ċikliżmu termali, u d-dazju tal-applikazzjoni. Is-saħħa tal-qtugħ għandha tiġi speċifikata f'MPa flimkien mal-ġeometrija tat-test, iż-żona marbuta, id-direzzjoni tat-tagħbija u l-mod ta 'falliment.

Kif tiġi vverifikata l-kwalità interna tal-ibbrejżjar ta 'assemblaġġ ta' kuntatt tal-fidda?

X-spezzjoni tar-raġġi X jew CT tista' tidentifika vojt interni u twaħħil mhux komplut mingħajr ma teqred il-komponent. Kampjuni magħżula jistgħu mbagħad jgħaddu minn sezzjoni metallografika u testijiet ta 'shear għall-kwalifika tal-proċess.

X'traċċabilità għandu jipprovdi fornitur għal kuntatti brazed AgWC jew AgC?

Il-fornitur għandu jgħaqqad kuntatti-materjal u lottijiet ta' appoġġ tar-ram-ma' rekords tal-mili-metall, parametri tal-ibbrejżjar, riżultati tal-NDT, spezzjoni dimensjonali, u identifikazzjoni finali tal-lott. Is-sistemi ISO 9001 jew IATF 16949 jistgħu jappoġġjaw din l-istruttura tat-traċċabilità.

Għal programmi ta' circuit-breaker kurrenti, ibgħat it-tpinġija tal-kuntatt, ir-rekwiżit tal-materjal AgWC/AgC, u l-kriterji tal-ispezzjoni tal-ibbrejżjar issa għal tiegħekBrazed Silver Kuntatt Assemblea, sabiex it-tim tal-manifattura jista 'jirrevedi d-disinn konġunt, l-għodda, l-NDT, u l-fattibilità tal-produzzjoni qabel ir-rilaxx tax-xiri li jmiss tiegħek.
