Iwweldjar tas-Serje tal-Prodott tal-Kuntatt tal-Fidda u l-Parametri tal-Proċess

1. Iwweldjar Tipi ta 'Kuntatt tal-Fidda
(1). Kuntatt tal-fidda kwadru: eżattezza dimensjonali ± 0. 0 2mm, ħxuna 0. {3-5 mm, adattat għal circuit breakers kurrenti għolja.
(2). Kuntatt tal-fidda tad-diska: dijametru 1-20 mm, ħruxija tal-wiċċ RA inqas minn jew daqs 0. 2μm, użat għar-rilejs mikro.

(3). Kuntatti tal-fidda tal-Fidda tal-Landa tal-Fidda: Huma joffru prestazzjoni tajba reżistenti għall-ilbies bi ebusija li tvarja minn madwar 80 sa 120HV.
(4). Kuntatt tal-fidda konvess: għoli tal-punt konvess 0. 1-0. 5mm, pressjoni ta 'kuntatt aġġustabbli, ittejjeb l-effiċjenza tat-tifi tal-ark.

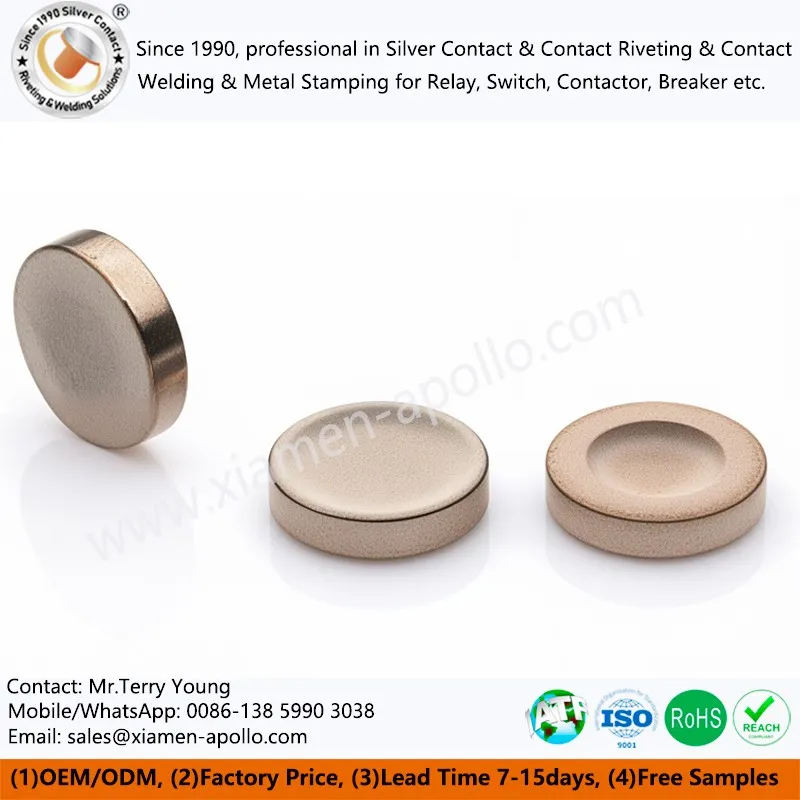

Brazed Silver Contact

2. Proċess ta 'wweldjar u parametri tekniċi

Proċess ta 'wweldjar	Xenarji applikabbli	Parametri tal-Proċess	Vantaġġi
Issaldjar tal-kuntatti tal-fidda	Issaldjar ta 'temperatura baxxa (＜ 250 grad)	Salda tal-landa tal-landa (sn6 0 pb40), attività tal-fluss inqas minn jew daqs 0.1%	Spiża baxxa, adattata għal kuntatti żgħar tar-relay
Kuntatt tal-fidda tal-brejkijiet tal-fidda	Temperatura għolja u konnessjoni ta 'saħħa għolja (＞ 600 grad)	Bag72cu Salder, fluwidità akbar minn jew daqs 80mm / 10s	Qawwa tat-tensjoni akbar minn jew daqs 200MPa, reżistenza għall-ossidazzjoni tat-temperatura għolja
Iwweldjar tar-reżistenza għall-kuntatt tal-fidda	Produzzjoni awtomatizzata b'veloċità għolja	Kurrenti {{0}} ka, pressjoni 0. 5-1. 5MPA, ħin {10-50 ms	Effiċjenza tal-iwweldjar ＞ 500pcs / min, porożità żero
Iwweldjar ta 'frekwenza għolja ta' kuntatti tal-fidda	Komponenti ta 'preċiżjoni (bħal kuntratturi ta' enerġija ġodda)	Frekwenza 200-400 kHz, rata ta 'tisħin 100 grad / s	Żona affettwata bis-sħana<0.1mm, avoid material lattice distortion

Komponenti tipiċi tal-applikazzjoni:
(1). Komponenti ta 'Kuntatt tal-Fidda u Terminal tar-Ram: Brejkijiet tal-Fidda + Proċess ta' Kisi tan-Nikil, Reżistenza għall-Kuntatt<0.8mΩ, passed 1000 thermal cycle tests.
(2). Komponiment tal-Kuntatt tal-Fidda u Komponenti tal-Weldjar tat-Terminal tar-Ram: Welding ta 'Frekwenza Għolja + Tindif ultrasoniku, jiżgura li s-saħħa tat-twaħħil bejn ir-ram (H62) u s-saff tal-fidda hija akbar minn jew daqs 15N / mm².

Brazing Laser Welding Assemblies

3. Propjetajiet materjali u applikazzjonijiet tal-industrija

(1). Tqabbil tal-prestazzjoni ta 'AGCDO (12) vs AGSNO2 (12)

Karatteristiċi	Agcdo (12)	Agsno2 (12)
Konduttività elettrika	45ms / m	42ms / m
Reżistenza għall-ark	Eċċellenti (adattat għal 10-100 kurrent)	Eċċellenti (adattat għal kurrent ta 'impuls' il fuq minn 100a)
Protezzjoni Ambjentali	Fih CD (trattament speċjali meħtieġ)	Ħieles mill-kadmju, konformi ma 'Rohs

(2). Soluzzjonijiet għal Industriji Ewlenin
Enerġija ġdida ta 'vultaġġ għoli DC Contactor: AgSNO2 (12) Kuntatti tal-fidda wweldjati Ir-reżistenza għall-ark tal-komponenti tappoġġja 1000VDC / 200A kundizzjonijiet tax-xogħol.
Circuit Breaker Intelliġenti: Ossidazzjoni Interna AGCDO (12) Kuntatti + Terminali tar-ram tal-iwweldjar tar-reżistenza, kapaċità ta 'tkissir sa 10Ka.
Relay Industrijali: 0. 5mm kuntatti ta 'diska oħxon + wweldjar ta' frekwenza għolja, l-istennija tal-ħajja taqbeż il-500, {000 żminijiet.

4. Kontroll tal-kwalità u valur tal-klijent
Standard tal-ittestjar: Eżegwixxi ISO 8841 (materjal ta 'kuntatt tal-fidda) u IEC 61810-1 (test tar-relay).
Indikaturi ewlenin:
(1). Qawwa tal-iwweldjar: Forza ta 'shear akbar minn jew daqs 50N (issaldjar), akbar minn jew daqs 120N (ibbrejkjar tal-fidda).
(2). Porożità: Sejbien tar-raġġi X.<0.5%.

Riveted Contacts Welded Brazing Contacts for High Voltage DC EVHEV RelayContactor

Vantaġġi Tekniċi

Bil-proċess ta 'liga tal-fidda ta' ossidazzjoni interna żviluppati b'mod indipendenti tagħna (AgCDO (12) u AgsNO2 (12)), aħna kisru l-limitazzjonijiet tal-prestazzjoni tal-metallurġija tradizzjonali tat-trab u pprovdew soluzzjonijiet ta 'affidabbiltà għolja għal swieq ta' nofs sa l-għoli bħal rilejs, circuit breakers, u kunsideraturi DC ta 'vultaġġ għoli ta' enerġija għolja.

1. Vantaġġi Kompetittivi Ewlenin
(1). Innovazzjoni materjali:
Liga tal-fidda ta 'Ossidazzjoni Interna: Permezz ta' proċess ta 'ossidazzjoni ta' temperatura għolja, il-matriċi tal-fidda u CDO / SNO2 huma komposti b'mod uniformi fin-nanoskala, id-densità tal-kristall hija miżjuda bi 30%, il-konduttività hija ikbar minn jew daqs 42ms / m, u l-ebusija HV tilħaq 80-100, li hija ferm aħjar minn prodotti tal-metallegri.
Reżistenza għall-erożjoni tal-ark: AgsNO2 (12) għandu tnaqqis ta '5 0% fir-rata ta' ħruq ta 'l-ark u reżistenza ta' kuntatt stabbli ta 'inqas minn 0.5MΩ f'xenarji ta' kurrent għoli 'l fuq minn 20a.

(2). Kopertura sħiħa tal-katina tal-industrija:
Minn tidwib tal-liga tal-fidda, u trattament ta 'ossidazzjoni interna għall-iwweldjar ta' kuntatti tal-fidda (kwadru / tond / tip konvess), għal integrazzjoni ta 'assemblaġġ ta' wweldjar ta 'kuntatt tal-fidda (terminali tar-ram / ram aħmar), tinkiseb produzzjoni one-stop.
