L-ilħuq tal-limiti stretti ta 'tqassim termali u elettriku ta' arkitetturi ta 'ċċarġjar veloċi ta' 800V jeħtieġ għażla preċiża ta 'materjal għal Djar taċ-ċeramika Wweldjat Metallizzat HVDC envelops interni tal-kuntatturi. Ċeramika tal-alumina ta 'purità għolja (Al2O3 akbar minn jew ugwali għal 95%) tipprovdi s-saħħa dielettrika meħtieġa (Akbar minn jew ugwali għal 20 kV/mm) u reżistenza għal xokk termali (ΔT akbar minn jew ugwali għal 300 grad) biex trażżan arki elettriċi ta' enerġija għolja taħt 1000A sistemi ta 'swiċċjar ta' vetturi elettriċi, ġestjoni ta 'short circuits.
Domandi ta' Arkitettura ta' Vultaġġ Għoli DC (HVDC) u Sfidi Termali-Dielettriċi
Pjattaformi ta' vultaġġ għoli ta' 800V tal-ġenerazzjoni li jmiss f'vetturi elettriċi jsuqu kurrenti operattivi kontinwi li jaqbżu l-500A u kurrenti ta' interruzzjoni ta' ċirkwit qasir sa 3000A. Taħt dawn il-kundizzjonijiet ta 'tħaddim severi, il-housings standard tal-polimer jew taċ-ċeramika ta' grad baxx isofru minn flashover tal-wiċċ u qsim termali minħabba espansjoni rapida tal-plażma tal-ark.
Biex ikunu konformi mal-istandards tas-sikurezza IEC 60947-4-1 u ISO 6469-3, il-housings taċ-ċeramika tal-alumina EV għandhom iżommu integrità strutturali u reżistenza għall-insulazzjoni li taqbeż l-10¹⁰ Ω f'temperaturi sa 250 grad. It-tabella li ġejja tqabbel l-ispeċifikazzjonijiet tekniċi standard bejn il-materjali tal-għeluq komuni użati fil-manifattura tar-relay:
| Proprjetà Materjal | 95% Al2O3 Ċeramika | 99% Al2O3 Ċeramika | Ċeramika Steatite Standard |
|---|---|---|---|
| Qawwa Dielettrika (kV/mm) | Iktar minn jew ugwali għal 20 | Iktar minn jew ugwali għal 24 | Iktar minn jew ugwali għal 12 |
| Qawwa tal-Flessjoni (MPa) | Iktar minn jew ugwali għal 300 | Iktar minn jew ugwali għal 350 | Iktar minn jew ugwali għal 140 |
| Konduttività Termali (W/m·K) | 16‑20 | 25‑30 | 2‑3 |
| Reżistività tal-volum f'20 grad (Ω·cm) | Akbar minn jew ugwali għal 10¹⁴ | Akbar minn jew ugwali għal 10¹⁵ | Akbar minn jew ugwali għal 10¹² |

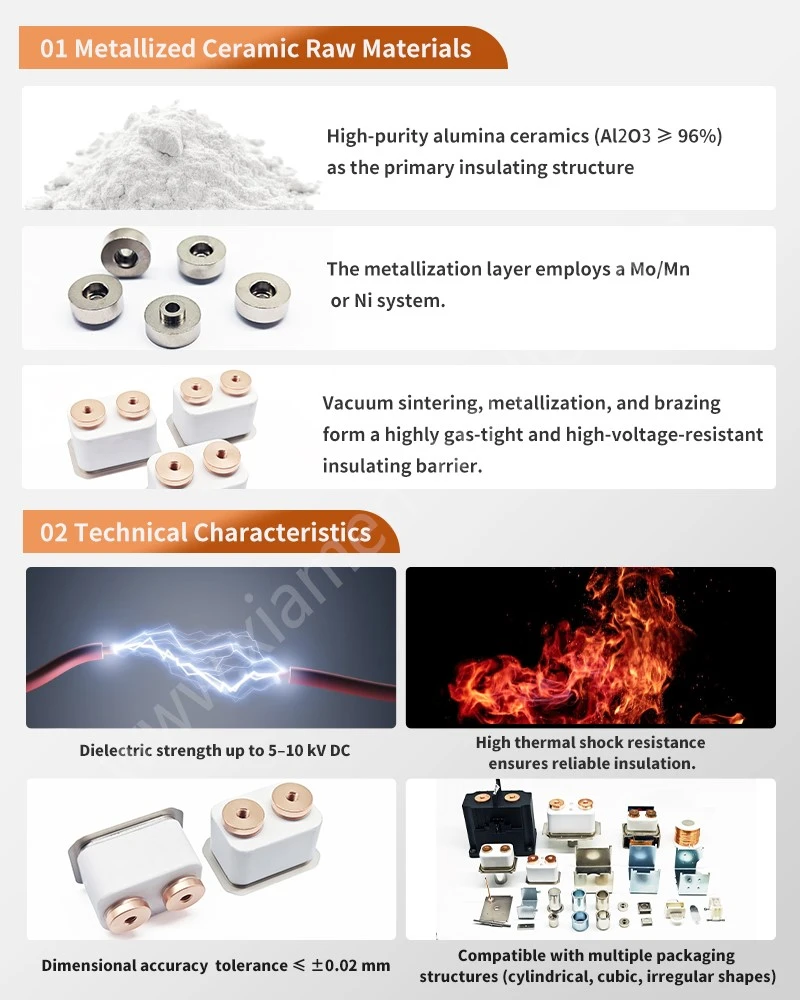

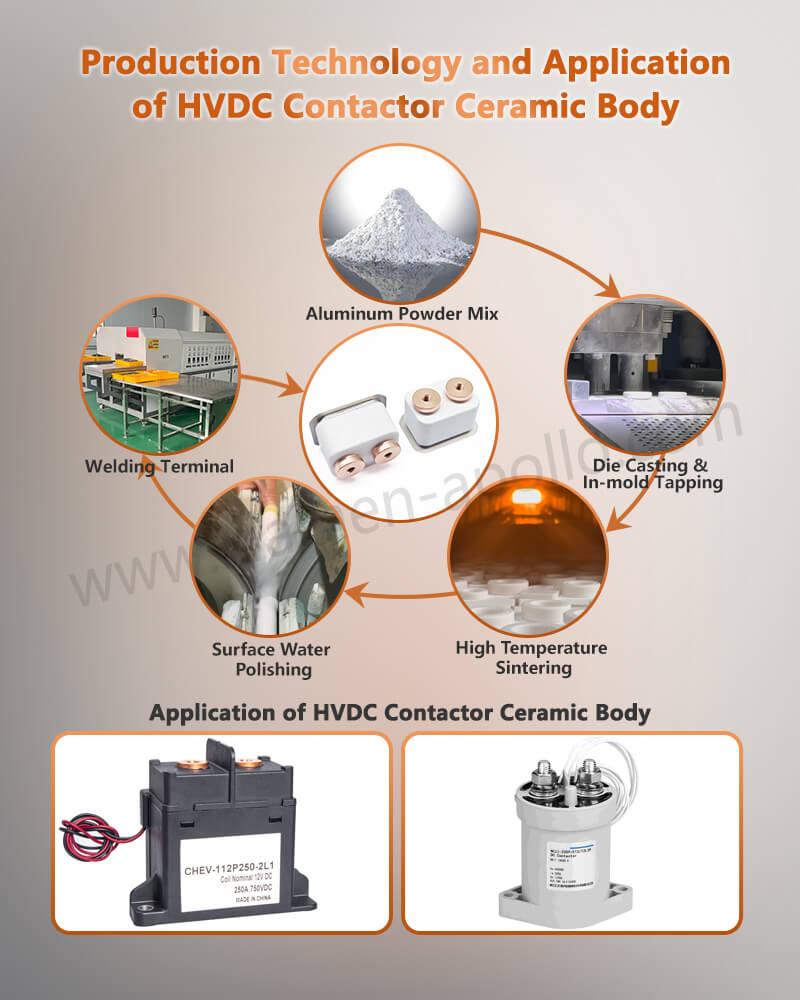

Komponenti taċ-ċeramika tal-Alumina 95% u Brazing b'temperatura għolja-: Kontroll tal-Interface
L-egħluq taċ-ċeramika huwa normalment parti waħda biss tal-assemblaġġ. L-isfida tal-manifattura tinsab fl-interface bejn il-korp iżolanti taċ-ċeramika u l-istruttura tal-metall konduttiva. Rotta ta 'produzzjoni li tuża 95% taċ-ċeramika ta' l-alumina, ram T2Y2, u siegla ta 'l-azzar teħtieġ iffurmar ikkontrollat, preparazzjoni tal-wiċċ, preparazzjoni ta' metallizzazzjoni jew tgħaqqid, ibbrejżjar u spezzjoni dimensjonali.

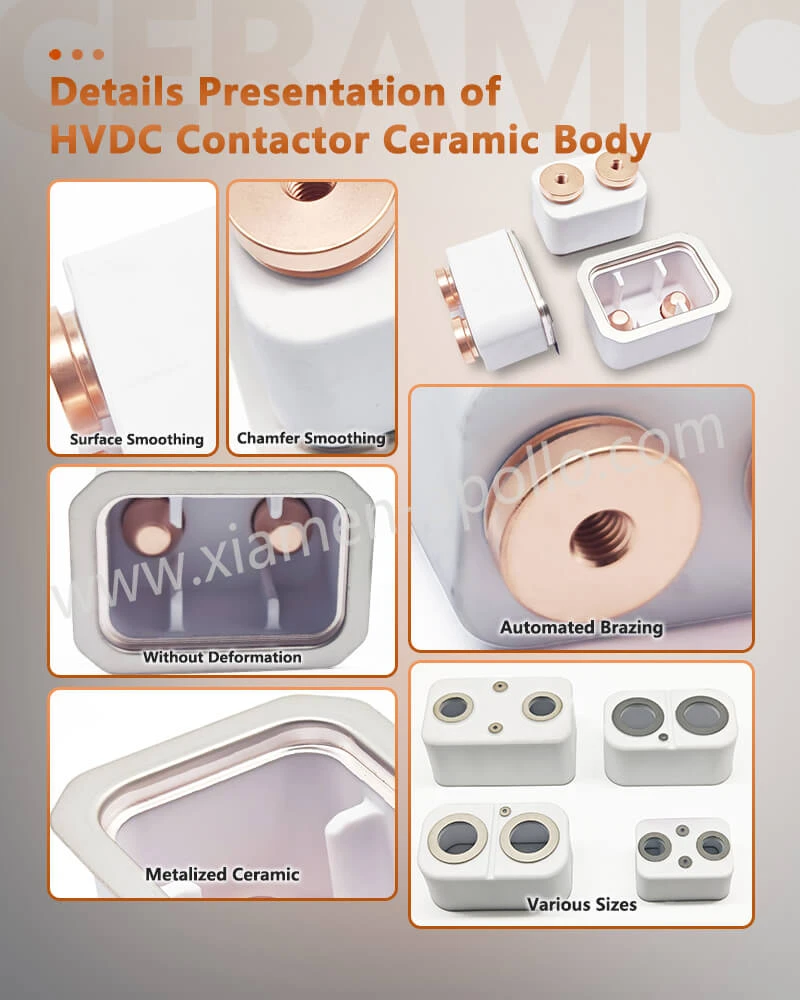

EV Alumina Ceramic Housing: kontrolli materjali u dimensjonali
Djar taċ-ċeramika tal-Alumina EV użat madwar kuntattur HVDC għandu jiġi speċifikat mill-kompożizzjoni tal-materjal, il-ħxuna tal-ħajt, il-ġeometrija tal-interface, u l-istabbiltà dimensjonali ta' wara-proċess.
| Żona tal-komponenti | Varjabbli primarju | Fokus ta 'spezzjoni |
|---|---|---|
| Korp taċ-ċeramika | Grad tal-alumina | Identifikazzjoni tal-materjal |
| Wiċċ li jissiġilla | Flatness | CMM / kejl ottiku |
| Żona metallizzata | Pożizzjoni u kopertura | Spezzjoni viżwali/dimensjonali |
| Art tal-ibbrejżjar | Wisa' u ġeometrija | Kejl tal-profil |
| Żona tal-immuntar | Pożizzjoni tat-toqba | CMM |
| Tarf taċ-ċeramika | Tixlif u qsim | Spezzjoni viżwali mikroskopika |
| Interfaċċja tal-metall | Kundizzjoni tal-wiċċ | Kontroll tal-indafa/ossidazzjoni |
It-tixlif taċ-ċeramika jistħoqqlu kontroll separat minħabba li difett żgħir tat-tarf jista 'jaffettwa kemm bilqiegħda mekkanika kif ukoll distanza ta' insulazzjoni elettrika lokali.
Alumina Relay Ċeramika Envelope għall-Karozzi Elettriku: Brazed-varjabbli konġunti
Pakkett taċ-ċeramika ta 'Alumina Relay għall-Karozzi Elettriku jista' jgħaqqad insulazzjoni taċ-ċeramika ma 'komponenti tar-ram u l-azzar permezz ta' operazzjoni kkontrollata tal-ibbrejżjar. It-tieqa tal-proċess għandha tiġi stabbilita madwar ir-rata tat-tisħin, l-ogħla temperatura, iż-żamma tal-ħin, l-atmosfera, it-tneħħija tal-ġonta u r-rata tat-tkessiħ.
L-għan mhuwiex sempliċiment li tiġi prodotta ġonta viżwalment kontinwa. Il-proċess ta 'produzzjoni għandu jillimita tixrib mhux komplut, akkumulazzjoni eċċessiva ta' mili, sħana żejda lokali u stress residwu.
Spezzjoni trasversali-tista' tintuża waqt il-validazzjoni tal-proċess biex jiġi eżaminat:
| Karatteristika ta' sezzjoni trasversali | Dak li jindika |
|---|---|
| Żona magħquda kontinwa | Kontinwità tal-ibbrejżjar |
| Spazji lokali | Instabilità tal-proċess potenzjali |
| Cracking taċ-ċeramika | Stress termali jew mekkaniku eċċessiv |
| Filler żejjed | Ġeometrija konġunta jew varjazzjoni tal-proċess |
| Separazzjoni tal-metallizzazzjoni | Problema tal-preparazzjoni tal-interface |
| Deformazzjoni tar-ram | Distorsjoni termali jew relatata mal-apparat |
Għall-approvazzjoni tal-produzzjoni, il-metodu ta 'spezzjoni u l-frekwenza tat-teħid tal-kampjuni għandhom jiġu miftiehma mal-ispeċifikazzjoni tal-inġinerija tal-klijent.
Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn
Mogħdijiet tal-kurrent 800V HVDC u IEC 60947-4-1: Ram, Reżistenza għall-Kuntatt u Sħana
Il-komponenti li jġorru l-kurrent-ġewwa kuntattur HVDC għandhom jikkontrollaw ir-reżistenza f'kull interface konduttiv. Il-ġenerazzjoni tas-sħana tiżdied bil-kwadru tal-kurrent skont (P=I^2R). Konsegwentement, anke żieda żgħira fir-reżistenza tal-kuntatt tista 'tipproduċi żieda li tista' titkejjel fit-temperatura lokalizzata f'kurrent għoli.
Dan jagħmel il-kundizzjoni dimensjonali tal-interface konduttiva direttament rilevanti għad-disinn termali.

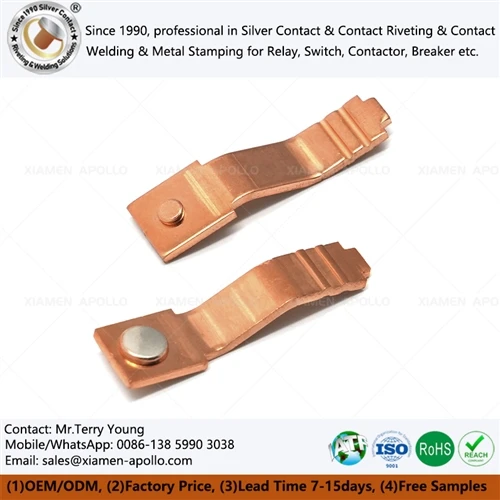

Komponenti tar-ram T2Y2 u kontroll tar-reżistenza tal-kuntatt-
Il-komponenti tar-ram jistgħu jintużaw bħala interfaces konduttivi bejn it-terminal estern, is-sistema ta 'kuntatt, u l-assemblaġġ intern. Għal tpinġija ta 'produzzjoni, għandhom jiġu speċifikati l-grad tar-ram, il-ħxuna, il-flatness, il-ġeometrija tat-toqob, il-kundizzjoni tal-wiċċ u l-metodu ta' tgħaqqad.
| Varjabbli | Sinifikat tal-inġinerija | Kontroll rakkomandat |
|---|---|---|
| Grad tar-ram | Imġieba elettrika u mekkanika | Ċertifikat tal-materjal |
| Ħxuna | Mogħdija kurrenti u ebusija mekkanika | Mikrometru / CMM |
| Żona ta' kuntatt | Densità kurrenti | Spezzjoni tat-tpinġija |
| Flatness | Pressjoni tal-interface | CMM / kejl ottiku |
| Għoli tal-burr | Konċentrazzjoni tal-kurrent lokali u assemblaġġ tajbin | Spezzjoni mikroskopika |
| Ossidazzjoni tal-wiċċ | Tgħaqqid u kwalità ta 'interface elettrika | Spezzjoni tal-wiċċ |
| Reżistenza konġunta | Ġenerazzjoni tas-sħana elettrika | Kejl tal-milliohm |
Għal komponenti tar-ram ittimbrati, l-ittimbrar progressiv tad-die jista 'jipprovdi ġeometrija ripetibbli fil-volum tal-produzzjoni, iżda l-ilbies tad-die għandu jiġi mmonitorjat minħabba li t-tkabbir tal-burr u d-drift dimensjonali jistgħu jseħħu progressivament matul il-ħajja tal-għodda.

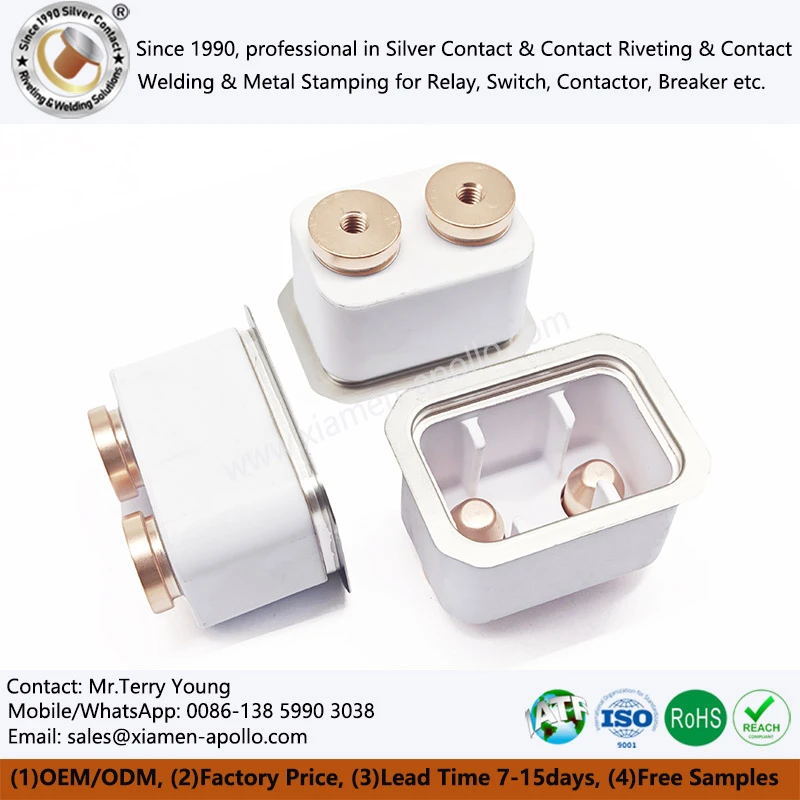

EV Alumina Ceramic Relay Housing u disinn tal-passaġġ termali
EV Alumina Ceramic Relay Housing twettaq funzjoni differenti mill-mogħdija tal-kurrent tar-ram. Il-kontribut ewlieni tiegħu huwa l-insulazzjoni elettrika, is-separazzjoni strutturali u l-protezzjoni ambjentali.
L-interface tal-inġinerija għalhekk għandha żewġ rekwiżiti differenti:
- Passaġġ elettriku:reżistenza baxxa u stabbli permezz tal-komponenti konduttivi.
- Mogħdija ta 'insulazzjoni:tneħħija kkontrollata, creepage, u integrità dielettrika permezz tal-istruttura taċ-ċeramika.
- Iż-żewġ mogħdijiet għandhom jiġu evalwati separatament qabel ma jiġu evalwati bħala assemblaġġ sħiħ tal-kuntattur.
Għal applikazzjonijiet ta' kurrent għoli-, is-simulazzjoni termali għandha tinkludi r-reżistenza tat-terminals, l-interfaces tal-kuntatt, il-konnessjonijiet tal-busbar, u l-ġonot konduttivi brazed. It-temperatura taċ-ċeramika għandha tiġi evalwata flimkien mal-istruttura tal-metall tal-madwar aktar milli ttrattata bħala proprjetà materjali iżolata.
-Ibrejżjar ta' frekwenza għolja u kontroll tad-distorsjoni termali
L-ibbrejżjar ta'-frekwenza għolja jista' jikkonċentra t-tisħin madwar ir-reġjun tal-ġonta maħsub u jnaqqas l-espożizzjoni termali bla bżonn tal-komponenti li jmissu magħhom. Madankollu, il-profil tat-tisħin attwali jiddependi fuq il-ġeometrija, il-materjal, l-arranġament tal-apparat, u l-parametri tal-proċess.
Il-kwalifika tal-proċess għandha tirreġistra:
| Varjabbli tal-proċess | Għan tal-kontroll |
|---|---|
| Rata tat-tisħin | Evita gradjenti termali eċċessivi |
| L-ogħla temperatura | Ikseb il-formazzjoni konġunta meħtieġa |
| Żmien taż-żamma | Żomm kundizzjoni konsistenti tal-ibbrejżjar |
| Pożizzjoni tat-twaħħil | Kontroll tal-allinjament tal-assemblaġġ |
| Kondizzjoni tat-tkessiħ | Limitu l-istress termali residwu |
| Tneħħija konġunta | Żomm distribuzzjoni tal-mili ripetibbli |
Ir-rekord tal-produzzjoni għandu jgħaqqad dawn il-varjabbli tal-proċess mal-lott tal-komponenti u r-riżultati tal-ispezzjoni.
ASTM B117, RoHS u REACH: Ossidazzjoni tal-wiċċ u Espożizzjoni Ambjentali
Komponenti tal-metall użati madwar assemblaġġi taċ-ċeramika HVDC jistgħu jesperjenzaw ossidazzjoni waqt il-ħażna, l-ibbrejżjar, l-assemblaġġ u s-servizz. Il-kundizzjoni tal-wiċċ tista 'taffettwa l-imġieba tal-kuntatt elettriku, is-saldabbiltà, jew it-tixrib tal-ibbrejżjar skont il-komponent.
ASTM B117 jista 'jintuża bħala metodu ta' espożizzjoni tal--sprej tal-melħ meta l-pjan ta 'kwalifika tal-klijent jeħtieġ ittestjar tal-korrużjoni, iżda m'għandux jiġi ttrattat bħala kriterju ta' aċċettazzjoni universali għal kull komponent HVDC. It-tul tat-test, il-konfigurazzjoni tal-kampjun, u l-limiti ta 'aċċettazzjoni għandhom jiġu definiti mill-ispeċifikazzjoni tal-applikazzjoni.
Kontroll tal-ossidazzjoni tal-wiċċ għar-ram u partijiet tal-metall stampati
Għal komponenti tar-ram, azzar jew ħadid ittimbrati, l-ispezzjoni tal-wiċċ għandha tiddistingwi bejn skulurazzjoni normali tal-manifattura u ossidazzjoni li taffettwa t-twaħħil maħsub jew l-interface elettriku.
| Kundizzjoni tal-wiċċ | Tħassib potenzjali | Metodu ta 'kontroll |
|---|---|---|
| Tħassir ħafif | Kosmetiċi jew relatati mal-proċess | Spezzjoni viżwali |
| Film ta 'ossidu tqil | Riskju tal-ibrejżjar/interface tal-kuntatt | Eżami tal-wiċċ |
| Residwu taż-żejt | Kontaminazzjoni li tgħaqqad | Verifika tat-tindif |
| Burrs | Assemblaġġ u interface elettriku | Spezzjoni mikroskopika |
| Ħsara tal-kisi | Inizjazzjoni tal-korrużjoni | Spezzjoni viżwali/kisi |
| Partiċelli barranin | Reżistenza għall-interface lokalizzata | Kontroll tat-tindif |
It-trattament tal-wiċċ korrett jiddependi fuq il-grad tal-metall, il-proċess tat-twaħħil, u l-funzjoni elettrika finali. Kisi m'għandux jintgħażel biss għad-dehra.
Dokumentazzjoni tal-materjal RoHS u REACH
Għat-timijiet tal-akkwist, id-dokumentazzjoni RoHS u REACH għandha tkun marbuta mal-materjal fornut u l-lott tal-produzzjoni fejn meħtieġ mis-sistema tal-kwalità tal-klijent.
Pakkett ta’ dokumentazzjoni utli jista’ jinkludi:
Reġistri tal-kompożizzjoni tal-materjal, ċertifikati tal-fornitur, dikjarazzjonijiet ta'-sustanzi ristretti, identifikazzjoni tal-lott tal-produzzjoni, u rapporti ta' spezzjoni applikabbli.
Fejn l-ittestjar tal-korrużjoni huwa meħtieġ, ASTM B117 għandu jiġi elenkat bħala l-metodu tat-test, filwaqt li l-klijent għandu jiddefinixxi l-ħin ta 'espożizzjoni u l-kriterji ta' aċċettazzjoni.
Ikkonsulta l-Inġiniera Elettrika tagħna Illum
Kawża tar-Relay taċ-ċeramika tal-Alumina Metallizzata u IEC 60947-4-1: Data ta' Kwalifikazzjoni għall-Approvazzjoni tal-Fornitur
Il-kwalifika tal-fornitur għandha tissepara l-verifika tal-materjal, l-approvazzjoni dimensjonali, il-validazzjoni tal-proċess, u l-ittestjar funzjonali. L-ewwel-kampjun ta' artikolu li jilħaq id-dimensjonijiet tat-tpinġija ma jipprovax awtomatikament l-istabbiltà tal-proċess-fit-tul.
EV Alumina Ceramic Housing: l-ewwel-dejta tal-ispezzjoni tal-oġġett
Għal Djar taċ-ċeramika tal-Alumina EV, l-ewwel-rapport tal-artikolu għandu normalment jidentifika r-reviżjoni tat-tpinġija, il-grad tal-materjal, id-dimensjonijiet kritiċi, it-tagħmir tal-ispezzjoni, u r-riżultati tal-kejl.
| Oġġett ta' approvazzjoni | Evidenza |
|---|---|
| Materjal taċ-ċeramika | Ċertifikat tal-materjal |
| Dimensjonijiet kritiċi | Rapport ta' spezzjoni |
| Flatness | Riżultat CMM |
| Metallizzazzjoni | Riżultat viżwali/dimensjonali |
| Brazed joint | Spezzjoni tal-proċess u tas-sezzjoni |
| Kundizzjoni tal-wiċċ | Rekord ta' spezzjoni |
| Identifikazzjoni tal-lott | Rekord tat-traċċabilità |
| Ippakkjar | Metodu approvat mill-klijent fejn speċifikat |
Ir-rapport ta 'spezzjoni għandu juża l-istess reviżjoni tat-tpinġija fornuta lit-tim tal-produzzjoni. It-taħlit ta' reviżjonijiet differenti huwa sors komuni ta' tilwim ta' approvazzjoni bla bżonn.
Kuntattur taċ-ċeramika DC ta 'Vultaġġ Għoli: validazzjoni elettrika u mekkanika
Għal Kuntattur taċ-ċeramika DC ta 'Vultaġġ Għoli, il-validazzjoni għandha tirrifletti l-assemblaġġ lest aktar milli l-materjal taċ-ċeramika biss.
Skont l-ispeċifikazzjoni tal-prodott, il-pjan ta’ kwalifika jista’ jinkludi:
| Kategorija tat-test | Għan |
|---|---|
| Reżistenza dielettrika | Ivverifika l-integrità tal-insulazzjoni |
| Reżistenza għall-insulazzjoni | Ikkonferma l-iżolament elettriku |
| Reżistenza tal-kuntatt | Ivverifika interface konduttiv |
| Ċikliżmu termali | Evalwa l-istabbiltà dimensjonali u konġunta |
| Ċikliżmu mekkaniku | Evalwa d-durabilità tal-assemblaġġ |
| Espożizzjoni ambjentali | Evalwa r-reżistenza ambjentali speċifikata |
| Spezzjoni viżwali/ta' sezzjoni trasversali | Ivverifika l-kundizzjoni tal-ġonta |
Ir-rekwiżiti tal-IEC 60947 għandhom jiġu applikati skont il-kategorija rilevanti tal-kuntattur jew tal-iswiċċjar-. Il-vultaġġ tat-test eżatt, it-tul, iċ-ċiklu ta 'reżistenza, u l-limiti ta' aċċettazzjoni għandhom jiġu mill-ispeċifikazzjoni tal-prodott applikabbli.

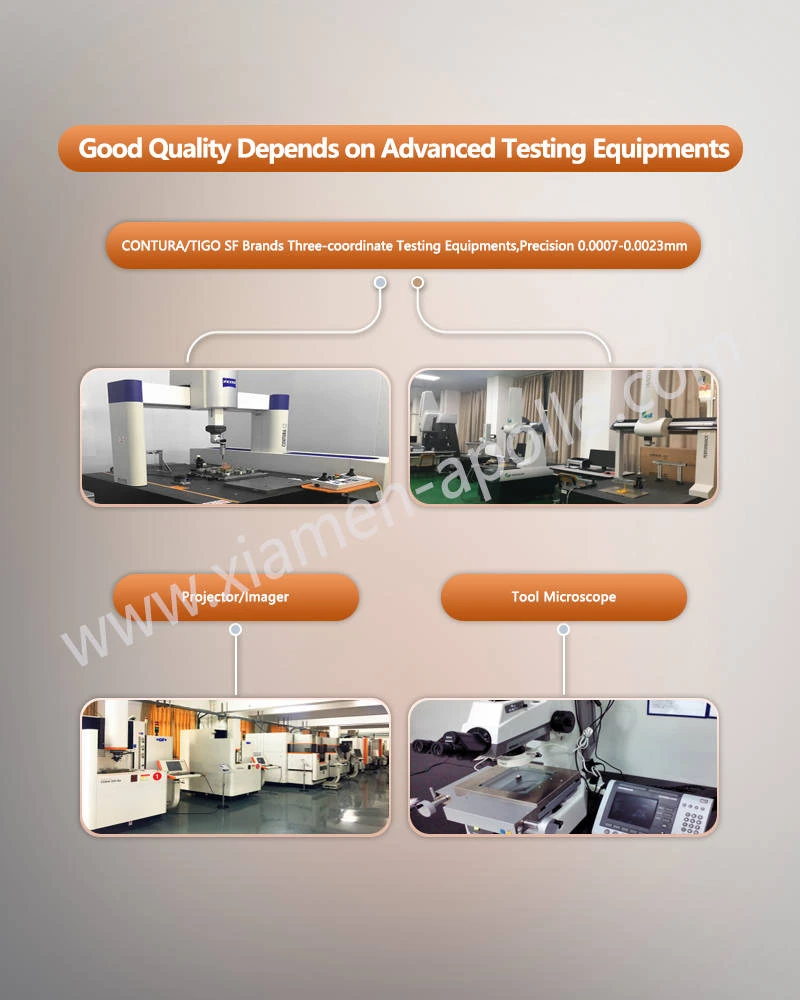

Spezzjoni konġunta taċ-ċeramika metallizzata fuq skala ta 'produzzjoni
L-interface taċ-ċeramika metallizzata għandha tirċievi attenzjoni akbar meta l-assemblaġġ ikun fih materjali multipli b'imġieba ta 'espansjoni termali differenti.
Sekwenza prattika ta'-kontroll tal-kwalità hija:
Reviżjoni tat-tpinġija → verifika tal-materjal li dieħel → spezzjoni dimensjonali taċ-ċeramika → spezzjoni tal-metall-parti → preparazzjoni tal-wiċċ → kontroll tal-proċess tal-ibbrejżjar → spezzjoni viżwali → spezzjoni dimensjonali → ittestjar elettriku → rilaxx tal-lott.
Din is-sekwenza toħloq konnessjoni li tista' titkejjel bejn il-varjabbli tal-proċess u l-{0}}kwalità tal-parti lesta mingħajr ma tiddependi fuq l-aċċettazzjoni bbażata fuq id-dehra-.
Mistoqsijiet Frekwenti
X'inhu l-limitu standard tar-rata tat-tnixxija tal-elju għall-housings tar-relay taċ-ċeramika tal-alumina EV tiegħek?
Il-housings kollha tar-relay taċ-ċeramika tal-alumina EV prodotti bil-massa jżommu rata ta 'tnixxija tal-elju strettament taħt 1 × 10⁻⁹ Pa·m³/s, ittestjati bl-użu ta' ditekters ta 'tnixxija ta' spettrometru tal-massa b'vakwu għoli f'konformità mal-ASTM E2741.
Xiamen Apollo jista 'jippersonalizza każijiet ta' relay taċ-ċeramika metallizzat b'temperatura għolja skont tpinġijiet proprjetarji 3D CAD?
Iva. Noffru manifattura tad-dwana OEM / ODM sħiħa bbażata fuq fajls STEP / IGES tal-klijenti, mudelli ta 'metallizzazzjoni apposta, purità taċ-ċeramika (95% sa 99.5%), u kompożizzjonijiet ta' liga tal-ibbrejżjar biex jaqblu ma 'rekwiżiti speċifiċi ta' insulazzjoni elettrika.
X'inhu l-ħin ta 'tmexxija tipiku għall-kampjuni tal-prototip tad-dwana u l-ġirjiet tal-produzzjoni tal-volum?
Kampjuni ta 'prototipi personalizzati li fihom envelops taċ-ċeramika metallizzati speċjalizzati huma manifatturati, spezzjonati, u mibgħuta fi żmien 10 sa 15-il jum ta' negozju, filwaqt li l-produzzjoni tal-volum tipikament teħtieġ 10 sa 15-il jum ta 'negozju, skont il-volum tal-ordni.
