Sistemi moderni ta 'distribuzzjoni elettrika ta' vultaġġ għoli, relays EV/HVDC, u apparati ta 'swiċċjar ta' frekwenza għolja jitolbu komponenti stampati tal-metall li jżommu stabbiltà dimensjonali stretta taħt stress termali u mekkaniku sever. Il-kisba ta' tolleranza dimensjonali ta' ±0.005 mm flimkien ma' konduttività elettrika Ikbar minn jew ugwali għal 85% IACS teħtieġ kontroll rigoruż fuq disinn progressiv tad-die, kumpens ta 'springback, u ottimizzazzjoni tal-mikro-ebusija. Din il-gwida tal-inġinerija teżamina l-proprjetajiet metallurġiċi, il-parametri tal-għodda, u l-protokolli tal-kontroll tal-kwalità meħtieġa għall-manifattura ta 'ram ta' prestazzjoni għolja u Kuntatti tar-Rebbiegħa tar-Ram tal-Berillju għal applikazzjonijiet globali OEM/ODM.
Għażla tal-Liga tar-Ram: Akbar minn jew ugwali għal 85% Konduttività IACS u ASTM B152
L-għażla tal-materjal tiddetermina t-tagħbija permissibbli tal-ittimbrar, il-kwalità tat-tarf, ir-reżistenza elettrika, u l-imġieba tar-rebbiegħa post-forming.
| Materjal | Konduttività Elettrika Tipika | Karatteristika Mekkanika | Użu Tipiku tal-Ittimbrar |
|---|---|---|---|
| C1100 / C10200 | Iktar minn jew ugwali għal 85% IACS | Duttilità għolja | Terminali, busbars, pjanċi konduttivi |
| C10200 OFHC Ram | Iktar minn jew ugwali għal 100% IACS | Konduttività għolja | Komponenti elettriċi ta'-reżistenza baxxa |
| C17200 BeCu | ~ 22–65% IACS skond it-tempera | Qawwa għolja u rkupru tar-rebbiegħa | Kuntatti, klipps, molol |
| C17510 CuBe | Konduttività ogħla minn ħafna gradi BeCu | Qawwa-bilanċ tal-konduttività | Molol konduttivi u terminali |
Ivverifika l-ispeċifikazzjonijiet tal-istrixxi tar-ram kontra standards materjali applikabbli bħal ASTM B152/B194 jew l-ekwivalenti nominati mill-klijent. Ikkontrolla wkoll il-BeCu bil-grad u t-tempra tal-liga, minħabba li l-ebusija u l--dahar tar-rebbiegħa jistgħu jvarjaw sostanzjalment bejn il-kundizzjonijiet materjali.
Ittimbrar tar-ram C1100: Iktar minn jew ugwali għal 85% IACS u ±0.02 mm
Ir-ram C1100 huwa komunement magħżul fejn il-konduttività elettrika għandha prijorità akbar minn saħħa mekkanika għolja. Il-proċess tal-ittimbrar għandu jipprevjeni l-formazzjoni eċċessiva tal-burr minħabba li l-orjentazzjoni tal-burr tista 'taffettwa t-tneħħija tal-assemblaġġ, l-ispazjar tal-insulazzjoni u l-ġeometrija tal-kuntatt.
Punti ta’ kontroll tipiċi jinkludu:
- Konduttività:Iktar minn jew ugwali għal 85% IACS għal ram elettriku tat-tip C1100.
- Tolleranza dimensjonali:bejn wieħed u ieħor ±0.02 mm għal karatteristiċi stampati kkontrollati.
- Kontroll tal-burr:speċifikat bit-tpinġija, komunement taħt 0.05 mm fejn it-tneħħija tal-assemblaġġ hija limitata.
- Ħxuna tal-materjal:ikkontrollat skont it-tpinġija tal-inġinerija rilaxxata.
- Kundizzjoni tal-wiċċ:ħielsa minn ossidazzjoni eċċessiva, grif, u xquq tal-ittimbrar.

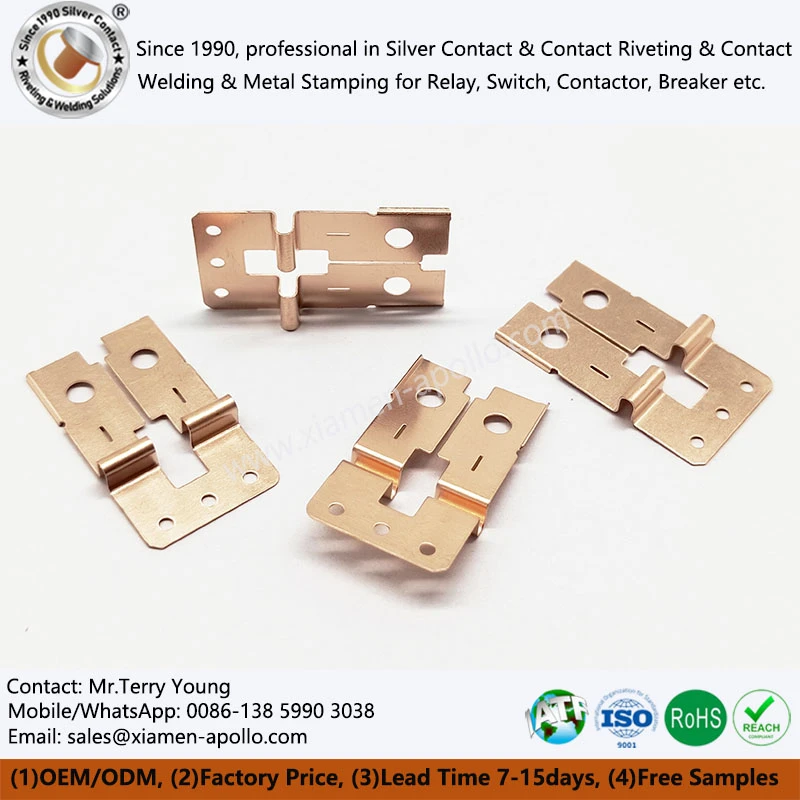

C17200 Ittimbrar tar-Ram tal-Berillju: HV u Kontroll tar-Rebbiegħa-Lura
Ir-ram tal-berillju C17200 jintgħażel meta komponent stampat irid jgħaqqad il-konduttività elettrika b'ebusija għolja, irkupru elastiku, u reżistenza għal ċikliżmu mekkaniku ripetut.
Wara t-trattament tas-soluzzjoni u t-tixjiħ, C17200 jista 'jikseb ebusija sostanzjalment ogħla mir-ram kummerċjalment pur. Il-valuri mekkaniċi eżatti jiddependu fuq it-tempera, il-ħxuna, it-trattament tas-sħana, u l-ispeċifikazzjoni tal-fornitur.
Għal partijiet tal-ittimbrar tar-ram tal-berillju ta 'preċiżjoni, il-kontroll tal-inġinerija għandu jinkludi:
- Liga:C17200 jew grad BeCu speċifikat mill-klijent-.
- Ebusija:ikkontrollat skond it-temper speċifikat, komunement imkejjel bil-metodi Rockwell jew Vickers.
- Ir-rebbiegħa-lura:ikkumpensat permezz ta 'ġeometrija die u sekwenza li jiffurmaw.
- Konduttività elettrika:verifikata wara trattament bis-sħana fejn il-konduttività hija rekwiżit tad-disinn.
- Stabbiltà dimensjonali:iċċekkjat wara l-iffurmar u t-trattament termali.
Ikkonsulta l-Inġiniera Elettrika tagħna Illum
Ittimbrar tad-Die Progressiv: ± 0.02 mm Tolleranza u 0.01 mm Kontroll ta' Clearance
L-ittimbrar tal-metall ta '-konduttività għolja jiddependi ħafna fuq ir-relazzjoni bejn il-ħxuna tal-materjal, it-tneħħija tal-punch, it-tneħħija tad-die, l-użu tal-għodda, u l-istabbiltà tal-istampa.
Għar-ram u l-istrixxa BeCu, it-tneħħija eċċessiva tista 'żżid l-għoli tal-burr u l-varjazzjoni dimensjonali. Spazju insuffiċjenti jista 'jżid il-forza tat-tqattigħ, jaċċellera l-użu tal-għodda, u jipproduċi deformazzjoni sekondarja madwar karatteristiċi mtaqqba.
Punch u Die Clearance: 5-15% tal-Ħxuna tal-Materjal
Firxa tal-bidu prattika għall-blanking ta 'preċiżjoni ħafna drabi hija espressa bħala persentaġġ tal-ħxuna tal-materjal, iżda l-valur korrett jiddependi fuq l-ebusija tal-liga, it-temper, il-ħxuna, l-azzar tal-għodda, il-ġeometrija u l-kwalità tat-tarf meħtieġa.
| Varjabbli tal-Proċess | Kontroll tal-Inġinerija | Konsiderazzjoni Tipika |
|---|---|---|
| Ħxuna tal-materjal | Tpinġija-ikkontrollata | ±0.01–0.03 mm fejn speċifikat |
| It-tneħħija tad-die | Materjal-dipendenti | Ħafna drabi ~ 5-15% tal-ħxuna |
| Tolleranza dimensjonali | Karatteristika-speċifika | ±0.02 mm tipiku għal karatteristiċi magħżula |
| Għoli tal-burr | Tpinġija-ikkontrollata | Ħafna drabi Inqas minn jew ugwali għal 0.05 mm għall-partijiet elettriċi |
| Tmigħ tal-istrixxa | Servo-ikkontrollat | Ir-ripetibbiltà tal-pożizzjoni taffettwa l-pitch |
| Ilbes tal-għodda | Spezzjoni perjodika | Taffettwa direttament il-burr u d-daqs tat-toqba |
Għall-programmi OEM tal-partijiet tal-ittimbrar tar-ram tal-produzzjoni, il-kumpens tal-għodda għandu jkun ibbażat fuq kejl dimensjonali attwali aktar milli korrezzjoni teoretika fissa.

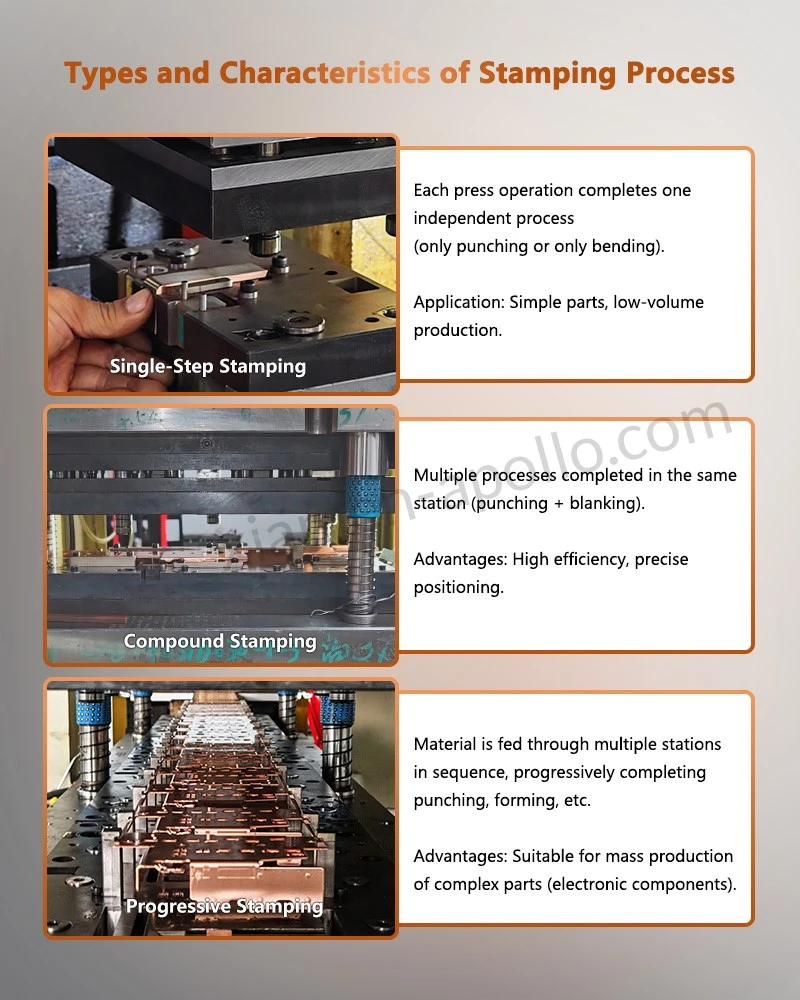

Progressive Die Layout: Preċiżjoni ta 'l-Għalf ta' 0.01 mm
Die progressiv jista 'jgħaqqad operazzjonijiet ta' blanking, titqib, iffurmar, liwi, intaljar u cutoff fi stazzjonijiet sekwenzjali. It-tqassim għandu jimminimizza l-moviment tal-materjal mhux meħtieġ u jżomm appoġġ konsistenti tal-istrixxa madwar karatteristiċi kritiċi.
Ir-reviżjoni tal-inġinerija għandha tikkunsidra:
- Żift tal-istrixxa:ikkontrollata skont il-ġeometrija tal-istazzjon u t-tolleranza tal--parti lesta.
- Pożizzjonament tal-pilota:użat biex jikkoreġi l-varjazzjoni kumulattiva tal-għalf.
- Allinjament tal-punch:mmonitorjati biex jipprevjenu tneħħija irregolari.
- Sekwenza tal-iffurmar:iddisinjat biex jillimita t-trasferiment tad-deformazzjoni bejn l-istazzjonijiet.
- Ġeometrija tal-qtugħ:ikkontrollat biex jipprevjeni t-tgħawwiġ tal-uċuħ funzjonali.
Għal terminals elettriċi żgħar, bidla żgħira fit-tmigħ tal-istrixxi tista 'tbiddel it-toqba-għal-distanza tat-tarf, il-pożizzjoni tat-tab, jew l-allinjament tal-kuntatt biżżejjed biex toħloq interferenza tal-assemblaġġ.
Burr u Frattura-Kontroll taż-Żona: Inqas minn jew ugwali għal 0.05 mm Rekwiżit Xifer
Tarf tar-ram ittimbrat normalment fih reġjun ta 'qlib, żona mqaxxar, żona ta' ksur, u burr. Il-proporzjon ta 'kull reġjun jinbidel bil-kundizzjoni materjali u t-tneħħija tad-die.
Għoli tal-burr eċċessiv jista 'jżid:
- Riskji ta' creepage u tneħħija elettrika.
- Forza ta 'inserzjoni tal-konnettur.
- Allinjament ħażin tal-kuntatt.
- Varjazzjoni tal-ħxuna tal-kisi fi truf li jaqtgħu.
- Ġenerazzjoni ta 'partiċelli waqt assemblaġġ awtomatizzat.
Għal partijiet użati f'tagħmir elettriku ta'-vultaġġ baxx, ir-rekwiżiti tat-tarf għandhom ikunu definiti fuq id-disinn tal-inġinerija aktar milli jitħallew għal lingwaġġ ġeneriku ta' "deburring".

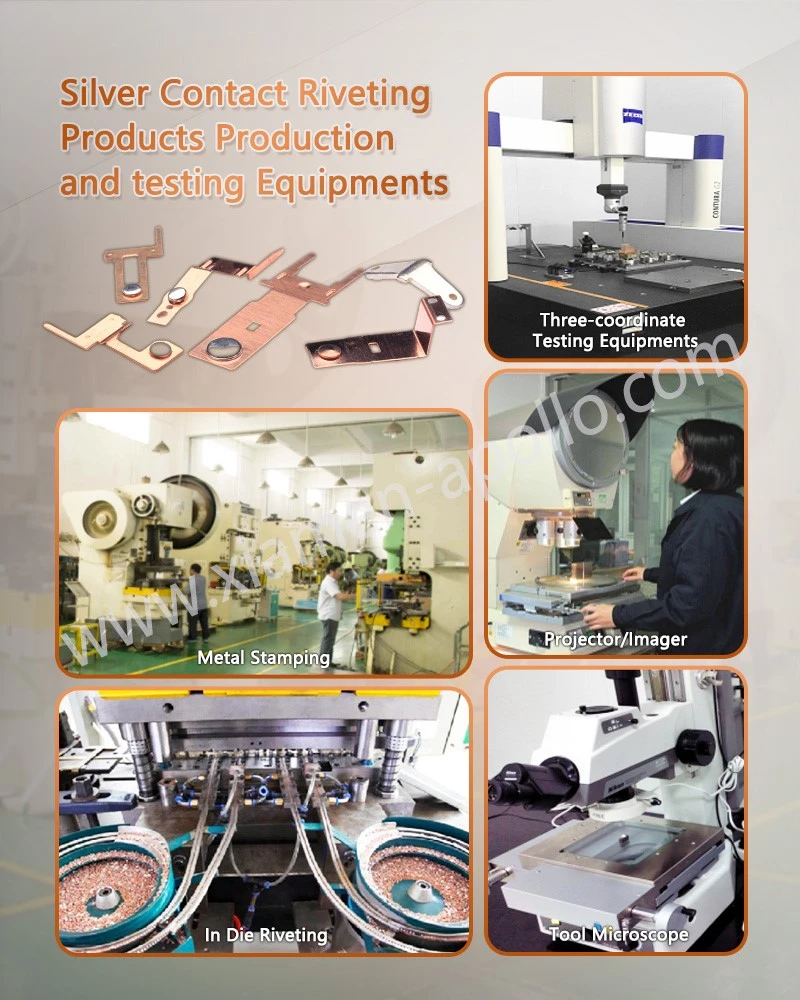

Fil--Die Forming u Riveting: ±0.02 mm Allinjament tal-Assemblea
L-ittimbrar tar-ram u l-BeCu spiss jiġi kkombinat ma 'operazzjonijiet sekondarji bħal irbattar, liwi, intaljar, iwweldjar u kisi. Il-kwistjoni kritika hija li żżomm l-eżattezza pożizzjonali bejn it-trasportatur ittimbrat u l-karatteristika sekondarja.
Fi-Die Riveting: Kontroll tal-Pożizzjoni ta' Kuntatt ta' 0.02 mm
Fejn trasportatur stampat tar-ram jew BeCu jirċievi kuntatt elettriku irbattut, it-toqba tal-irbattar, il-pjan tal-ġarr u l-assi tal-kuntatt għandhom jibqgħu konċentriċi fit-tolleranza speċifikata tal-assemblaġġ.
Punti ta’ spezzjoni tipiċi jinkludu:
- Rivet-dijametru tat-toqba:tpinġija-tolleranza kkontrollata.
- Pożizzjoni ta' kuntatt:komunement ikkontrollat fi ħdan ± 0.02–0.05 mm.
- Għoli tar-ras irbattut:ikkontrollat għat-tneħħija tal-assemblaġġ.
- Deformazzjoni konġunta:spezzjonati biex jipprevjenu xquq jew interfaces maħlula.
- Reżistenza għall-kuntatt:verifikata skont ir-rekwiżit tad-disinn elettriku.
L-irbattar fl--die jista 'jnaqqas passi separati tal-immaniġġjar, iżda d-die għandha tikkontrolla kemm l-għalf tal-materjal kif ukoll il-pożizzjonament tal-irbattar.
Iwweldjar tar-Reżistenza: mΩ-Reżistenza tal-Kuntatt tal-Livell
Għal assemblaġġi tar-ram elettriċi, l-iwweldjar tar-reżistenza jeħtieġ kontroll tal-kurrent, il-vultaġġ, il-forza tal-elettrodu, il-ħin tal-weldjatura u l-kundizzjoni tal-wiċċ tal-materjal.
| Varjabbli | Effett fuq Konġunt |
|---|---|
| Kurrent tal-iwweldjar | Jiddetermina l-ġenerazzjoni tas-sħana |
| Forza tal-elettrodu | Jikkontrolla l-erja tal-kuntatt u r-reżistenza |
| Ħin tal-weldjatura | Jinfluwenza l-input tas-sħana u l-formazzjoni tan-nugget |
| Ossidu tal-wiċċ | Jista 'jżid ir-reżistenza elettrika |
| Ħxuna tar-ram | Tibdel id-distribuzzjoni kurrenti |
| Kundizzjoni tal-elettrodu | Jinfluwenza l-konsistenza tal-weldjatura |
Il-validazzjoni tal-produzzjoni għandha tinkludi ttestjar tat-tensjoni jew shear, eżami metallografiku fejn meħtieġ, u kejl tar-reżistenza elettrika.
Kontroll tal-kisi: Verifika tal-Ħxuna ta '2–10 μm
Partijiet tal-ittimbrar tar-ram jistgħu jeħtieġu landa, nikil, fidda, jew finituri oħra tal-wiċċ skont ir-reżistenza għall-korrużjoni, is-saldabbiltà, l-imġieba tal-kuntatt u r-rekwiżiti tat-tgħammir.
L-ispeċifikazzjonijiet tal-kisi għandhom jiddefinixxu:
- Materjal tal-kisi.
- Ħxuna lokali minima.
- Metodu tat-test.
- Dehra tal-wiċċ.
- Rekwiżit ta 'adeżjoni.
- Rekwiżit ta' korrużjoni fejn applikabbli.
Għal applikazzjonijiet sensittivi għall-korrużjoni-, l-ittestjar tal-isprej tal-melħ ASTM B117- jista 'jiġi speċifikat mill-klijent, filwaqt li r-rekwiżiti RoHS u REACH għandhom jiġu indirizzati permezz ta' dokumentazzjoni ta 'konformità materjali u kimika.
FAQ: Akkwist tal-Ittimbrar tar-ram u tal-BeCu
Kif tiġi vverifikata l-konduttività tal-materjal tal-ittimbrar tar-ram?
Il-konduttività hija vverifikata kontra r-rekwiżit tal-liga speċifikat bl-użu ta' metodu applikabbli tat-test tal-konduttività. Ir-ram C1100 komunement jipprovdi akbar minn jew ugwali għal 85% IACS, filwaqt li l-konduttività BeCu tiddependi ħafna fuq il-grad u t-temper tal-liga.
Il-partijiet tal-ittimbrar tar-ram tal-berillju jistgħu jżommu tolleranzi ta '±0.02 mm?
Iva, karatteristiċi ittimbrati BeCu magħżula jistgħu jiġu kkontrollati madwar ± 0.02 mm meta t-tempera tal-materjal, it-tneħħija tad-die, l-eżattezza tat-tmigħ, il-kundizzjoni tal-għodda, u l-iffurmar tar-rebbiegħa-dahar huma kkontrollati u vverifikati sew permezz ta 'spezzjoni dimensjonali.
Liema dokumenti għandhom jintalbu għall-produzzjoni tal-ittimbrar tar-ram IATF 16949?
Itlob ċertifikati tal-materjal, traċċabilità tal-lott, rekords tal-ispezzjoni tal-ewwel-oġġett, rapporti dimensjonali, rekords tal-kontroll tal-proċess-, dikjarazzjonijiet RoHS/REACH fejn applikabbli, u rapporti tat-testijiet elettriċi jew mekkaniċi speċifikati fit-tpinġija tax-xiri.
