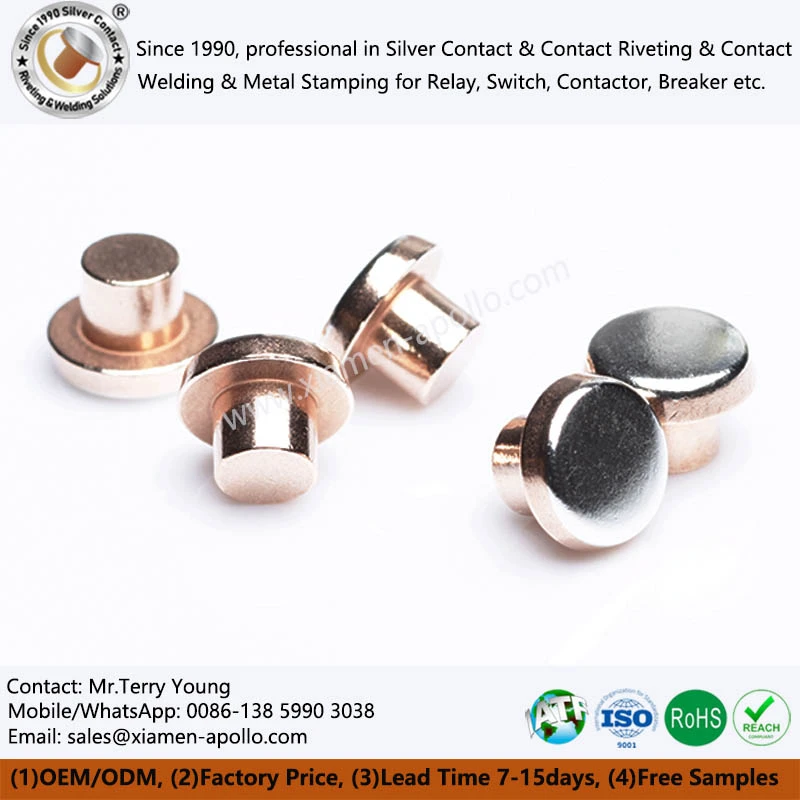

Ir-rivets tal-kuntatt tal-fidda bimetallika jużaw saff ta' kuntatt ibbażat fuq il-fidda-biss fejn l-interface tal-iswiċċjar teħtieġha, filwaqt li x-xekkel huwa ffurmat minn metall konduttiv ta' prezz aktar baxx-bħar-ram. Meta mqabbel ma 'solidu-rbattut tal-fidda, din l-istruttura tista' tnaqqas il-konsum tal-fidda filwaqt li żżomm wiċċ ta 'kuntatt definit, u l-intestatura kiesħa tista' tifforma s-saff tal-fidda u x-xekk konduttiv f'komponent wieħed marbut mekkanikament.
Għall-OEMs elettriċi, il-kwistjoni tal-inġinerija mhix sempliċement il-prezz tal-fidda għal kull kilogramma. Il-mudell tal-ispiża rilevanti jinkludi massa tal-fidda għal kull parti, ħxuna tal-fidda-saff, reżistenza għall-kuntatt elettriku, saħħa tal-irbit mekkaniku, tolleranza dimensjonali, dazju tal-bidla, u rendiment tal-produzzjoni.
L-Espożizzjoni tal-Prezz tal-Fidda u l-Ekwazzjoni tal--Massa tal-Materjal għall-Kuntatti Ag
Massa tal-fidda, kompożizzjoni tal-AgSnO2, u dazju tal-iswiċċjar IEC 60947
Il-parti tal-fidda ta 'kuntatt elettriku tikkontribwixxi direttament għall-ispiża tal-materjal. Fi msiemer irbattut-solidu tal-fidda, il-korp sħiħ tal-irbattut fih fidda jew liga tal-fidda. F'kostruzzjoni bimetallika, il-liga tal-fidda hija kkonċentrata fil-wiċċ ta 'kuntatt tax-xogħol filwaqt li x-xejk ta' appoġġ juża ram jew substrat konduttiv speċifikat ieħor.
Għal inġinier tal-akkwist, il-kalkolu rilevanti huwa:
Spiża tal-fidda għal kull parti=massa tal-fidda għal kull parti × prezz tax-xiri tal-fidda
Għalhekk, it-tnaqqis tal-volum tal-fidda mhux meħtieġ jista 'jnaqqas l-espożizzjoni għall-varjazzjonijiet tal-prezz tal--metall prezzjuż mingħajr ma jinbidel awtomatikament il-materjal ta' kuntatt tax-xogħol.
Materjali ta’ kuntatt tipiċi jistgħu jinkludu:
| Ikkuntattja materjal | Kompożizzjoni/struttura tipika | Konsiderazzjoni prinċipali ta 'inġinerija | Kuntest komuni tal-bidla |
|---|---|---|---|
| Ag Pura | Ag Ikbar minn jew ugwali għal 99.9% | Konduttività elettrika għolja; suxxettibbli għall-iwweldjar tal-kuntatt taħt xi tagħbijiet | Qlib ta' kurrent baxx għal medju |
| AgSnO₂ | Ag matriċi + SnO₂ | Reżistenza għall-erożjoni tal-ark u reżistenza għall-iwweldjar | Relays, kuntatturi, breakers |
| AgNi | Ag matriċi + Ni | Imġieba tal-ark u bilanċ tal-konduttività elettrika | Relays u kuntatti tal-iswiċċjar |
| Bimetall Ag/Cu | Saff ta 'kuntatt ta' liga tal-fidda + qasba tar-ram | Tnaqqis tal-massa tal-fidda b'appoġġ konduttiv | Relays, swiċċijiet, tagħmir ta' kontroll |
| Trimetal Ag/liga/Cu | Saff ta 'kuntatt + saff intermedju + shank tar-ram | Inġinerija tal-interface u distribuzzjoni tal-materjal | Assemblaġġi ta 'kuntatt ta' speċifikazzjoni ogħla |
Il-kompożizzjoni korretta tiddependi fuq il-kurrent tat-tagħbija, il-vultaġġ, il-kurrent tal-inrush, il-frekwenza tal-iswiċċjar, il-ħajja elettrika, il-forza tal-kuntatt u l-enerġija tal-ark. Massa tal-fidda aktar baxxa minnha nfisha ma turix ħajja elettrika ekwivalenti.
30–50% fidda-iffrankar tal-miri tad-disinn u l-użu tal-materjal
Għal ġeometriji ta 'kuntatt bimetalli xierqa, il-konċentrazzjoni tal-liga tal-fidda fil-wiċċ tax-xogħol tista' tnaqqas il-konsum tal-fidda meta mqabbla ma 'kostruzzjoni solida-fidda. Mira tad-disinn ta' 30–50% iffrankar tal-fidda tista' tintlaħaq għal ġeometriji magħżula, iżda l-perċentwal attwali għandu jiġi kkalkulat mill-volum finali tal-fidda u vverifikat kontra d-disinn solidu oriġinali tal--kuntatt.
Il-kalkolu għandu jkun ibbażat fuq:
- Ħxuna-saff tal-fidda f'mm jew μm
- Dijametru tar-ras tal-kuntatt f'mm
- Densità tal-liga tal-fidda f'g/cm³
- Volum tal-qasba tar-ram f'mm³
- Piż tal-parti lesta f'mg jew g
- Produzzjoni tal-materjal wara intestatura kiesħa
- Tolleranza dimensjonali finali f'mm
Dan l-approċċ jagħti lit-timijiet tal-akkwist mudell miżurabbli ta' spiża-naqqas minflok ma jiddependu fuq perċentwal nominali ta' "iffrankar-tal-fidda".
Itlob Evalwazzjoni u Kwotazzjoni tad-DFM B'xejn
Kiesaħ-Intestatura Bimetal u Kostruzzjoni Trimetal Taħt Kontroll tal-Proċess ta' ±0.005–0.02 mm
Intestatura kiesħa bimetallika, f'-die forming, u ġeometrija ta' kuntatt IEC 60947
L-intestatura kiesħa tifforma r-ras ta 'kuntatt u x-xekkel permezz ta' deformazzjoni tal-plastik ikkontrollata aktar milli timmanifattura l-ġeometrija finali minn bar solidu. Għal rivets tal-kuntatt tal-fidda bimetallika, il-proċess għandu jikkontrolla l-interface bejn il-liga tal-fidda u s-sottostrat tar-ram waqt it-taqlib, l-intestatura, it-tirqim u l-iffurmar finali.
Il-varjabbli ewlenin tal-proċess jinkludu:
- Ħxuna-saff tal-fidda:ikkontrollat skond id-disinn tal-kuntatt.
- Dijametru vojt:jaffettwa l-fluss tal-materjal u l-volum tar-ras.
- Tnaqqis fl-intestatura:jiddetermina d-deformazzjoni u l-pressjoni tal-interface.
- Ħlas tal-għodda:jinfluwenza l-flash, il-qsim, u l-varjazzjoni dimensjonali.
- Lubrikazzjoni:taffettwa l-frizzjoni u l-fluss tal-materjal.
- Allinjament tad-die:tikkontrolla l-konċentriċità bejn is-saff ta 'kuntatt u x-xekkel.
- Ġeometrija tar-ras finali:għandu jaqbel mar-relay jew il-mekkaniżmu tal-iswiċċjar.
Għal produzzjoni ta'-volum għoli, iffurmar progressiv u spezzjoni awtomatizzata jistgħu jnaqqsu l-varjazzjoni bejn rivets individwali.
AgSnO2 88/12, AgNi, u għażla ta' saff-fidda billi taqleb it-tagħbija
M'għandekx tagħżel AgSnO2 u AgNi biss għax fihom fidda. L-imġiba tal-bidla tagħhom tvarja minħabba li l-partiċelli tal-ossidu u n-nikil jaffettwaw l-erożjoni tal-ark, it-tendenza tal-iwweldjar, l-ebusija u t-trasferiment tal-materjal.
| Parametru | AgSnO2 | AgNi | Ag Pura |
|---|---|---|---|
| Familja materjali tipika | Ossidu tal-fidda tal-landa | Fidda-nikil | Fidda ta' purità għolja |
| Konduttività elettrika | Inferjuri minn Ag pur | Inferjuri minn Ag pur | L-ogħla fost it-tlieta |
| Reżistenza għall-erożjoni tal-ark | Ġeneralment favorevoli għal bidla eżiġenti | Favorevoli għal dmirijiet ta' relay magħżula | Aktar limitat taħt arcing sever |
| Reżistenza għall-iwweldjar | Mtejba bil-fażi tal-ossidu | Mtejba mill-fażi Ni | Aktar suxxettibbli taħt xi tagħbijiet |
| Ebusija | Ogħla minn Ag pur | Ogħla minn Ag pur | T'isfel |
| Użu tipiku tal-inġinerija | Relays, kuntatturi, breakers | Relays u apparat ta' swiċċjar | Interfaces ta' kuntatt konduttivi |
Il-grad eżatt AgSnO2, bħal sistema Ag/SnO2 nominali 88/12, għandu jiġi speċifikat flimkien mal-istandard tal-materjal applikabbli u ċ-ċertifikat tal-materjal tal-fornitur.

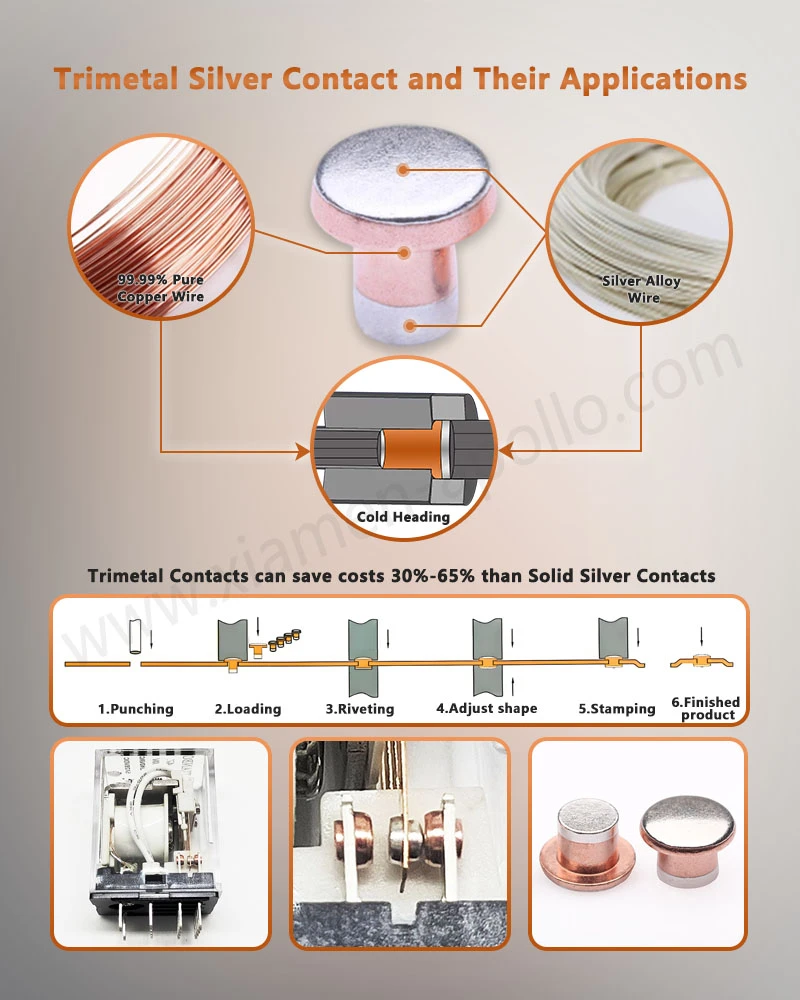

Punti ta' kuntatt trimetal u inġinerija ta'-saff intermedju
Punt ta 'kuntatt trimetal jista' jintroduċi materjal intermedju bejn il-liga ta 'kuntatt u s-sank tar-ram. Is-saff intermedju jista 'jintuża biex jimmaniġġja d-deformazzjoni, l-imġieba tat-twaħħil, l-espansjoni termali jew it-tixrid tal-materjal.
Għall-ispeċifikazzjonijiet tal-akkwist, it-tpinġija għandha tidentifika:
- Kuntatt liga
- Materjal ta'-saff intermedju
- Materjal tax-xewk
- Ħxuna ta 'saff individwali
- Għoli ġenerali tar-ras
- Dijametru tar-rivet
- Dijametru tax-xejk
- Tolleranza ta' konċentriċità
- Kundizzjoni tal-wiċċ
- Metodu tat-test mekkaniku meħtieġ
M'għandekx tittratta kostruzzjoni trimetal bħala varjazzjoni kożmetika ta 'rivet bimetal. Is-sekwenza tal-interface tibdel l-imġiba tad-deformazzjoni waqt l-intestatura kiesħa u għalhekk teħtieġ validazzjoni tal-proċess.
Cold-Integrità tal-Bond tal-Intestatura: Prevenzjoni tad-Delaminazzjoni u Separazzjoni tar-Ras tal-Kuntatt
Pressjoni tal-interface, proporzjon ta 'deformazzjoni, u loġika tat-test ASTM E8 / ISO 6892
L-intestatura kiesħa toħloq pressjoni mekkanika fl-interface bejn metalli differenti. It-tieqa tal-proċess għandha tkun wiesgħa biżżejjed biex tikseb twaħħil mingħajr ma tiġġenera xquq, flash eċċessiv, jew fluss ta 'materjal instabbli.
Tliet varjabbli jeħtieġu attenzjoni partikolari:
- Pressjoni tal-interface:Deformazzjoni insuffiċjenti tista 'tħalli twaħħil dgħajjef jew vojt. Deformazzjoni eċċessiva tista 'tipproduċi qsim jew spostament mhux ikkontrollat tal-materjal.
- Proporzjon ta' tnaqqis:Ir-relazzjoni bejn id-dimensjonijiet vojta inizjali u l-ġeometrija tar-ras finali tiddetermina l-ammont ta 'deformazzjoni tal-plastik.
- Ebusija tal-materjal:Differenzi ta 'ebusija eċċessivi bejn il-liga ta' kuntatt u s-sottostrat tar-ram jistgħu jbiddlu s-sekwenza tad-deformazzjoni.
Il-kwalifika mekkanika għandha tispeċifika l-metodu tat-test, il-ġeometrija tal-kampjun, id-direzzjoni tat-tagħbija, u l-post tal-falliment. ASTM E8 jew ISO 6892 jistgħu jkunu rilevanti għall-ittestjar mekkaniku metalliku, iżda metodu dedikat ta' rit shear jew pull-off jista' jkun aktar rappreżentattiv għall-kuntatt lest.
Irbattar fl--die u konċentriċità f'±0.01 mm
In-die forming jista' jintegra operazzjonijiet multipli ta' iffurmar f'sekwenza kkontrollata. Għal kuntatti elettriċi, il-konċentriċità bejn iż-żona tal-kuntatt tal-fidda u x-xekk tar-ram taffettwa kemm il-pożizzjonament tal-assemblaġġ kif ukoll l-utilizzazzjoni tal-materjal.
L-ispezzjoni tista' tinkludi:
- Dijametru tax-xejk: mm
- Dijametru tar-ras: mm
- Għoli tar-ras: mm
- Ħxuna-saff tal-fidda: μm
- Konċentriċità: mm
- Għoli tal-burr: μm
- Ħruxija tal-wiċċ: Ra μm
Spezzjoni tal-viżjoni awtomatizzata tista 'tidentifika drift dimensjonali fil-veloċità tal-produzzjoni, filwaqt li t-teħid ta' kampjuni b'tagħmir CMM jipprovdi verifika dimensjonali ta'-riżoluzzjoni ogħla għal karatteristiċi kritiċi.
RoHS, REACH, IATF 16949, u traċċabilità materjali
Għal applikazzjonijiet awtomotivi u elettriċi, il-konformità tal-materjal għandha tkun konnessa mal-lott attwali tal-produzzjoni.
Sistema ta’ traċċabbiltà għandha torbot:
Lott tal-materja prima → kiesaħ-lott tal-intestatura → kundizzjoni tal-għodda → rekord tal-ispezzjoni → lott tal-ippakkjar → ġarr
Fejn applikabbli, id-dokumentazzjoni tista' tinkludi:
- Ċertifikat tal-materjal
- Dikjarazzjoni RoHS
- Dikjarazzjoni REACH
- Rekord tal-kisi jew tat-trattament-tal-wiċċ
- Rapport ta' spezzjoni dimensjonali
- Rapport tat-test mekkaniku
- Rapport tat-test elettriku
- Numru tal-lott tal-produzzjoni
Din id-dokumentazzjoni hija partikolarment rilevanti meta l-istess ġeometrija ta' kuntatt tiġi fornuta fuq pjattaformi multipli ta' relay jew ta' swiċċjar.
Bimetal vs Trimetal vs Solid Silver: Tqabbil tal-Ispejjeż tal-Akkwist u l-Proċess
L-użu tal-fidda, it-telf tal-magni, u l-ittestjar ambjentali ASTM B117
L-ispiża tal-materjal għandha tiġi evalwata flimkien mar-rendiment tal-manifattura. Il-magni ta' komponent solidu-fidda jista' jiġġenera ċipep u jipproċessa skart, filwaqt li l-intestatura kiesħa tifforma ġeometrija ta' forma qrib-net-b'utilizzazzjoni materjali sostanzjalment differenti.
Ittestjar ambjentali bħal ASTM B117 jista 'jkun rilevanti għall-evalwazzjoni tal-korrużjoni meta l-assemblaġġ ta' kuntatt jinkludi uċuħ konduttivi esposti, kisjiet, jew interfaces tal-metall-dissimili. Ir-riżultati ASTM B117 m'għandhomx jiġu interpretati bħala tbassir dirett tal-ħajja tal-iswiċċjar elettriku.
| Fattur | Irbattut tal-fidda solida | Irbattut tal-fidda bimetall | Punt ta' kuntatt trimetal |
|---|---|---|---|
| Użu tal-fidda | Volum għoli tal-fidda | Volum tal-fidda mnaqqas | Volum tal-fidda kkontrollat |
| Struttura tal-materjal | Materjal/liga waħda | Fidda + ram jew sottostrat | Fidda + saff intermedju + sottostrat |
| Intestatura kiesħa | Possibbli skond il-liga | Rotta ta' produzzjoni komuni | Jeħtieġ għodda speċifika għall-interface |
| Għadd tal-interface | Baxx | Interfaċċja ewlenija waħda | Żewġ interfaces materjali jew aktar |
| Espożizzjoni tal-ispiża tal-fidda | Ogħla | T'isfel għal ġeometrija xierqa | T'isfel għal ġeometrija xierqa |
| Il-kumplessità tal-proċess | Komplessità materjali aktar baxxa | Moderat | Ogħla |
| Fokus fuq il-kontroll tal-kwalità | Ġeometrija u liga | Twaħħil + ġeometrija | Twaħħil + sekwenza ta 'saffi + ġeometrija |
| L-aħjar bażi ta 'għażla | Rekwiżit ta 'materjal elettriku | Tnaqqis tal-fidda + wiċċ ta 'kuntatt definit | Interface u rekwiżiti ta 'deformazzjoni |
L-inqas spiża tal-materjal mhix neċessarjament l-inqas spiża totali tal-parti. Ir-ruttam, il-ħajja tal-għodda, ir-rendiment tal-assemblaġġ, il-ħin tal-ispezzjoni, il-kwalifika tal-elettriku, u r-riskju tal--return tal-post għandhom jiġu inklużi fil-mudell tal-akkwist.
Intestatura kiesħa vs. tidwir għal kuntatti elettriċi ta'-volum għoli
| Metodu ta' manifattura | L-użu tal-materjal | Ekonomija taċ-ċiklu | Kontroll tal-wiċċ/ġeometrija | Idoneità tipika tal-volum |
|---|---|---|---|---|
| Tidwir CNC | Tneħħija tal-materjal | Spiża ogħla għal partijiet żgħar ta 'volum għoli | Flessibilità dimensjonali qawwija | Prototip / volum baxx |
| Intestatura kiesħa | Formazzjoni qrib ix-xibka | Produttività għolja | Jeħtieġ għodda dedikata | Volum medju/għoli |
| Ittimbrar progressiv | Eċċellenti għall-istrutturi tal-folji | Produttività għolja | Adattat għal komponenti ċatti | Volum għoli |
| Intestatura kiesħa + formazzjoni sekondarja | Għoli | Ibbilanċjat | Jappoġġja ġeometrija tal-irbattuti kumplessi | Partijiet ta' kuntatt ta' volum għoli |
Għal rivets żgħar ta 'kuntatt elettriku, il-vantaġġ ekonomiku ta' intestatura kiesħa jsir aktar sinifikanti hekk kif id-domanda annwali tiżdied minħabba li n-nefqa fuq l-għodda hija mqassma fuq kwantità ta 'produzzjoni akbar.
Niżżel l-Ispeċifikazzjoni tad-Disinn tal-Kuntatt
Takeaway Finali tal-Inġinerija: Il-fidda Għandha Tqiegħed Fejn l-Interface tal-Iswiċċjar Jeħtieġu
Irbattuti tal-fidda bimetall u trimetall jipprovdu rotta ta' inġinerija tal-materjal- biex jitnaqqas il-volum tal-fidda mhux meħtieġ filwaqt li tinżamm interface ta' kuntatt elettriku definit. It-tnaqqis fl-ispiża ġej mill-kontroll tal-massa tal-fidda, mhux mis-sostituzzjoni sempliċi ta 'metall irħas fil-wiċċ ta' kuntatt.
Għal programmi elettriċi OEM, l-evalwazzjoni għandha għalhekk tgħaqqad l-għażla tal-materjal AgSnO2 / AgNi, ħxuna-saff tal-fidda, deformazzjoni tal-intestaturi-kesħa, saħħa tal-irbit tal-interface, reżistenza tal-kuntatt, kapaċità dimensjonali, ittestjar tal-ħajja elettrika-, u traċċabilità tal-lott.
Għal produzzjoni ta'-volum għoli, ir-rotta tal-manifattura preferuta għandha tintgħażel biss wara li tiġi stabbilita l-ekonomija sħiħa tal-parti: l-użu tal-materjal, l-għodda, il-ħin taċ-ċiklu, l-ispezzjoni, ir-rendiment, l-ispiża tal-kwalifika, u d-domanda annwali.
Mistoqsijiet Frekwenti dwar Kuntatt Bimetalliku Rivet
Kif titkejjel il--ħxuna tas-saff tal-fidda f'rivets tal-kuntatt tal-fidda tal-bimetall?
Il-ħxuna-saff tal-fidda hija normalment verifikata permezz ta' cross-metallografiku, kejl ottiku kkalibrat, jew metodi oħra ta' spezzjoni validati. It-tpinġija għandha tiddefinixxi l-ħxuna meħtieġa f'μm u t-tolleranza permessa.
Jistgħu r-rivets tal-kuntatt tal-fidda bimetallika jnaqqsu l-konsum tal-fidda bi 30-50%?
Tnaqqis ta '30-50% jista' jinkiseb għal ġeometriji magħżula meta s-saff tal-fidda jkun ikkonċentrat fil-wiċċ ta 'kuntatt tax-xogħol. L-iffrankar attwali għandu jiġi kkalkulat mill-volum tal-fidda lest u vvalidat kontra d-disinn oriġinali tal-fidda solida-.
Liema dokumenti għandu jitlob ix-xerrej mingħand IATF 16949 jikkuntattja-fornitur tal-irbattuti?
Itlob iċ-ċertifikat applikabbli IATF 16949, ċertifikat tal-materjal, dikjarazzjonijiet RoHS/REACH, rapport dimensjonali, dejta tat-test tal-irbit, riżultati ta' kuntatt-reżistenza, dokumenti ta'-kontroll tal-proċess, u rekords ta' traċċabilità tal-produzzjoni-lott.
