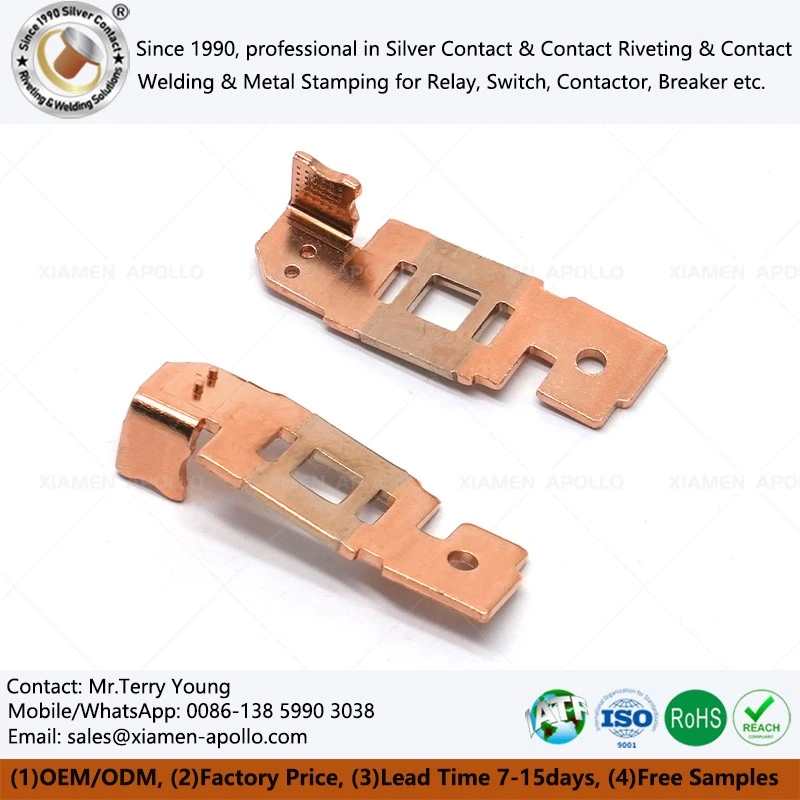

Shunt EBW Manganin għal Miter Elettroniku jikkonverti kurrent għoli f'sinjal millivolt li jista' jitkejjel permezz ta' passaġġ definit ta'-reżistenza baxxa. L-istruttura bażika tgħaqqad sezzjoni ta 'reżistenza tal-manganin b'terminali tal-kurrent tar-ram, biż-żewġ metalli differenti magħquda permezz ta' wweldjar bir-raġġ ta 'elettroni qabel ittimbrar ta' preċiżjoni. Ix-shunt li jirriżulta jista' jiġi ddisinjat madwar rekwiżiti speċifikati ta' kurrent, reżistenza, koeffiċjent tat-temperatura, waqgħa tal-vultaġġ-, u dimensjonali.
Għall-kejl elettroniku, il-komponent mhuwiex sempliċiment biċċa ta' metall ta'-reżistenza ta' valur baxx. It-tranżizzjoni tal-iwweldjar, il-ġeometrija tal-manganin, ir-reżistenza terminali tar-ram, il-post tal-punt-sensing, u l-imġieba termali kollha jaffettwaw is-sinjal tal-vultaġġ imwassal liċ-ċirkwit tal-kejl tal-meter.
Ram-Manganin EBW Għall-Shunt tar-Reżistenza tar-Ram tal-Manganiż: Għaliex il-Konġunti Jgħoddu
L-Element tar-Reżistenza u t-Terminal Kurrent Għandhom Rwoli Differenti
Manganin Shunt għall-Meters tal-Enerġija jadotta materjali differenti biex jissodisfa rekwiżiti differenti tal-funzjoni elettrika. Il-manganin jaġixxi bħala l-element reżistenti b'valur ta 'reżistenza kkontrollat, filwaqt li r-ram jipprovdi mogħdijiet ta' kurrent ta 'reżistenza baxxa u terminali ta' konnessjoni esterna. L-isfida kritika tal-inġinerija tinsab fiż-żona ta 'tranżizzjoni bejn dawn iż-żewġ materjali.
| Proprjetajiet | Manganin | Ram |
|---|---|---|
| Funzjoni tal-qalba | Element reżistenti | Terminal li jġorr il-kurrent |
| Reżistenza Relattiva | Għoli | Baxx |
| Għan tad-Disinn Primarju | Iġġenera waqgħa tal-vultaġġ definita | Ittrasferixxi l-kurrent b'telf minimu |
| Proprjetà Termali | Karatteristika ta' TCR baxx | Konduttività elettrika u termali għolja |
| Ffurmar Rwol | Żona reżistenti | Terminali u mogħdijiet li jġorru l-kurrent |
| Ħtieġa Konġunta | Transizzjoni kkontrollata | Transizzjoni kkontrollata |
Kostruzzjoni sħiħa tar-ram tagħti reżistenza eċċessivament baxxa u tipprevjeni disinn kompatt ta 'element sensing. Il-kostruzzjoni tal-manganin sħiħ tgħolli r-reżistenza terminali u l-ġenerazzjoni tas-sħana. Għal din ir-raġuni, strutturi ibridi tar-ram-manganin huma implimentati għal prodotti shunt prattiċi.
Twaħħil EBW ta 'Istrixxa Kompost qabel l-Ittimbrar
Fluss tax-xogħol tal-manifattura: Strixxa tar-ram + Strixxa tal-manganin → Allinjament tat-tarf → Iwweldjar bir-raġġ tal-elettroni → Strixxa komposta wweldjata → Ittimbrar → Spezzjoni
L-iwweldjar bir-raġġ ta' elettroni jitlesta qabel l-operazzjonijiet ta' stampar. Dan il-proċess jipproduċi strixxi komposti kontinwi ta 'ram u manganin, li mbagħad jiġu pproċessati f'partijiet lesti permezz ta' stampar progressiv.
Differenzi Bejn EBW, Brazing u Solder Joints
Shunts ibbażati fuq l-istann u brazed jintroduċu materjali tal-mili żejda fl-interfaces tar-ram għall-manganin. EBW joħloq twaħħil metallurġiku billi jdub materjali bażi direttament.
| Struttura Konġunta | Medju ta' twaħħil | Varjabbli Ewlenin tal-Proċess | Konsiderazzjonijiet tal-Inġinerija Core |
|---|---|---|---|
| Issaldjat | Liga tal-istann | Ħxuna tal-istann, kundizzjoni tat-tixrib | Interfaces elettriċi u termali żejda |
| Brazed | Metall tal-mili tal-ibbrejżjar | Distribuzzjoni tal-mili, temperatura tal-iwweldjar | Saff tal-mili jiddisturba l-mogħdijiet kurrenti |
| EBW | Fużjoni ta' materjal ta' bażi | Kurrent tar-raġġ, fokus, allinjament | Fużjoni kkontrollata ta 'metalli differenti |
| Wweldjatura tar-Reżistenza | Fużjoni lokali indotta mill-elettrodu | Kurrent, pressjoni, iżżomm il-ħin | Dimensjoni taż-żona affettwata mis-sħana |
Għal Shunts tal-Meter tal-Elettriku użati f'miters elettroniċi, iż-żoni wweldjati jgħoddu bħala żoni elettriċi funzjonali minflok punti ta 'konnessjoni mekkaniċi sempliċi.

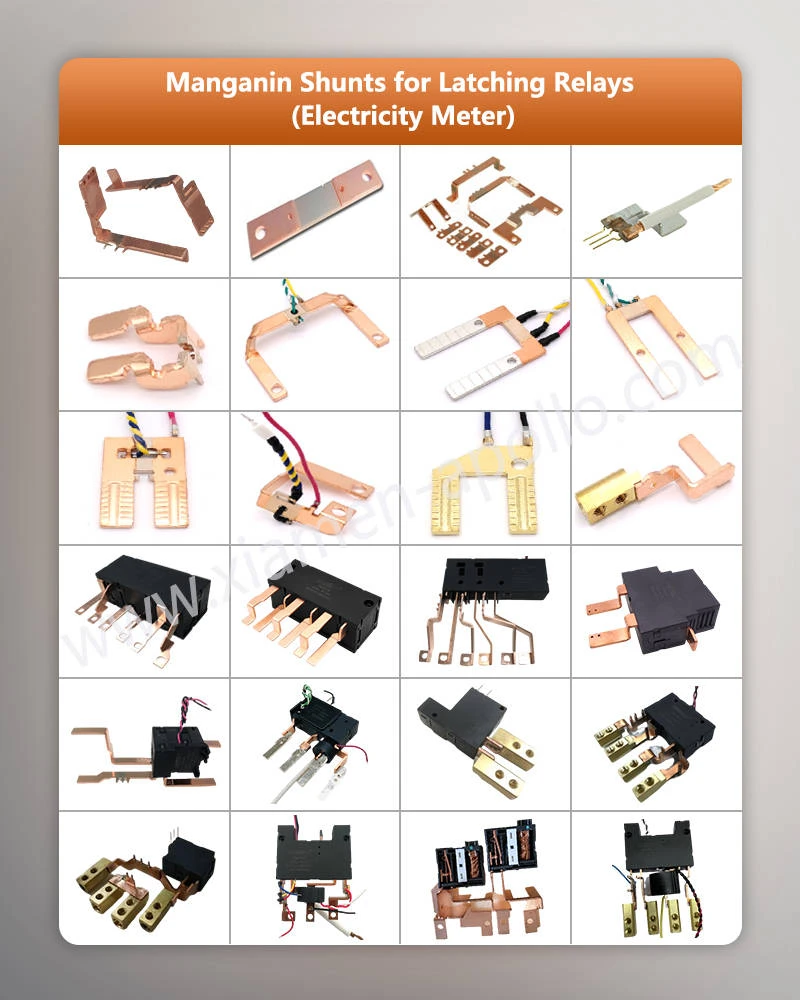

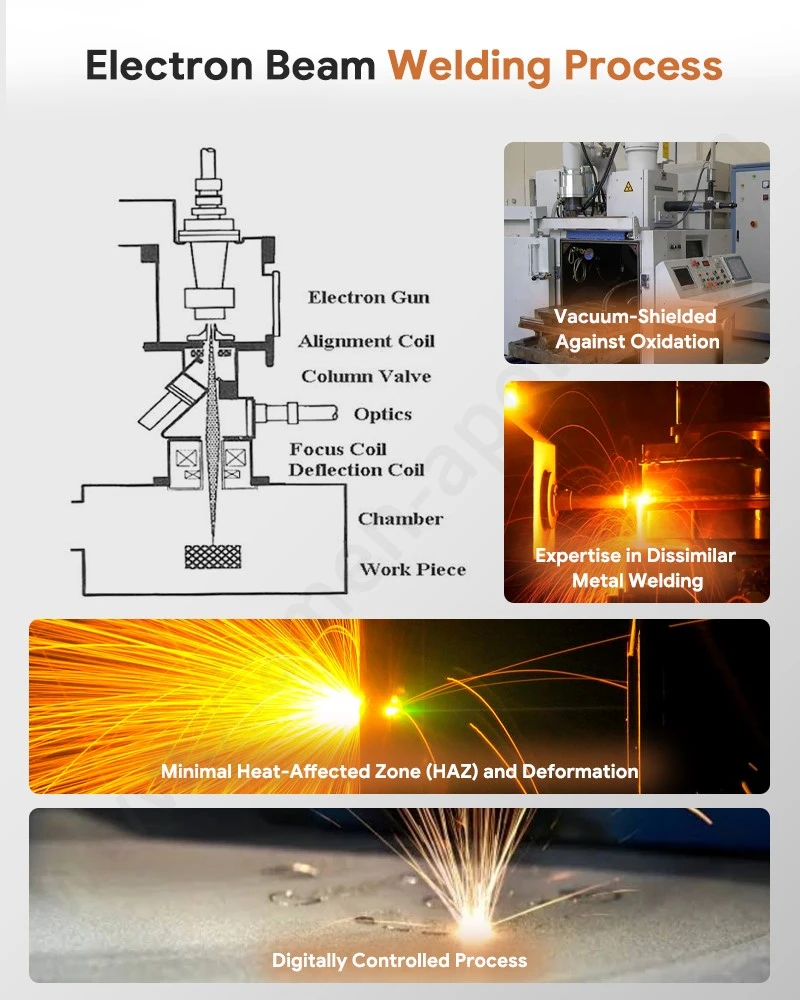

Kontroll tal-Proċess EBW
Il-varjabbli ewlenin tal-iwweldjar bir-raġġ tal-elettroni jinkludu:
- Ħxuna ta 'strixxi tar-ram u manganin
- Kundizzjoni tal-wiċċ tal-materja prima
- Preċiżjoni tal-allinjament tat-tarf tal-istrixxa
- Kurrent tar-raġġ ta' l-elettroni
- Vultaġġ ta 'aċċelerazzjoni
- Pożizzjoni tal-punt fokali
- Veloċità tal-ivvjaġġar tal-welding
- Livell tal-vakwu
- Fond tal-penetrazzjoni tal-weldjatura
- Ġeometrija taż-żoni tal-fużjoni
Il-validazzjoni tal-parametri għandha titwettaq għal kombinazzjonijiet speċifiċi ta' materjali u dimensjonijiet ta' strixxi. Parametri ġeneriċi EBW ma jistgħux jiġu applikati mingħajr verifika.
Ikkonsulta l-Inġiniera Elettrika tagħna Illum
Integrazzjoni Interna vs. Separazzjoni Esterna ta 'Shunts tal-Meter tal-Enerġija: Trade-Offs Strutturali
Id-disinjaturi tal-meter għandhom jibbilanċjaw il-konfigurazzjoni spazjali u d-dissipazzjoni termali meta jiddeċiedu bejn shunts integrati interni u setups maqsumin esterni.
Tqabbil tal-Prestazzjoni Strutturali
| Metrika ta' Evalwazzjoni | Shunt Integrat Intern | Assemblaġġ ta 'Shunt Esterni Split |
|---|---|---|
| Livell tal-Vultaġġ tas-Sinjal | Vultaġġ Baxx (6mV) | Vultaġġ Għoli (75mV) |
| Dissipazzjoni tal-Enerġija (300A) | 1.8 VA | 22.5 VA |
| Kapaċità tal-Klassi tal-Eżattezza | Klassi 0.5 / Klassi 0.2 | Klassi 1.0 / Klassi 1.5 |
| Reżistenza għat-tbagħbis | Għoli (Inkapsulament issiġillat intern) | Moderat (Teħtieġ kejbils siguri) |
Mistoqsijiet Frekwenti dwar Manganin Shunt bil-Meter tal-Enerġija
X'inhi t-tolleranza ta' reżistenza tipika li tista' tinkiseb għal Shunts tar-Ram tal-Manganiż EBW prodotti bil-massa?
Il-linji ta 'produzzjoni tagħna b'mod konsistenti jżommu tolleranzi ta' reżistenza fi ħdan ± 1% sa ± 3%, bi gradi tad-dwana ta 'preċiżjoni għolja magħżula għal ± 0.5% skont l-ispeċifikazzjonijiet tal-klijent u r-rekwiżiti tal-applikazzjoni.
Kif l-iwweldjar bir-raġġ ta 'elettroni jipprevjeni drift tar-reżistenza maż-żmien?
L-iwweldjar bir-raġġ tal-elettroni jelimina l-istann tal-mili intermedji, u joħloq rabta atomika omoġenja bejn il-liga tal-manganin u t-terminali tar-ram li jirreżisti l-għeja termo-mekkanika u l-ossidazzjoni taħt tagħbijiet kontinwi.
X'inhu l-ħin standard taċ-ċomb tal-kampjun u l-kapaċità tal-produzzjoni għall-ordnijiet tal-OEM?
Kampjuni standard ta' prototipi personalizzati huma kkonsenjati fi żmien 10 sa 15-il jum ta' negozju, filwaqt li ordnijiet ta' produzzjoni tal-massa fuq skala sħiħa joperaw fuq tieqa standard ta' kunsinna ta' 10 sa 15-il jum ta' negozju appoġġjata minn kontrolli ta' kwalità IATF16949.
