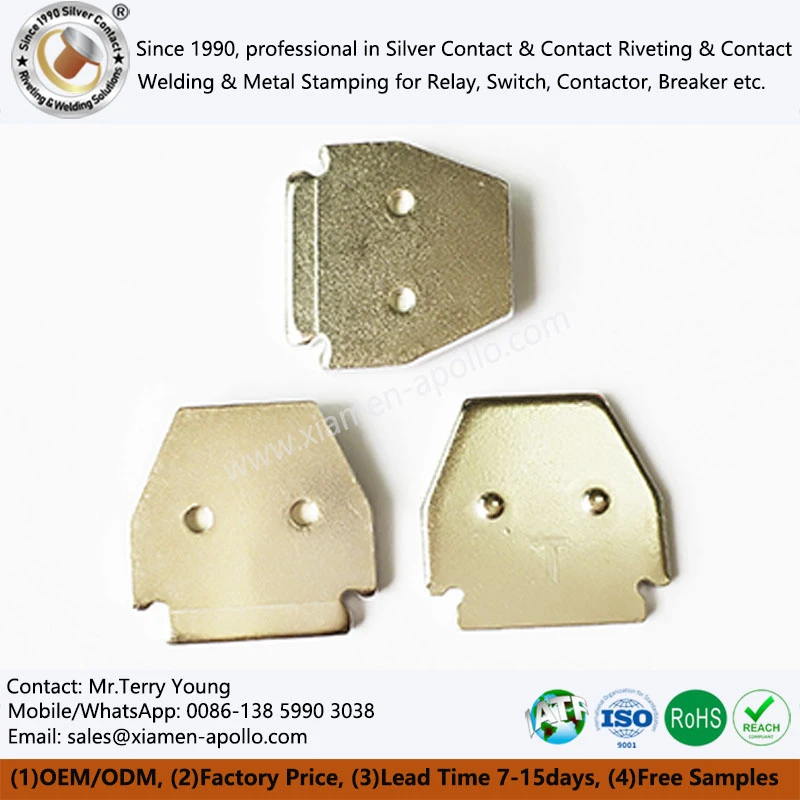

Ir-relay DC ta'-vultaġġ għoli jservi bħala s-salvagwardja finali għas-sikurezza elettrika f'vetturi tal-enerġija ġodda. Huwa biss responsabbli għall-ġestjoni tal-konnessjoni elettrika u l-iskonnessjoni bejn il-pakkett tal-batterija u l-kontrollur tal-mutur-li jistabbilixxi konnessjoni waqt it-tħaddim tas-sistema, jipprovdi iżolament meta s-sistema tingħalaq, u tinterrompi ċ-ċirkwit fil-każ ta 'ħsara. Mingħajr dan il-komponent kritiku, vettura elettrika la tista' tibda u lanqas titwaqqaf b'mod sikur. Madankollu, huwa l-element intern apparentement sempliċi-l-EV Relay Armature-li jikkostitwixxi l-fattur ewlieni li jiddetermina jekk il-kuntatti tar-relay jistgħux jidħlu u jinqalgħu b'mod affidabbli taħt kundizzjonijiet ta 'vultaġġ għoli u kurrent għoli. Il-kompożizzjoni materjali tagħha, il-preċiżjoni tal-manifattura u t-trattament tal-wiċċ jiddefinixxu direttament il-klassifikazzjoni tas-sigurtà tal-assemblaġġ tar-relay kollu.

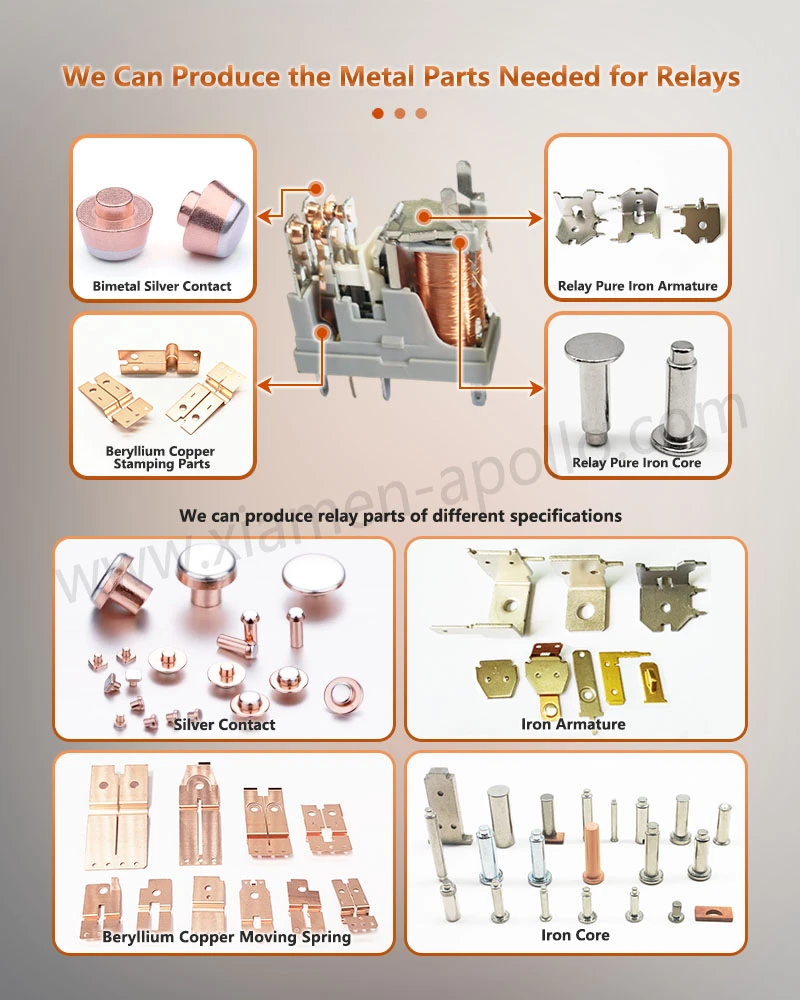

Bħala medja, vettura ġdida tal-enerġija hija mgħammra b'ħames sa tmien relays DC ta' vultaġġ għoli-, inklużi relays prinċipali, relays ta' pre-ċarġ, relays ta' ċar-veloċi, u relays ta' tagħmir awżiljarju. Il-loġika operattiva tal-armatura tar-relay EV hija sempliċi: meta l-coil jiġi enerġizzat, jiġġenera kamp manjetiku li jattira l-qalba tal-ħadid li tiċċaqlaq, tegħleb it-tensjoni tar-rebbiegħa biex tagħlaq il-kuntatti elettriċi; bil-maqlub, meta tinqata 'l-enerġija, il-kamp manjetiku jinħall, u r-rebbiegħa terġa' lura l-qalba għall-pożizzjoni oriġinali tagħha, u b'hekk tiftaħ iċ-ċirkwit. Madankollu, fi ħdan pjattaformi ta'-vultaġġ għoli li joperaw f'400V jew saħansitra 800V, din is-sekwenza ta' "ingaġġ-u-rilaxx" trid tiġi eżegwita fi żmien ftit millisekondi. Fl-istess ħin, l-armatura għandha tiflaħ kurrenti ta' tagħbija li jilħqu mijiet ta' amperes kif ukoll ix-xokk qawwi ta' l-ark elettriku ġġenerat matul il-mument ta' interruzzjoni ta' ċirkwit-kundizzjonijiet li jimponu talbiet estremament rigorużi fuq il-veloċità tar-rispons u l-prestazzjoni manjetika ta' l-armatura.
L-għażla tal-materjal għall-armatura li tiċċaqlaq tikkostitwixxi l-ostaklu tekniku primarju. L-armatura għar-rilejs EV hija tipikament ittimbrata minn folji tal-ħadid pur; din l-għażla hija mmexxija mill-permeabilità manjetika eċċezzjonalment għolja tal-ħadid pur u l-koerċività estremament baxxa. Mal-enerġizzazzjoni, magnetizes u jimpenja ruħu malajr; bil-maqlub, meta tiskonnettja l-enerġija, hija demagnetizes u rilaxxi malajr, tevita kwalunkwe rilaxx ittardjat ikkawżat minn isteresi manjetika. Barra minn hekk, ħadid pur jiftaħar b'intensità ta 'induzzjoni manjetika ta' saturazzjoni li taqbeż 2.1 Tesla, li tippermettilu jiġġenera attrazzjoni elettromanjetika suffiċjenti-anke taħt ir-restrizzjoni ta 'ampere tal-koljaturi limitati-dawriet- biex tegħleb il-forza opposta eżerċitata mill-molol tal-kuntatt. Jekk il-materjal ikun fih livelli eċċessivi ta 'karbonju jew impuritajiet, il-proprjetajiet manjetiċi tiegħu jiddegradaw; dan jista 'jwassal għal kwistjonijiet fejn ir-relay jonqos milli jimpenja bis-sħiħ jew jirrilaxxa b'mod nadif, li jirriżulta direttament f'iwweldjar ta' kuntatt jew adeżjoni.
Ir-reżistenza ta' vultaġġ għoli-mhijiex biss kwistjoni ta' insulazzjoni elettrika; hija fundamentalment sfida fid-disinn taċ-ċirkwit manjetiku. Strutturalment, l-armatura għal relays elettromanjetiċi EV teħtieġ kontroll preċiż fuq id-distakk ta 'l-arja bejn l-armatura li tiċċaqlaq u l-qalba wieqfa: jekk id-distakk ikun dejjaq wisq, isir suxxettibbli għal tqassim dielettriku taħt vultaġġ għoli; bil-maqlub, jekk id-distakk ikun wiesa 'wisq, ir-riluttanza manjetika tiżdied, li teħtieġ kurrent ta' coil ogħla biex jinkiseb ingaġġ. Fil-prattika ta' l-inġinerija, struttura ta' insulazzjoni f'diversi stadji hija tipikament użata, li tinvolvi l-applikazzjoni ta' verniċ iżolanti reżistenti għal-temperatura-għoli fuq l-uċuħ tal-qalba u l-mili tal-vojt ta' kuntatt b'medja tat-tifi ta' l-ark-. Dan jiżgura li creepage tal-wiċċ ma jseħħx meta l-kuntatti jisseparaw taħt vultaġġ operattiv ta '800V. Il-ġeometrija tal-armatura li tiċċaqlaq hija wkoll ottimizzata; Strutturi f'forma ta' E-jew forma ta' U-huma utilizzati biex ixerrdu b'mod effettiv il-fluss manjetiku, u b'hekk jipprevjenu varjazzjonijiet fil-forza tal-attrazzjoni kkawżati minn saturazzjoni manjetika lokalizzata.
Ir-reżistenza għal żidiet fil-kurrent hija d-differenzjatur kritiku li jiddistingwi r-relays ta' vultaġġ għoli-mill-kontropartijiet standard tagħhom. Il-vantaġġ ewlieni tal-ħadid manjetiku artab użat fl-armaturi tar-relay EV jinsab fil-kombinazzjoni tiegħu ta 'koerċività baxxa u permeabilità manjetika għolja. Fil-mument tal-għeluq taċ-ċirkwit, tagħbijiet abilità jiġġeneraw żieda fil-kurrent li tista 'tkun diversi drabi l-kobor tal-kurrent nominali; din iż-żieda temporanja tista 'tikkawża li l-kuntatti ta' relays konvenzjonali jiddewweb u wweldjatura flimkien. B'differenza minn materjali standard, ħadid manjetiku artab ma jisħonx iżżejjed minħabba telf ta 'isteresi taħt kundizzjonijiet ta' kurrent għoli istantanju. Meta kkombinat ma ' disinn tal-qalba trasversali ottimizzat-, dan il-materjal jippermetti li d-densità tal-fluss manjetiku tinżamm taħt il-punt ta 'saturazzjoni, u jiżgura li l-armatura li tiċċaqlaq tibqa' ħielsa mit-twaħħil manjetiku-anke meta l-kurrent tat-tagħbija jilħaq għaxar darbiet il-valur nominali tiegħu. Ir-reżistenza għax-xokk tal-qalba ta' l-armatura ta' relay ta'-vultaġġ għoli mhijiex fundamentalment dwar "reżistenza bruta-forza," iżda pjuttost dwar li jiġi żgurat li l-fluss manjetiku jkollu triq ċara x'jsegwi-li jibqa' la saturat u lanqas staġnat-matul il-mument tal-impatt. Din il-kapaċità tiddependi kompletament fuq l-interazzjoni sinerġistika bejn il-kurva B-H tal-materjal u d-disinn strutturali.
It-trażżin tal-ark u l-kapaċitajiet tal-iswiċċjar fl-aħħar mill-aħħar jiddependu fuq is-sistema tal-kuntatt; konsegwentement, l-affidabbiltà tas-sistema ta 'kuntatt hija determinata mill-preċiżjoni tal-manifattura tal-komponenti tal-metall armatura tar-relay EV. Il-flatness tal-qalba tal-armatura għandha tkun ikkontrollata fi żmien 0.02 mm, u l-ħruxija tal-wiċċ tagħha (Ra) m'għandhiex teċċedi 0.8 μm; anke l-iċken warping jista 'jwassal għal allinjament ħażin tal-kuntatt, li jikkawża li l-ark jivvjaġġa lejn naħa waħda waqt il-bidla u jirriżulta f'erożjoni tal-kuntatt. It-tneħħija fid-die tal-ittimbrar hija tipikament stabbilita għal 3% sa 5% tal-ħxuna tal-materjal; wara l-proċess ta 'blanking, il-partijiet għandhom jiġu deburred u ittemprati biex ittaffi l-istress interni, u b'hekk tiġi evitata deformazzjoni gradwali waqt l-assemblaġġ sussegwenti. It-tolleranza pożizzjonali għat-toqob tal-immuntar hija kkontrollata b'mod strett fi ± 0.1 mm; in-nuqqas li jaderixxi ma 'din it-tolleranza jista' jirriżulta f'qalba tal-armatura inklinata wara l-assemblaġġ, li jwassal għal pressjoni ta 'kuntatt irregolari u kundizzjonijiet ta' tisħin żejjed lokalizzati-li fl-aħħar mill-aħħar iqanqlu ħsara fl-apparat.
It-trattament tal-wiċċ iservi bħala s-salvagwardja finali għall-affidabbiltà fit-tul-tal-qalba tal-armatura. Il-pjanċi tal-armatura fir-rilejs EV huma tipikament fabbrikati minn ħadid pur, li d-dgħjufija primarja tiegħu hija s-suxxettibilità tiegħu għall-ossidazzjoni. Peress li s-sadid jaġixxi bħala iżolatur elettriku, il-preżenza tiegħu żżid id-distakk manjetiku ta 'l-arja fiċ-ċirkwit u tnaqqas il-forza ta' attrazzjoni manjetika. Fil-prattika tal-inġinerija, il-komponenti huma tipikament miksija b'nikil jew żingu; il-ħxuna tal-kisi hija kkontrollata f'medda ta' 3 sa 8 μm-speċifikament, Akbar minn jew ugwali għal 5 μm għal ambjenti operattivi standard u Akbar minn jew ugwali għal 8 μm għal ambjenti korrużivi. Lil hinn mill-provvista ta 'protezzjoni kontra s-sadid, il-kisi jservi wkoll biex inaqqas ir-reżistenza tal-kuntatt, peress li l-ossidi tan-nikil u ż-żingu juru konduttività elettrika ferm ogħla minn ossidi tal-ħadid. Fit-testijiet tal-korrużjoni tal-isprej tal-melħ, saff tal-kisi applikat sew għandu jiflaħ espożizzjoni għal aktar minn 1,000 siegħa mingħajr ma juri sinjali ta '"sadid aħmar." Ħsara fil-qalba ta' l-armatura ta' relay ta'-vultaġġ għoli rari toriġina matul l-ewwel ċiklu ta' attwazzjoni tiegħu; minflok, tipikament jibda bil-korrużjoni li tibda f'toqob mikroskopiċi fis-saff tal-kisi, li twassal għal żieda gradwali fir-riluttanza manjetika u sena{15}}aktar minn-sena tnaqqis fl-attrazzjoni manjetika-proċess ta' deterjorazzjoni li ħafna drabi ma jinstabx sakemm operazzjoni sussegwenti ta' qabel- ifalli.
Il-ħames kapaċitajiet ewlenin ta'-relays DC ta' vultaġġ għoli-għoli-reżistu għal vultaġġ għoli, reżistenza għat-tagħbija, reżistenza għal xokk, trażżin tal-ark, u kapaċità ta' tkissir- finalment jikkonverġu fuq komponent wieħed: l-armatura. Il-kompożizzjoni tal-materjal tiddetta proprjetajiet manjetiċi; il-preċiżjoni tiddetermina l-allinjament tal-kuntatt; u l-kisi tal-wiċċ jiżgura-affidabbiltà fit-tul-kull wieħed huwa indispensabbli. Bi tweġiba għat-talbiet tal-pjattaformi 800V u t-tendenza lejn iċċarġjar ultra-veloċi, l-għażla tal-materjali u l-proċessi tal-manifattura qed tinbidel minn approċċ immexxi mill-esperjenza-għal wieħed immexxi mis-simulazzjoni; L-analiżi taċ-ċirkwit manjetiku tal-element finit u l-kumpens tal-ispringback tal-ittimbrar issa saru prattika standard fid-disinn.
Mistoqsijiet Frekwenti
1. Liema materjal jintuża għall-Armatura Manjetika Artab għal EV Relay?
L-armaturi tar-relay EV huma tipikament manifatturati minn-ħadid ta' purità għolja jew ħadid manjetiku artab minħabba l-permeabilità manjetika għolja u l-koerċività baxxa tagħhom.
2. Għaliex il-ħadid pur huwa preferut għall-Armatura tal-Ħadid Pur għal EV Relay?
Ħadid pur jipprovdi manjetizzazzjoni u demagnetization veloċi, u jiżgura prestazzjoni ta 'swiċċjar affidabbli f'relays DC ta' -vultaġġ għoli.
3. Liema kisi jintuża fuq il-Pjanċa tal-Armatura Mobbli għal EV Relay?
Il-kisi tan-nikil u l-kisi taż-żingu huma komunement applikati biex itejbu r-reżistenza għall-korrużjoni u l-prestazzjoni manjetika fit-tul-.
