Prinċipju ta 'Ħidma U Applikazzjoni ta' Relay: Komponenti ewlenin fis-Sistema ta 'Kontroll Elettriku

Bħala komponent ewlieni fis-sistemi ta 'kontroll elettriku, ir-rilejs jintużaw ħafna f'diversi tagħmir elettriku u sistemi ta' awtomazzjoni. Huwa mhux biss mezz ta 'swiċċjar, iżda wkoll għandu rwol indispensabbli fl-inġinerija elettrika moderna.

Relay huwa apparat ta 'swiċċjar elettriku bbażat fuq azzjoni elettromanjetika, li jikkontrolla l-istat tal-iswiċċ taċ-ċirkwit billi jirċievi sinjali kurrenti. Normalment ikun magħmul minn elettrokalamiti, molol, kuntatti, eċċ Meta l-kurrent jgħaddi mill-coil tar-relay, l-elettromanjet jiġġenera kamp manjetiku, li jmexxi l-azzjoni tal-kuntatti, u b'hekk jirrealizza l-kontroll taċ-ċirkwit. L-użu ta 'rilejs jista' jirrealizza kontroll mill-bogħod, tħaddim awtomatiku u protezzjoni tas-sistema ta 'tagħmir elettriku, u jtejjeb il-flessibilità u l-affidabbiltà tas-sistemi elettriċi. TagħnaKuntatti tal-fidda solidajistgħu jiġu applikati għal relays, u l-materjali ta 'kwalità għolja tagħhom għandhom konduttività tajba u reżistenza għall-korrużjoni.

Relay Elettromanjetiku

• Mekkaniżmu ta 'attrazzjoni elettromanjetika:Il-prinċipju bażiku tax-xogħol tar-relay elettromanjetiku huwa li tuża l-attrazzjoni tal-elettrokalamita biex tħaddem is-swiċċ. Meta l-kurrent jgħaddi mill-coil tar-relay, l-elettrokalamita tiġġenera kamp manjetiku, li jattira l-qalba tal-ħadid, u b'hekk imexxi l-moviment tal-kuntatti. L-għeluq jew il-ftuħ tal-kuntatti jibdel l-istat on-off taċ-ċirkwit.

• Kuntatti normalment miftuħa u normalment magħluqa:Ir-rilejs elettromanjetiċi għandhom żewġ tipi ta 'kuntatti: normalment miftuħa (NO) u normalment magħluqa (NC). Il-kuntatti normalment miftuħa jibqgħu miftuħa meta r-relay ma jkunx enerġizzat u jagħlqu meta r-relay ikun enerġizzat; kuntatti normalment magħluqa huma magħluqa meta r-relay ma jkunx enerġizzat u miftuħ wara enerġizzazzjoni. Il-bidliet fl-istat ta 'dawn il-kuntatti jiddeterminaw l-azzjoni tal-bidla taċ-ċirkwit.

Relay ta' stat solidu

• Iżolament optoelettroniku:Ir-relays ta 'stat solidu jużaw teknoloġija ta' iżolament optoelettroniku u m'għandhomx partijiet li jiċċaqilqu mekkaniċi. Jiġġenera sinjali tad-dawl permezz ta 'diodes li jarmu d-dawl LED biex jattiva sensuri fotoelettriċi, u b'hekk jikkontrolla l-istat tal-bidla taċ-ċirkwit tal-ħruġ. Id-disinn ta 'rilejs ta' stat solidu jagħmilha veloċità għolja ta 'rispons u durabilità.

• Vantaġġi:Meta mqabbel mar-rilejs elettromanjetiċi, ir-rilejs ta 'stat solidu għandhom ħajja ta' servizz itwal, veloċità ta 'swiċċjar aktar mgħaġġla, reżistenza ogħla għall-vibrazzjoni, l-ebda storbju u xedd mekkaniku, u huma adattati għal applikazzjonijiet ta' frekwenza għolja u ta 'qawwa għolja.

Time relay

• Funzjoni tal-ħin:Ir-relay tal-ħin jintegra funzjoni ta 'dewmien fil-ħin fiċ-ċirkwit tiegħu. Meta r-relay jirċievi sinjal tal-bidu, jaqleb l-istat tal-iswiċċ wara dewmien ta 'ħin stabbilit. Dan it-tip ta 'relay ħafna drabi jintuża għal bidu, waqfien u kontroll tal-proċess ittardjat tat-tagħmir.

• Applikazzjoni:Pereżempju, ir-relay tal-ħin jista 'jintuża biex jikkontrolla d-dewmien tal-bidu tal-mutur biex jiġi evitat iż-żieda kurrenti fil-bidu, jew ittardja l-enerġija mitfi wara li l-mutur jieqaf biex jipprevjeni l-għeluq f'daqqa tat-tagħmir.

Smart relay

• Funzjoni ta 'kontroll integrata:Ir-relays intelliġenti moderni mhux biss għandhom funzjonijiet bażiċi ta 'swiċċjar, iżda wkoll jintegraw aktar funzjonijiet ta' kontroll, bħal interfaces ta 'komunikazzjoni (bħal RS485, bus CAN, eċċ.), li jappoġġjaw monitoraġġ u kontroll mill-bogħod.

• Applikazzjoni:Fi djar intelliġenti u awtomazzjoni industrijali, smart relays jistgħu jiġu f'netwerk ma 'sensors u sistemi ta' kontroll għall-kontroll loġiku kumpless u l-akkwist tad-data, kisba ta 'ġestjoni tas-sistema aktar effiċjenti. TagħnaKuntatti tal-Punti ta' Liga tal-Fiddajistgħu jintużaw f'apparat tad-dar intelliġenti, u l-konduttività tagħhom għandha funzjoni ta 'rispons mgħaġġel għall-kurrent.

Kontroll tal-Appliance tad-Dar

Termostat: Fl-apparat tad-dar bħal arja kondizzjonata u refriġeraturi, relays huma użati għall-kontroll tat-temperatura. Pereżempju, it-termostat fi friġġ juża relays biex jixgħel u jitfi l-kompressur u jaġġusta l-istat operattiv skont il-bidliet fit-temperatura.
Kontroll tal-Programm: Il-kontroll tal-programm fil-magni tal-ħasil jiddependi wkoll fuq relays, li jintużaw biex jikkontrollaw stadji differenti tal-ħasil.

Awtomazzjoni Industrijali

Sistema ta 'Kontroll PLC: Fl-awtomazzjoni industrijali, ir-rilejs jintużaw bħala unitajiet ta' eżekuzzjoni ta 'PLC (Kontrollur Loġiku Programmabbli) biex jikkontrollaw ix-xgħel u t-tifi ta' magni u tagħmir. PLC jikkontrolla t-tagħmir fuq il-linja ta 'produzzjoni permezz ta' relays għal operazzjonijiet awtomatizzati.
Kontroll tal-Linja ta 'Produzzjoni: L-applikazzjoni ta' relays fuq linji ta 'produzzjoni hija kruċjali. Huma jikkoordinaw u awtomatizzati proċessi ta 'produzzjoni billi jikkontrollaw b'mod preċiż kull stazzjon tax-xogħol. TagħnaRivets ta' Kuntatt tal-Fidda Solidaużati fir-rilejs mhux biss jiżguraw it-trażmissjoni effiċjenti tal-kurrent, iżda wkoll itejbu ħafna r-reżistenza għall-ilbies u l-affidabbiltà tal-kuntatti.

Ġestjoni tat-Traffiku

Kontroll tad-Dwal tat-Traffiku: Ir-relays huma responsabbli għall-kontroll tal-bidla tad-dwal tat-traffiku fis-sistema tad-dwal tat-traffiku biex jiżguraw traffiku bla xkiel u sikur. Ir-relays jintużaw biex jaqilbu awtomatikament bejn stati differenti tas-sinjali biex jiżguraw l-implimentazzjoni tar-regoli tat-traffiku.
Sistema tas-sinjali tal-ferroviji: Ir-rilejs jintużaw fis-sistemi tas-sinjali tal-ferroviji biex jikkontrollaw is-sinjali tat-tħaddim tal-ferroviji, jiżguraw distanzi sikuri bejn il-ferroviji, u jipprevjenu inċidenti.

Sistema ta 'enerġija

Protezzjoni ta 'l-enerġija: Fis-sistemi ta' l-enerġija, ir-rilejs jintużaw għal protezzjoni ta 'tagħbija żejda, protezzjoni ta' ċirkwit qasir u funzjonijiet oħra. Meta l-kurrent jaqbeż il-valur stabbilit, ir-relay tal-protezzjoni awtomatikament skonnettja ċ-ċirkwit biex jipprevjeni ħsara fit-tagħmir.
Kontroll tat-tagħbija: Ir-rilejs jintużaw għall-bidla awtomatika tat-tagħbijiet tal-enerġija, bħall-bdil tal-qawwa tal-backup matul il-perjodi tal-ogħla konsum tal-enerġija biex jiġi ottimizzat l-użu tar-riżorsi tal-enerġija.

Dar intelliġenti

Swiċċ intelliġenti: Ir-relays jintużaw f'sistemi tad-dar intelliġenti biex jikkontrollaw id-dawl, l-arja kondizzjonata u tagħmir ieħor. Billi tikkonnettja mas-sistema tad-dar intelliġenti, ir-relay jista 'jaġġusta awtomatikament l-istatus tal-apparat skont il-ħtiġijiet tal-utent.

Kontroll mill-bogħod: L-utenti jistgħu jikkontrollaw ir-relays mill-bogħod permezz ta 'applikazzjonijiet tat-telefon ċellulari jew assistenti tal-vuċi biex jaqilbu l-apparat tad-dar u jtejbu l-konvenjenza tal-ħajja.

Il-progress teknoloġiku jippromwovi l-iżvilupp tar-rilejs

Żvilupp intelliġenti: Relays moderni qed isiru aktar u aktar intelliġenti, u jintegraw aktar funzjonijiet, bħal kontroll mill-bogħod, monitoraġġ tad-dejta, eċċ. L-emerġenza ta 'rilejs intelliġenti tagħmel il-kontroll tas-sistema aktar flessibbli u effiċjenti. Ir-Rivets ta 'Kuntatt Solidi tal-fidda tagħna jadotta sistemi ta' kontroll intelliġenti fil-proċess ta 'produzzjoni, u l-eżattezza tal-prodotti u l-purità tal-materjali huma garantiti sew.
Titjib tal-materjal u tal-proċess: L-applikazzjoni ta 'materjali ġodda u proċessi ta' manifattura avvanzati tejbet id-durabilità u l-prestazzjoni tar-rilejs. Pereżempju, l-użu ta 'ligi ta' temperatura għolja u materjali reżistenti għall-korrużjoni tejjeb l-affidabbiltà tar-rilejs f'ambjenti ħarxa.

Applikazzjoni ta' relays f'sistemi ta' awtomazzjoni u intelliġenti

Industrija 4.0: Fl-era tal-Industrija 4.0, ir-relays għandhom rwol importanti f'linji ta' produzzjoni awtomatizzati u sistemi ta' manifattura intelliġenti. Jgħinu biex jinkiseb kontroll preċiż u ġbir ta 'dejta tal-proċessi ta' produzzjoni.
Trasport intelliġenti: F'sistemi ta 'trasport intelliġenti, ir-Rivets ta' Kuntatt tal-Fidda Solida tagħna għandhom rwol ewlieni fir-rilejs, u jtejbu b'mod sinifikanti l-livell ta 'intelliġenza tal-ġestjoni tat-traffiku billi jikkontrollaw b'mod preċiż id-dwal tat-traffiku u s-sistemi ta' monitoraġġ tat-toroq.

Xejra ta 'żvilupp futur ta' relays

Integrazzjoni ogħla: Ir-rilejs futuri se jintegraw aktar funzjonijiet, bħal sensuri, moduli ta 'komunikazzjoni, eċċ., Biex jinkisbu kompiti ta' kontroll aktar kumplessi.
Ħarsien ekoloġiku u ambjentali: Żviluppa relays li ma jagħmlux ħsara lill-ambjent biex jitnaqqas l-impatt fuq l-ambjent, ittejjeb l-effiċjenza tal-enerġija, u tissodisfa r-rekwiżiti tal-iżvilupp sostenibbli.

prodotti tagħna

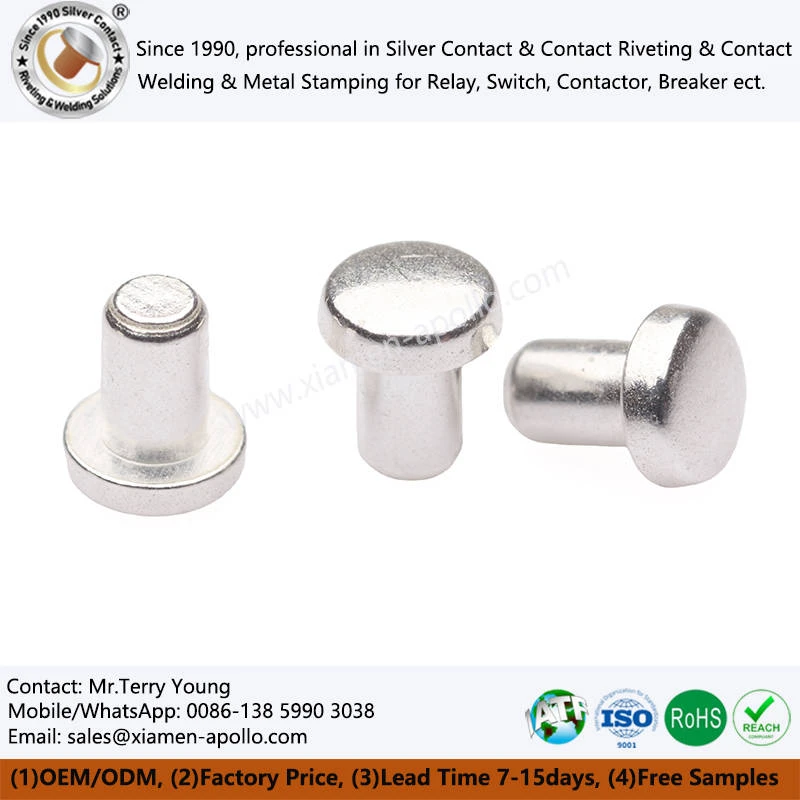

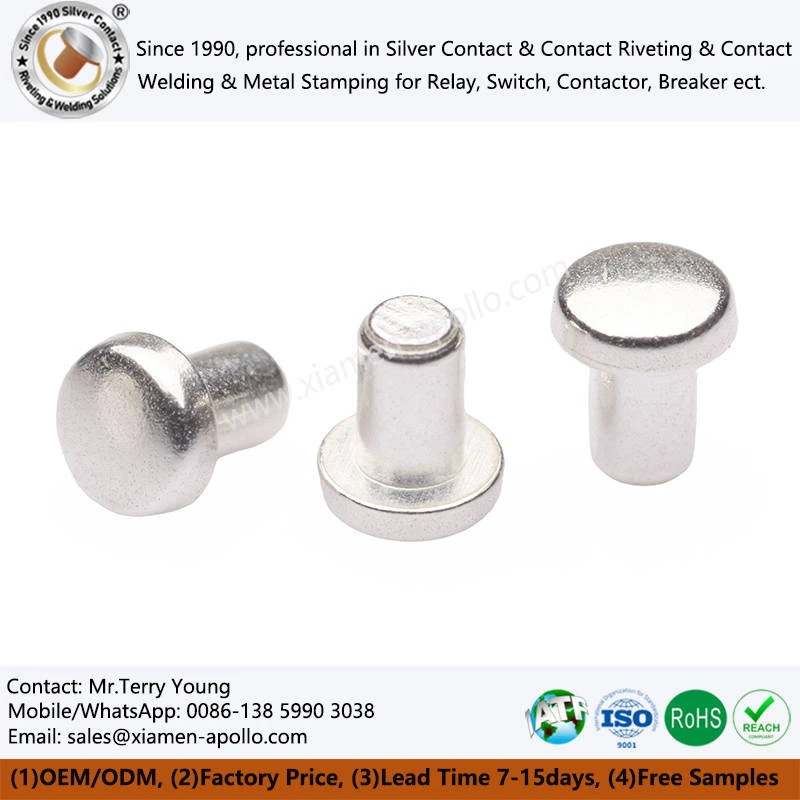

Solidu tagħnaKuntatt tal-fiddaIr-rivets huma magħrufa għall-konduttività eċċellenti u r-reżistenza tal-kuntatt baxxa tagħhom, u huma ddisinjati għal applikazzjonijiet elettriċi ta 'preċiżjoni għolja u ta' frekwenza għolja. Il-purità għolja tal-fidda tiżgura effiċjenza eċċellenti tal-konduzzjoni tal-kurrent, li tippermetti li l-kuntatti jibqgħu stabbli taħt tagħbija kurrenti u jnaqqsu t-telf tal-enerġija. Kemm jekk użati f'apparat elettroniku high-end jew sistemi ta 'kontroll kritiċi, il-kuntatti tal-fidda solida tagħna jistgħu jipprovdu affidabilità mingħajr paragun u prestazzjoni eċċellenti, u jiżguraw tħaddim stabbli tat-tagħmir fl-ambjenti tax-xogħol l-aktar impenjattivi.



Barra minn hekk, ir-reżistenza għall-ossidazzjoni eċċellenti u r-reżistenza għall-korrużjoni tal-Kuntatti tal-Punti tal-Liga tal-Fidda jagħmluhom jaħdmu tajjeb f'użu fit-tul. Jistgħu jirreżistu b'mod effettiv l-erożjoni tal-wiċċ ta 'kuntatt minn fatturi ambjentali u jżommu kuntatt elettriku stabbli fit-tul.

titgħallem aktar
