Disinn tal-qalba tar-relay elettromanjetiku u sigurtà tas-sistema: Analiżi Sħiħa Mill-Għażla tal-Materjal sa Speċifikazzjonijiet tal-Applikazzjoni

Fil-kontroll industrijali, sistemi ta 'enerġija, u apparati intelliġenti, relays elettromanjetiċi jservu bħala komponenti ewlenin għall-iżolament taċ-ċirkwit u swiċċjar awtomatiku, u l-affidabbiltà tagħhom taffettwa direttament it-tħaddim sikur tas-sistema kollha. Minkejja l-istruttura apparentement sempliċi tagħhom, id-disinn u l-ispeċifikazzjonijiet ġenerali tal-użu tar-Relay Iron Core intern tagħhom jinvolvu loġika teknika kumplessa. F'dawn l-aħħar snin, inċidenti frekwenti ta 'tisħin żejjed tar-relay, adeżjoni tal-kuntatt, u anke nirien ikkawżati minn użu ħażin ta' materjali Coil Soft Iron Core, tħaddim eċċessiv, jew adattament ambjentali mhux xieraq jenfasizzaw l-importanza ta 'kontroll tekniku komprensiv tul il-katina kollha, mid-disinn sa l-użu aħħari-.

Il-prinċipju ta' ħidma ta' relay elettromanjetiku jiddependi fuq mekkaniżmu ċikliku ta' "manjetiżmu li jiġġenera l-elettriku, attrazzjoni manjetika, u rilaxx ta' qawwa-off." Għalhekk, il-qalba għal relay elettromanjetiku għandha tuża materjal manjetiku artab b'permeabilità għolja u rimanenza baxxa, bħal ħadid pur elettriku (DT4C), azzar tas-silikon, jew permalloy. Dawn il-qlub tal-ħadid manjetiku artab għal relays għandhom il-karatteristiċi ewlenin li ġejjin:

Permeabilità inizjali μi Akbar minn jew ugwali għal 3000, li tiżgura forza manjetomotive suffiċjenti tista 'tiġi stabbilita b'kurrenti żgħar;
Coercivity Hc < 100 A/m, li tiżgura l-għajbien rapidu tal-manjetiżmu wara l-qawwa-mitfija, tipprevjeni l-armatura "twaħħil";
Induzzjoni manjetika ta 'saturazzjoni Bs Akbar minn jew ugwali għal 1.8 T, li tappoġġja kapaċitajiet ta' swiċċjar ta 'tagħbija għolja.

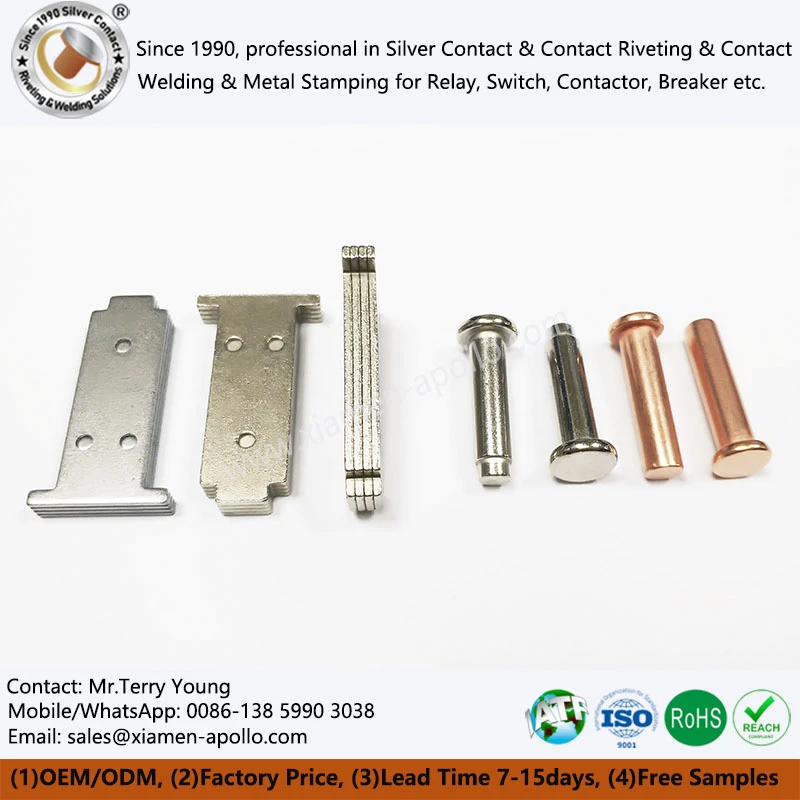

Jekk jintużaw kalamiti permanenti jew azzar tal-karbonju ordinarju, l-ewwel jikkawża li r-relay jinvolvi ruħu b'mod permanenti minħabba l-inkapaċità tal-kamp manjetiku inerenti tiegħu li jinħela; dan tal-aħħar jikkawża dewmien tar-rilaxx minħabba rimanenza għolja (Br > 0.5 T), potenzjalment iwassal għal ħsarat. Iron Core for Industrial Control Relay huwa tipikament iffurmat bl-użu ta 'proċess ta' forġa kiesħa, segwit minn ittemprar ta 'ħelsien mill-istress- biex jiġi eliminat l-ostruzzjoni tat-twebbis tax-xogħol tal-moviment tad-dominju manjetiku u tiġi żgurata konsistenza f'miljuni ta' ċikli.

Ir-rilejs huma estremament sensittivi għall-ambjent operattiv tagħhom, u bosta fatturi "mhux-elettriċi" ħafna drabi jiġu injorati:

Kontaminazzjoni tas-silikonju: Gomma tas-silikonju, żejt tas-silikonju, u materjali oħra jirrilaxxaw silosanes ta' piż-molekulari-baxx f'temperaturi għoljin, li jippenetraw mal-wiċċ tal-kuntatt u jiffurmaw film iżolanti, li jikkawżaw żieda fir-reżistenza tal-kuntatt jew saħansitra ċirkwit miftuħ. Għalhekk, l-użu ta' relays mhux issiġillati f'ambjenti li fihom is-silikon-huwa strettament ipprojbit.

Limitazzjonijiet tal-Proċess tat-Tindif: Il-vibrazzjonijiet ta '-frekwenza għolja tat-tindif ultrasoniku jistgħu faċilment jikkawżaw il-brilli tar-relay jinħallux jew il-wajers tal-koljaturi jinkisru; huwa rakkomandat li tuża ilma jagħli f'Inqas minn jew ugwali għal 40 grad għat-tindif, u dan huwa applikabbli biss għal prodotti tal-plastik-issiġillati.

Kontroll tal-istress mekkaniku: Meta tinstalla fuq il-PCB, tgħawweġx it-terminali tat-toqba-fi struttura li tissakkar waħedha- biex tevita li tagħmel ħsara lill-preload intern tar-rebbiegħa; il-forza ta 'inserzjoni għandha tkun ikkontrollata fi żmien 40-70 N, peress li forza eċċessiva tagħmel ħsara lill-kisi tat-terminal.

Anke meta jintużaw prodotti kwalifikati, għad hemm bżonn ta' diversi difiżi ta' sikurezza:

Disinn reżistenti-nirien: Ikkonnettja fjusis jew PTCs f'serje fiċ-ċirkwit tal-enerġija biex tevita li ċ-ċirkwiti qosra tar-relay jikkawżaw nirien;
Loġika ta' kontroll żejda: Sistemi kritiċi (bħal liftijiet u tagħmir mediku) għandhom jużaw mekkaniżmi ta' interlocking doppju-relay jew feedback tal-istatus biex jevitaw ħsarat minħabba fallimenti ta'-punt wieħed;

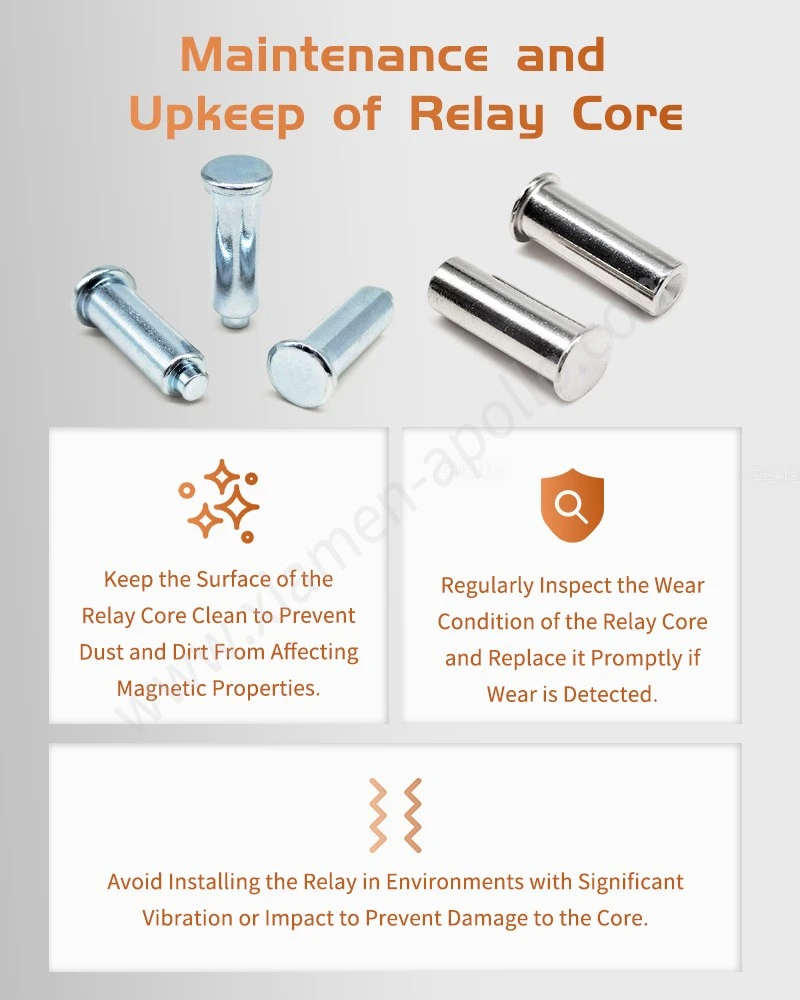

Mekkaniżmu ta 'manutenzjoni regolari: Wettaq testijiet perjodiċi tar-reżistenza tal-kuntatt fuq-relays ta' tagħbija għolja. Ladarba r-reżistenza tiżdied b'20%, hija meqjusa bħala t-tmiem tal-ħajja tagħha u għandha tiġi sostitwita.

Għandha tingħata attenzjoni speċjali lill-fatt li r-Relay Coil Core se jakkumula s-sħana minħabba t-telf tal-kurrent eddy u l-isteresi taħt tagħbija żejda fit-tul-, li jaċċellera t-tixjiħ tal-insulazzjoni. L-użu kontinwu fi stat degradat jista 'jikkawża skariku tal-korona u karbonizzazzjoni, li finalment iwassal għal nar. Għalhekk, it-tħaddim li jaqbeż il-vultaġġ massimu permissibbli tal-coil, il-kurrent nominali tal-kuntatt, jew il-frekwenza tal-iswiċċjar huwa strettament ipprojbit.

Bl-avvanz tal-Industrija 4.0, il-ġenerazzjoni li jmiss ta 'rilejs qed tintegra sensing tat-temperatura, għadd ta' azzjoni, u funzjonijiet ta 'tbassir tal-ħsarat. Pereżempju, billi timmonitorja r-rata ta 'żieda fit-temperatura tal-Pure Iron Relay Core, it-tendenza tat-tixjiħ tal-coil tista' tiġi mbassra; bidliet fil-ħin tal-bounce jistgħu jintużaw biex jiġi vvalutat l-ilbies tal-kuntatt. Din id-dejta tittella’ fil-PLC permezz ta’ IO-Link jew Modbus, li tippermetti manutenzjoni ta’ tbassir u ttejjeb b’mod fundamentali d-disponibbiltà tas-sistema.

Għalkemm ir-rilejs elettromanjetiċi huma komponenti tradizzjonali, id-disinn tal-qalba, l-għażla tal-materjal u l-ispeċifikazzjonijiet tal-applikazzjoni tagħhom huma dejjem fuq quddiem nett tal-evoluzzjoni teknoloġika. Mill-proċess tal-forġa kiesħa tal-Qalba tal-Ħadid DT4C sal-arkitettura tas-sigurtà fil-livell tas-sistema-, kull dettall huwa relatat mat-tagħmir u s-sigurtà personali. Huwa biss bl-integrazzjoni profonda tax-xjenza tal-materjali, it-teorija elettromanjetika u l-prattika tal-inġinerija li l-għan ta '"falliment żero" jista' jintlaħaq taħt kundizzjonijiet operattivi kumplessi.

Jekk qed tiżviluppa sistema ta' kontroll ta'-affidabbiltà għolja jew teħtieġ valutazzjoni tas-sikurezza tal-għażla tar-relay eżistenti tiegħek u s-soluzzjonijiet tal-applikazzjoni, jekk jogħġbok ikkuntattjana. Aħna ser nipprovdu appoġġ tekniku sħiħ, minnIntestatura kiesħa Qalba tal-Ħadid Purdata materjali għad-disinn tas-sigurtà tas-sistema.
