Hekk kif it-tagħmir elettriku jsir aktar kompatt u t-tolleranzi mekkaniċi jsiru aktar stretti, l-għażla tal-materjal għal komponenti konduttivi stampati qed issir dejjem aktar eżiġenti. Ligi konvenzjonali tar-ram jistgħu jipprovdu konduttività elettrika tajba, iżda applikazzjonijiet li jeħtieġu forza għolja tar-rebbiegħa, reżistenza għall-għeja, reżistenza għall-ilbies, u stabbiltà dimensjonali ħafna drabi jeħtieġu soluzzjoni materjali differenti.
Il-berillju tar-ram, magħruf ukoll bħala ram tal-berillju jew CuBe, qed jiġbed l-attenzjoni kontinwa f'dawn l-applikazzjonijiet minħabba li jgħaqqad saħħa mekkanika għolja ma 'konduttività elettrika u termali utli. Dawn il-karatteristiċi jagħmlu l-Partijiet tal-Ittimbrar tal-Folji tal-Metal tar-Ram Berillju adattati għal konnetturi, komponenti ta 'relay, kuntatti ta' swiċċ, terminali, molol, klipps, komponenti tas-sensuri, u partijiet oħra tal-metall ta 'preċiżjoni.
Berillju tar-ram: Liga tar-ram iddisinjata għas-saħħa u l-konduttività
Il-berillju tar-ram huwa liga bbażata fuq ir-ram-li fiha l-berillju bħala l-element ta' tisħiħ primarju. Gradi kummerċjali komunement fihom madwar 0.5%-3% berillju, b'xi gradi jużaw ukoll kobalt, nikil, jew elementi oħra ta 'liga biex jaġġustaw il-proprjetajiet mekkaniċi u elettriċi.
Il-vantaġġ ewlieni ta 'CuBe mhuwiex sempliċement il-konduttività jew is-saħħa tiegħu individwalment, iżda l-abbiltà li tinkiseb taħlita ta' proprjetajiet li hija diffiċli biex tinkiseb b'ligi tar-ram konvenzjonali.
Skont il-grad tal-liga u l-kundizzjoni tat-trattament tas-sħana-, il-berillju tar-ram jista 'jikseb saħħa u ebusija għolja tat-tensjoni filwaqt li jżomm konduttività elettrika sinifikanti. Il-konduttività komunement taqa' f'medda ta' bejn wieħed u ieħor 20%–60% IACS għal gradi ta'-saħħa għolja, għalkemm il-valur attwali jiddependi ħafna fuq il-kompożizzjoni tal-liga, it-temper, u l-kundizzjoni tat-tixjiħ.
Dan il-bilanċ huwa partikolarment utli għal komponenti stampati li għandhom simultanjament iġorru kurrent elettriku u jżommu l-forza tar-rebbiegħa jew pressjoni ta 'kuntatt mekkaniku.
Għaliex il-berillju tar-ram huwa adattat għall-ittimbrar tal-folja tal-metall
Il-produzzjoni ta 'komponenti ta' preċiżjoni tal-berillju tar-ram ġeneralment tibda b'materjal ta 'folja jew strixxa fornuta f'kundizzjoni adattata għall-iffurmar. Il-materjal jista' mbagħad jiġi pproċessat permezz ta' operazzjonijiet ta' stampar bħal blanking, liwi, iffurmar, titqib, u ittimbrar progressiv-die.
Ir-relazzjoni bejn it-temper tal-materjal u l-proċess tal-ittimbrar hija importanti.
Kondizzjoni aktar artab jew ittrattata b'soluzzjoni- tipprovdi formabbiltà aħjar u tista' tkun ta' vantaġġ għal ġeometriji stampati kumplessi. Wara l-iffurmar, it-trattament tat-tixjiħ jista 'jżid l-ebusija, is-saħħa tat-tensjoni, is-saħħa tar-rendiment, u l-proprjetajiet tar-rebbiegħa.
Din is-sekwenza tal-ipproċessar tippermetti lill-manifatturi biex jisseparaw ir-rekwiżiti tal-iffurmar minn dawk tal-prestazzjoni mekkanika finali.
Għal Ittimbrar tar-Ram tal-Berillju għal Konnettur Elettriku, l-inġiniera għalhekk jeħtieġ li jikkunsidraw aktar mill-grad ta 'materjal nominali. Il-fatturi li ġejjin jistgħu jaffettwaw direttament il-komponent lest:
- Grad ta 'liga tar-ram tal-berillju
- Temper u ebusija inizjali
- Ħxuna tal-folja
- Raġġ tal-liwja
- Direzzjoni tal-ittimbrar relattiva għad-direzzjoni tal-irrumblar tal-materjal
- Forza tal-molla meħtieġa
- Temperatura tat-tixjiħ u ħin taż-żamma
- Tolleranza dimensjonali wara trattament bis-sħana
- Finitura tal-wiċċ u rekwiżiti tal-kisi
Dawn il-parametri għandhom jiġu stabbiliti flimkien waqt id-disinn tal-parti aktar milli evalwati b'mod indipendenti.

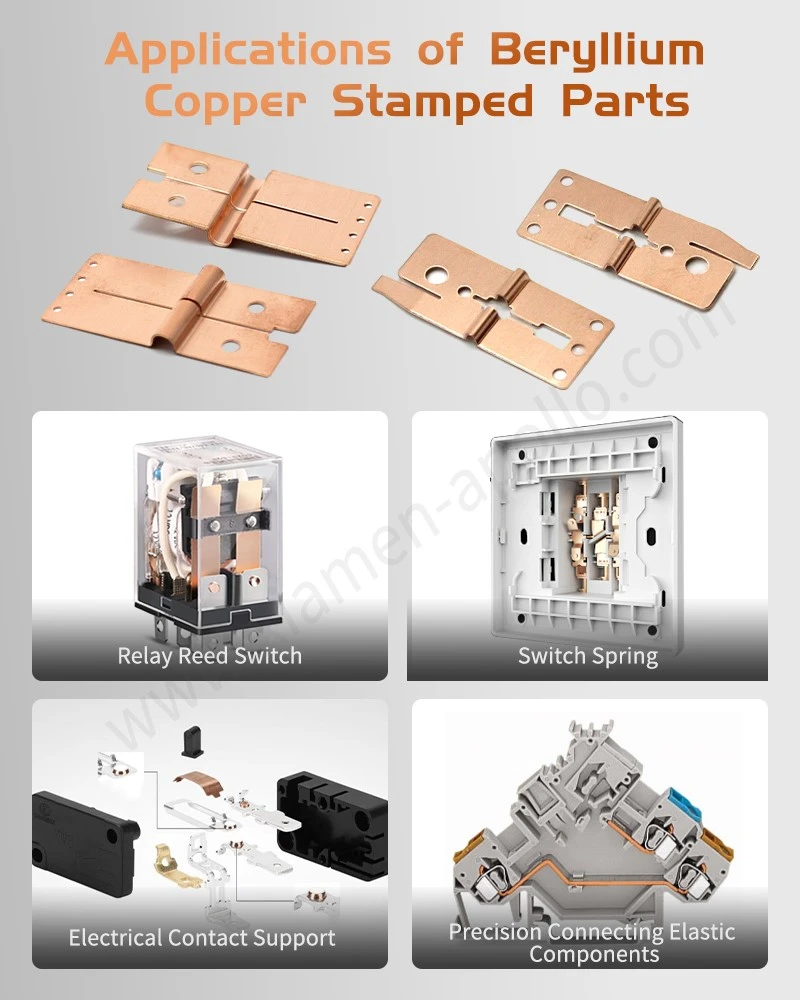

Applikazzjonijiet tal-Partijiet tal-Ittimbrar tal-Berillju tar-Ram Terminal
Il-kombinazzjoni ta 'konduttività elettrika, saħħa mekkanika, proprjetajiet tar-rebbiegħa, u reżistenza għall-ilbies tippermetti li partijiet ittimbrati ta' CuBe jintużaw f'diversi setturi industrijali.
Komponenti tar-relay u tal-iswiċċ
Partijiet tal-ittimbrar tal-berillju tar-ram jistgħu jintużaw għal molol relay, molol tal-iswiċċ, kuntatti elastiċi, terminals, klipps, u elementi strutturali oħra li jġorru kurrent-.
Il-materjal huwa partikolarment rilevanti fejn komponent għandu jżomm forza ta 'kuntatt fuq ċikli ta' swiċċjar ripetuti filwaqt li jikkontrolla r-reżistenza elettrika.
Konnetturi u Terminali
L-ittimbrar ta 'preċiżjoni CuBe huwa assoċjat b'mod wiesa' ma 'komponenti ta' konnettur elettriċi.
Terminali tal-konnettur jeħtieġu pressjoni ta 'kuntatt kkontrollata, konsistenza dimensjonali, konduttività, u reżistenza għall-għeja mekkanika. Il-berillju tar-ram jista' jipprovdi dawn il-proprjetajiet f'erja trasversali relattivament żgħira-.
Komponenti tipiċi jinkludu:
- Ikkuntattja terminali
- Kuntatti tar-rebbiegħa
- Klipps tal-konnettur
- Molol li jżommu
- Molol tal-ilqugħ
- Komponenti tal-batterija u tal-konnettur tal-enerġija
Molol elettriċi u elettroniċi
Il-limitu elastiku għoli ta 'preċipitazzjoni-CuBe imwebbes jagħmilha adattata għal molol żgħar u komponenti elettriċi-mgħobbija bil-molla.
Dan jinkludi komponenti użati f'sensors, swiċċijiet, strumentazzjoni, tagħmir ta 'komunikazzjoni, u assemblaġġi elettroniċi kompatti.
Komponenti tal-Iwweldjar tar-Reżistenza
Il-berillju tar-ram jista' jiġi kkunsidrat ukoll għal ċerti komponenti-relatati tal-iwweldjar fejn huma meħtieġa konduttività elettrika, konduttività termali, saħħa, u reżistenza għad-deformazzjoni.
L-għażla tal-materjal għandha tkun imqabbla mal-kurrent tal-iwweldjar, il-forza tal-elettrodu, iċ-ċiklu tad-dazju, it-temperatura operattiva u l-kundizzjonijiet tat-tkessiħ.
Komponenti Mekkaniċi ta' Preċiżjoni
Lil hinn mill-applikazzjonijiet elettriċi, l-ittimbrar tal-folji CuBe jista 'jipproduċi klipps, elementi li jżommu, dijaframmi, woxers tar-rebbiegħa, u komponenti ta' preċiżjoni oħra li jeħtieġu deformazzjoni elastika kkontrollata u stabbiltà dimensjonali.
Konsiderazzjonijiet tad-Disinn tal-Ittimbrar għal Berillju tar-Ram
Meta tiddisinja Parti tal-Ittimbrar tar-Ram BeCu għall-Aċċessorji tas-Socket, il-materjal għandu jiġi kkunsidrat flimkien mal-proċess tal-ittimbrar.
Ħxuna tal-folja
Il-ħxuna taffettwa l-{0}}kapaċità tal-ġarr kurrenti, l-ebusija, il-forza li tifforma, ir-rata tar-rebbiegħa, u d-dimensjonijiet tal-komponent finali. Komponenti rqaq ħafna jistgħu jeħtieġu kontroll aktar strett tat-tneħħija tal-ittimbrar u l-għoli tal-burr.
Raġġ tal-liwja
Ir-raġġ minimu tal-liwja prattiku jiddependi fuq il-grad tal-liga, it-temper, il-ħxuna tal-folja, id-direzzjoni tal-liwi u l-metodu tal-iffurmar.
L-użu ta 'raġġ eċċessivament żgħir jista' joħloq tensjoni lokalizzata u jżid ir-riskju ta 'qsim jew nuqqas ta' għeja prematura.
Clearance tal-Ittimbrar
It-tneħħija tad-die taffettwa l-formazzjoni tal-burr, il-kwalità tat-tarf, l-eżattezza dimensjonali, u l-użu tal-għodda. L-ispazju xieraq għandu jiġi determinat skond il-ħxuna tal-materjal u l-kundizzjoni mekkanika aktar milli jiġi applikat valur wieħed għall-gradi kollha ta 'CuBe.
Distorsjoni tat-Trattament tas-Sħana
It-trattament tat-tixjiħ jista 'jbiddel il-proprjetajiet mekkaniċi u jista' wkoll jaffettwa d-dimensjonijiet jew id-distribuzzjoni tal-istress residwu.
Għal komponenti b'rekwiżiti dimensjonali stretti, is-sekwenza tal-manifattura għandha tqis ir-relazzjoni bejn l-ittimbrar, il-ħelsien mill-istress, ix-xjuħija u l-ispezzjoni finali.
Trattament tal-wiċċ
Il-komponenti ttimbrati ta 'CuBe jistgħu jeħtieġu kisi skont ir-rekwiżiti elettriċi, ambjentali jew ta' kuntatt.
Konsiderazzjonijiet komuni jinkludu nikil, landa, fidda, jew sistemi ta 'kisi tad-deheb, skond l-applikazzjoni. Il-ħxuna tal-kisi, l-adeżjoni, ir-reżistenza tal-kuntatt, ir-rekwiżiti tal-korrużjoni, u l-wiċċ tat-tgħammir maħsub għandhom jiġu speċifikati bħala parti mid-disinn tal-komponent.
Konsiderazzjonijiet ta 'Sigurtà Waqt l-Ipproċessar
It-tħassib primarju okkupazzjonali b'materjali li fihom il-berillju-huwa assoċjat ma' trab fl-arja, dħaħen, u partiċelli ġġenerati waqt proċessi bħal tidwib, tħin, illustrar, iwweldjar, jew operazzjonijiet oħra li jistgħu jirrilaxxaw materjal li fih il-berillju respirabbli-.
Folja solida tar-ram berillju u komponenti ttimbrati lesti jippreżentaw xenarju ta' espożizzjoni differenti minn proċessi li jiġġeneraw partiċelli fl-arja. Madankollu, magni, tħin, ipproċessar bil-lejżer, iwweldjar, u operazzjonijiet termali għandhom jiġu evalwati taħt kontrolli xierqa ta 'iġjene industrijali.
Ventilazzjoni tal-egżost lokali, ġbir tat-trab, egħluq tal-proċess, tagħmir protettiv personali xieraq, u mmaniġġjar tal-iskart ikkontrollat jistgħu jkunu meħtieġa skont il-proċess tal-manifattura u r-regolamenti tax-xogħol applikabbli.
Għall-produzzjoni tal-ittimbrar ta 'preċiżjoni, it-tnaqqis ta' operazzjonijiet sekondarji mhux meħtieġa li jiġġeneraw partiċelli fl-arja jista 'wkoll jgħin biex titnaqqas l-espożizzjoni fuq il-post tax-xogħol.
