Nifhmu l-Klamp tal-Invita għal Terminal tal-Fjus: Ħarsa Ġenerali tal-Industrija

Morsa bil-kamin għat-terminals tal-fjusijiet hija komponent kruċjali użat biex jiżgura l-fjusijiet u jistabbilixxi konnessjonijiet elettriċi. Isib applikazzjoni mifruxa fil-kontroll industrijali, l-elettronika tal-karozzi, u tagħmir ġdid tal-enerġija. Il-funzjoni ewlenija tagħha hija li tikklampja sew il-kamin mal-wajer jew l-element tal-fjus fi ħdan it-terminal billi tuża l-pressjoni mekkanika ġġenerata billi tissikka l-kamin, u tiżgura konnessjonijiet elettriċi affidabbli u stabbli. Dawn l-apparati tipikament jutilizzaw strixxi li jġorru l-kurrent tar-ram jew liga tar-ram-, flimkien ma 'viti tal-azzar tal-karbonju ttrattati bis-sħana-electroplated u madmad tal-ikklampjar, li jipprovdu konduttività għolja, reżistenza għall-korrużjoni, u reżistenza għall-vibrazzjoni.

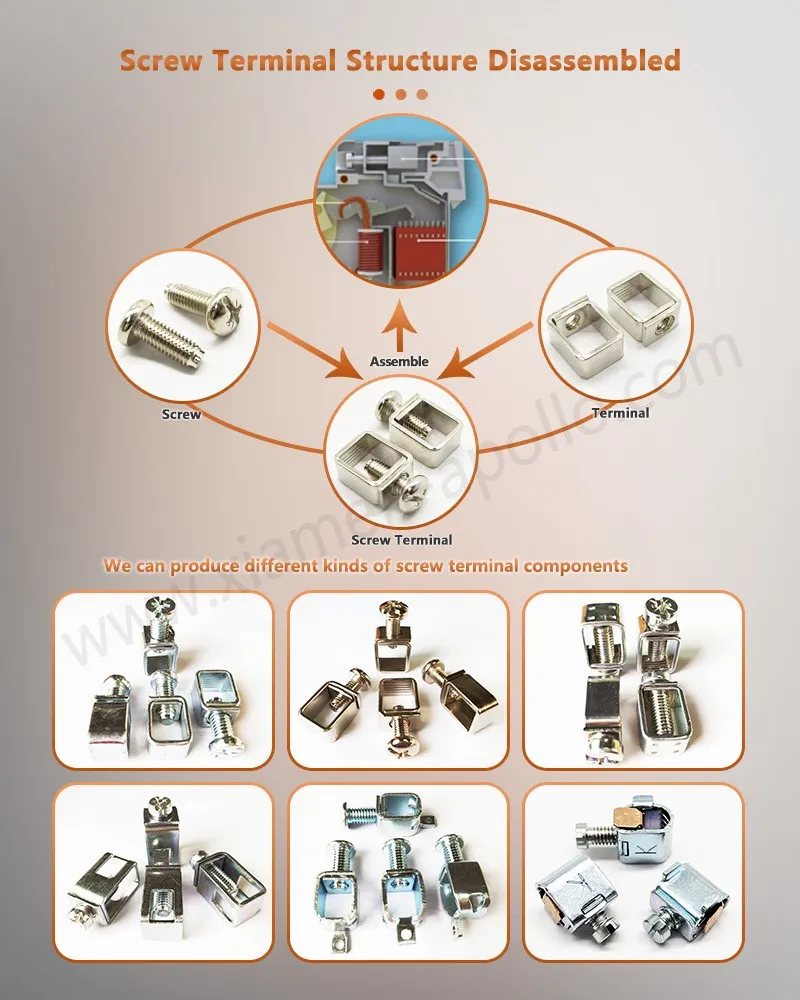

1. Mekkaniżmu ta 'Kklampjar
Meta l-Elettriku tat-Terminal tal-Blokk jiġi ssikkat, il-madmad tal-ikklampjar jimxi 'l fuq, u jagħfas il-wajer kontra l-istrixxa tal-ġarr tal-kurrent-. Dan id-disinn juża r-reżistenza tal-frizzjoni tal-ħjut għal awto-qfil, u b'mod effettiv jipprevjeni li tillaxka minħabba l-vibrazzjoni. Xi prodotti high-inkorporaw woxers elastiċi jew locknuts għal stabbiltà mtejba.

2. Kompatibilità tal-Wajer
Il-blokki terminali jappoġġaw diversi tipi ta 'wajer, inklużi wajers ta' qalba solida, stranded, u flessibbli. Wajers jistgħu jiddaħħlu direttament fl-unità tal-ikklampjar jew indirettament assigurati permezz ta 'terminals crimp, għajnejn, eċċ. Per eżempju, għal wajers b'erja ta' sezzjoni trasversali ta '0.2-4 mm², ikklampjar affidabbli jista' jinkiseb billi jiġi aġġustat it-torque tal-Konnettur tal-Invita tat-Terminal (tipikament 0.5-4.5 N·m).

3. Disinn Standardizzat
Konformi ma 'standards internazzjonali bħal IEC 60947-7-3 u GB/T 13539.2, dawn il-Blokki Terminali tal-Fjus jappoġġjaw l-immuntar tal-binarji DIN 35mm, li jiffaċilitaw integrazzjoni mgħaġġla f'kabinetti elettriċi jew bordijiet taċ-ċirkwiti. Xi mudelli saħansitra jinkorporaw detenturi tal-fjusijiet integrati, li jissostitwixxu direttament terminali standard u jipprovdu protezzjoni ta 'tagħbija żejda.

1. Parametri elettriċi
Vultaġġ Rated: Tipikament 600V AC/1000V DC; xi mudelli ta '-vultaġġ għoli jistgħu jilħqu 1500V DC. Kurrent Rated: Tvarja minn 6.3A sa 100A, skont iż-żona tas-sezzjoni trasversali tal-wajer -u t-tip tal-fjus.
Kapaċità ta' Tkissir: Trid tilħaq l-istandards IEC 60269-2 biex tiżgura interruzzjoni rapida taċ-ċirkwit waqt ħsarat ta' ċirkwit qasir.

2. Parametri mekkaniċi
Rekwiżiti tat-Torque: Torque wrench huwa rakkomandat għall-issikkar għall-valur speċifikat tal-manifattur (eż., 0.5-4.5 N·m). Issikkar żejjed-jista' jagħmel ħsara lill-wajer, filwaqt li l-issikkar baxx jista' jżid ir-reżistenza tal-kuntatt.
Livell ta 'Protezzjoni: Il-korp ewlieni huwa tipikament IP20. Għata protettiva fakultattiva tista 'tgħolliha għal IP40, adattata għal ambjenti fit-trab jew niedja.

1. Applikazzjonijiet Tipiċi
Sistemi ta 'Kontroll Industrijali: Użati f'kabinetti ta' kontroll PLC u ċirkwiti ta 'protezzjoni tal-mutur biex jiżguraw tħaddim sikur.
Settur tal-Enerġija Ġdid: Terminali tal-invitati jipprovdu protezzjoni tal-fergħat f'sistemi ta 'ġestjoni tal-batteriji (BMS) biex jipprevjenu perikli ta' kurrent żejjed u tan-nar.
Elettronika tal-Karozzi: Użat għal konnessjonijiet terminali tal-linja tal-enerġija f'kaxxi elettriċi ċentrali u kaxxi tal-fjusijiet, li jissodisfaw ir-rekwiżiti tal-vibrazzjoni u t-temperatura tal-industrija tal-karozzi (-40 grad sa +125 grad ).

2. Linji Gwida għall-Installazzjoni
Preparazzjoni tal-Wajer: It-tul tal-istrixxa għandu jaderixxi strettament mal-ispeċifikazzjonijiet (eż., 10.5-19mm) biex jiġi evitat li l-insulazzjoni tidħol fiż-żona tal-ikklampjar u tikkawża kuntatt fqir.
Verifika tat-torque:Invita Terminal Block, uża wrench tat-torque diġitali għall-verifika sekondarja biex tiżgura li t-torque statiku jkun fi ħdan it-tolleranza tad-disinn (eż., ±10%).
Tikkettar: Uża inċiżjoni bil-lejżer jew sistemi ta 'tikkettjar MultiMark biex timmarka l-informazzjoni taċ-ċirkwit għal manutenzjoni u soluzzjoni ta' problemi faċli.
