Il-partijiet tal-kuntatturi DC tat-transitu ferrovjarju għandhom jifilħu swiċċjar ta 'kurrent għoli, ark sostnut, vibrazzjoni mekkanika, u ċikliżmu termali ripetut mingħajr ma jitilfu l-istabbiltà tal-kuntatt jew l-integrità strutturali. Materjali ta 'kuntatt tar-ram-tungstenu (CuW) u l-karbur tat-tungstenu tal-fidda (AgWC) jistgħu jiġu speċifikati għal dmirijiet esiġenti ta' interruzzjoni ta 'l-ark, filwaqt li l-ibbrejżjar bil-vakwu jista' jingħaqad ma 'blokki ta' kuntatt sostanzjali għal terminali tar-ram ħoxnin meta l-ġeometrija konġunta u s-sistema tal-metall tal-mili huma kkontrollati sew.
Għal ċirkwiti ta 'trazzjoni ferrovjarja, sistemi ta' ħażna ta 'enerġija tal-batterija, u tagħmir ta' konverżjoni ta 'enerġija ta' enerġija rinnovabbli, l-għażla tal-komponenti għandha tqis il-vultaġġ DC attwali, il-kurrent tal-ħsara prospettiv, il-frekwenza tal-bidla, it-tul tal-ark, l-ispettru tal-vibrazzjoni u l-koordinazzjoni tal-insulazzjoni. Deżinjazzjoni materjali waħedha ma tistax tistabbilixxi kapaċità ta 'swiċċjar; l-assemblaġġ sħiħ tal-Ibbrejżjar tat-Tgħaqqid tal-Kuntatt għandu jiġi vvalidat kontra l-kundizzjonijiet operattivi maħsuba tiegħu.
Tagħbijiet ta 'Inġinerija fuq Partijiet ta' Kuntattur DC Transit Ferrovjarju
Swiċċjar DC b'Vultaġġ Għoli u Enerġija bl-Ark
L-iswiċċjar DC jippreżenta sfida ta 'interruzzjoni differenti minn swiċċjar AC minħabba li l-kurrent ma jgħaddix b'mod naturali minn żero darbtejn kull ċiklu. Ladarba tifforma ark bejn il-kuntatti li jisseparaw, il-kuntattur għandu jiġġenera vultaġġ oppost suffiċjenti u juża l-blowout manjetiku tiegħu, iċ-ċolle tal-ark, jew mekkaniżmu ieħor ta 'kontroll tal-ark biex jinterrompi l-kurrent.
Il-varjabbli rilevanti tal-inġinerija jinkludu:
- Vultaġġ operattiv u kurrent nominali taħt ir-rekwiżiti applikabbli tal-IEC 60947-4-1.
- Kurrent prospettiv ta 'short-circuit u l-koordinazzjoni tal-apparat protettiv upstream.
- Ir-reżistenza elettrika taħt il-kategorija ta 'utilizzazzjoni speċifikata u d-dazju tal-bidla.
- Veloċità tal-ftuħ tal-kuntatt, distakk tal-kuntatt, u ġeometrija tal-kontroll tal-ark.
- Żieda fit-temperatura tal-kuntatt u reżistenza wara ċikli ripetuti ta 'qlib.
L-enerġija tal-ark tiddependi fuq il-vultaġġ tal-ark istantanju u l-kurrent maż-żmien. Għalhekk, l-erożjoni tal-kuntatt ma tistax tiġi vvalutata mill-kurrent nominali waħdu. Contactor li jaqleb ċirkwit DC ta 'kurrent għoli taħt tagħbija induttiva jista' jesperjenza erożjoni sostanzjalment differenti minn wieħed li jaħdem bl-istess kurrent taħt tagħbija predominantement reżistenti.
Għal applikazzjonijiet ta 'trazzjoni ferrovjarja, il-validazzjoni tal-inġinerija għandha tirriproduċi l-inductance attwali taċ-ċirkwit, il-vultaġġ tal-provvista, il-kurrent tal-interruzzjoni, u s-sekwenza tal-iswiċċjar kull fejn ikun prattiku.
Vibrazzjoni, Xokk, u Stabbiltà tal-Kuntatt Mekkanika
Il-vetturi ferrovjarji jesponu l-assemblaġġi tal-kuntatturi għal vibrazzjoni, xokk mekkaniku u aċċelerazzjoni ripetuta. Dawn it-tagħbijiet jistgħu jaffettwaw il-ġonot terminali, l-allinjament tal-kuntatt, it-tagħbija minn qabel tar-rebbiegħa, il-qfieli, u l-appoġġi iżolanti.
| Disinn varjabbli | Tħassib dwar l-inġinerija | Verifika rakkomandata |
|---|---|---|
| Kuntatt allinjament | Pressjoni ta 'kuntatt irregolari u tisħin lokalizzat | Spezzjoni dimensjonali u valutazzjoni tal-mudell ta' kuntatt |
| Forza ta' kuntatt | Kuntatt bounce, reżistenza instabbli, jew xedd eċċessiv | Kejl tal-forza-spostament |
| Ġonta terminali | Xquq ta 'għeja jew reżistenza tal-ġogi miżjuda | Spezzjoni viżwali, kejl tar-reżistenza tal-ġogi, u ttestjar tal-vibrazzjoni |
| Appoġġ iżolanti | Xquq, spostament, jew tneħħija mnaqqsa | Spezzjoni mekkanika u ttestjar ta 'insulazzjoni |
| Żamma tal-qfieli | Tillaxka taħt tagħbija ċiklika | Verifika tat-torque u ittestjar tal-vibrazzjoni speċifiku għall-applikazzjoni |
Ir-rekwiżiti ambjentali ferrovjarji applikabbli għandhom jiġu identifikati mill-ispeċifikazzjoni tal-vettura jew tat-tagħmir. EN 61373 huwa komunement użat għall-vibrazzjoni tat-tagħmir tal-vetturi ferrovjarji u l-ittestjar tax-xokk, iżda l-kategorija tat-test korretta u l-post tal-immuntar għandhom jintgħażlu għall-assemblaġġ taħt evalwazzjoni.
L-assemblaġġ tal-kuntatt għandu jiġi vvalutat wara l-ittestjar tal-vibrazzjoni, mhux biss qabel. Il-kejl ta 'wara t-test jista' jiżvela ġonot maħlula, deformazzjoni permanenti, allinjament ħażin tal-kuntatt, u bidliet fir-reżistenza li ma jidhrux waqt spezzjoni dimensjonali inizjali.
Għażla ta 'Materjali ta' Kuntatt Reżistenti għall-Ark CuW u AgWC
Kuntatti tar-ram-tungstenu għal Dmirijiet Severi tal-Qlib
Ram-tungstenu huwa materjal kompost li jgħaqqad skeletru tat-tungstenu refrattorju ma 'fażi konduttiva tar-ram. It-tungstenu jikkontribwixxi stabbiltà f'temperatura għolja u reżistenza għal telf ta 'materjal relatat mal-ark, filwaqt li r-ram jappoġġja l-konduzzjoni elettrika u termali.
Il-materjal mhuwiex grad universali wieħed. Il-kontenut tat-tungstenu, id-distribuzzjoni tar-ram, il-porożità, ir-rotta tal-manifattura u d-densità finali jaffettwaw il-konduttività, l-ebusija, it-trasport termali u l-imġiba tal-erożjoni.
Konsiderazzjonijiet tipiċi ta 'inġinerija jinkludu:
- Frazzjoni tat-tungstenu:Kontenut ogħla tat-tungstenu ġeneralment iżid l-ebusija u l-karattru refrattorju iżda jista 'jnaqqas il-konduttività elettrika u termali.
- Densità u porożità:Il-pori residwi jistgħu jaffettwaw it-tisħin lokali, l-integrità mekkanika u l-konsistenza waqt l-ark ripetut.
- Ġeometrija tal-kuntatt:Il-ħxuna, il-profil tat-tarf u d-dimensjonijiet tal-wiċċ ta 'kuntatt jaffettwaw id-distribuzzjoni kurrenti u l-moviment tal-għeruq tal-ark.
- Kompatibilità tal-għaqda:L-interface tal-kuntatt għar-ram għandu jakkomoda differenzi fl-espansjoni termali u l-proċess ta 'għaqda magħżul.
CuW jista 'jiġi kkunsidrat għal ponot ta' kuntatt, inserzjonijiet reżistenti għall-ark, u komponenti oħra esposti għal kundizzjonijiet severi ta 'bidla. Il-grad finali għandu jintgħażel bl-użu tal-proprjetajiet imkejla u r-riżultati tat-test tal-bidla aktar milli l-isem tal-materjal waħdu.
Kuntatti AgWC għar-Reżistenza għall-Erożjoni tal-Ark
Il-karbur tal-fidda tat-tungstenu jgħaqqad fażi konduttiva bbażata fuq il-fidda ma 'partiċelli tal-karbur tat-tungstenu. L-użu potenzjali tiegħu f'komponenti ta 'swiċċjar ta' kurrent għoli jiddependi fuq il-kompożizzjoni speċifika, il-mikrostruttura, il-ġeometrija tal-kuntatt u d-dazju elettriku.
AgWC m'għandux jiġi ttrattat awtomatikament bħala interkambjabbli ma 'CuW jew materjali konvenzjonali tal-fidda-tungstenu. Il-karbur tat-tungstenu għandu karatteristiċi materjali differenti mit-tungstenu metalliku, u l-grad magħżul għandu jiġi evalwat għall-konduttività, l-ebusija, l-erożjoni tal-ark u l-imġieba li tgħaqqad.
Fejn jitqies l-AgWC, ir-reviżjoni tal-inġinerija għandha tistabbilixxi:
- Il-kompożizzjoni attwali u l-ispeċifikazzjoni tal-materjal applikabbli.
- Metodi tat-test tal-konduttività elettrika u tal-ebusija.
- L-erożjoni tal-ark taħt il-vultaġġ DC maħsub, il-kurrent, u l-frekwenza tal-iswiċċjar.
- Ħsara tal-wiċċ ta 'kuntatt, trasferiment, u telf materjali wara l-ittestjar tar-reżistenza.
- Kompatibilità mat-terminal tar-ram u l-metall tal-mili tal-ibbrejżjar magħżul.
CuW vs AgWC: Għażla tal-Materjal għal Kuntatturi DC
| Fattur ta' proprjetà jew disinn | Materjal ta 'kuntatt CuW | Materjal ta 'kuntatt AgWC |
|---|---|---|
| Sistema materjali prinċipali | Tungstenu u kompost tar-ram | Kompost tal-fidda u karbur tat-tungstenu |
| Konsiderazzjoni primarja tad-disinn | Imġieba refrattarja, konduzzjoni, u reżistenza għall-erożjoni | Konduzzjoni tal-fażi tal-fidda flimkien ma 'karatteristiċi ta' ebusija u xedd relatati mal-karbur |
| Konduttività elettrika | Jiddependi fuq il-frazzjoni tat-tungstenu, id-densità u l-mikrostruttura | Jiddependi fuq il-frazzjoni tal-fidda, il-kontenut tal-karbur u l-mikrostruttura |
| Ebusija | Dipendenti mill-kompożizzjoni u mill-proċess | Dipendenti mill-kompożizzjoni u mill-proċess |
| Imġiba ta 'erożjoni bl-ark | Għandhom jiġu vverifikati fid-dmir ta 'swiċċjar maħsub | Għandhom jiġu vverifikati fid-dmir ta 'swiċċjar maħsub |
| Rekwiżiti ta' tgħaqqad | Jeħtieġ mili kompatibbli u ċiklu termali kkontrollat | Jeħtieġ mili kompatibbli u ċiklu termali kkontrollat |
| Bażi tal-għażla | Proprjetajiet imkejla u testijiet tal-bidla speċifiċi għall-applikazzjoni | Proprjetajiet imkejla u testijiet tal-bidla speċifiċi għall-applikazzjoni |
It-tabella tiddeskrivi l-kunsiderazzjonijiet tal-għażla tal-materjal aktar milli l-klassifikazzjonijiet numeriċi garantiti. L-ebda materjal ma jista 'jiġi assenjat konduttività universali, ebusija, jew valur tal-ħajja tas-servizz mingħajr grad speċifikat u data tat-test ta' appoġġ.
Ikkuntattja Verifika u Traċċabilità tal-Materjal
Il-kontroll tal-materjal li jkun dieħel għandu jistabbilixxi l-identità tal-materjal, il-kompożizzjoni, it-traċċabilità tal-lott, u l-istatus ta 'spezzjoni ta' kull lott ta 'kuntatt.
Kontrolli rakkomandati jinkludu:
- Ċertifikati tal-materjal tal-fornitur marbuta mal-lott tal-produzzjoni.
- Verifika tal-kompożizzjoni kimika meta meħtieġa mill-ispeċifikazzjoni tax-xiri.
- Kontrolli tad-densità u dimensjonali għal materjali ta 'kuntatt sinterizzati jew infiltrati.
- Ittestjar tal-ebusija bl-użu ta' metodu xieraq għall-materjal u l-ġeometrija tal-kampjun.
- Kejl tal-konduttività elettrika b'metodu u temperatura definiti tat-test.
- Eżami mikroskopiku tal-istruttura tal-kuntatt meta meħtieġ għall-analiżi tal-kwalifika jew tal-falliment.
Il-ġestjoni tal-kwalità bbażata fuq l-ISO 9001 u s-sistemi tal-kwalità tal-karozzi bbażati fuq l-IATF 16949 jistgħu jappoġġaw it-traċċabilità u d-dixxiplina tal-proċess fejn applikabbli. Madankollu, ċertifikazzjoni tal-fornitur ma tissostitwixxix il-verifika tal-materjal speċifiku għall-prodott jew il-kwalifika tal-bdil.
Niżżel l-Ispeċifika tal-Materjal ta' Kuntatt

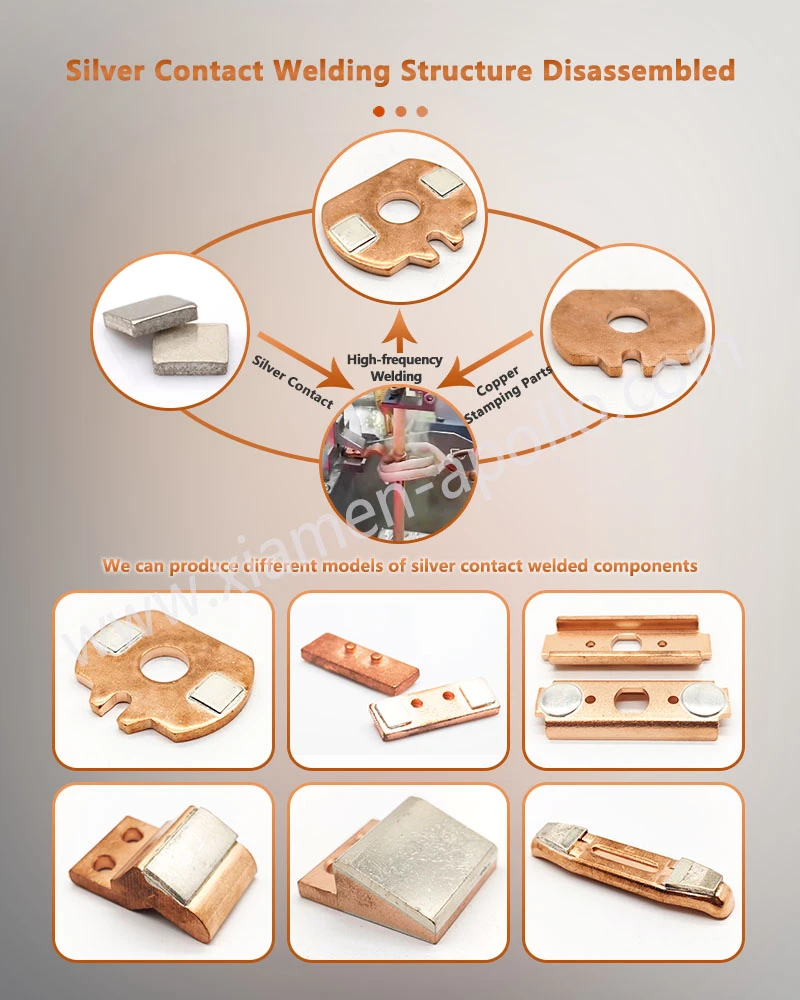

Brazing bil-vakwu ta 'Kuntatti Kbar għal Terminali tar-ram ħoxnin
Disinn Konġunt u Għażla tal-Filler-Metal
Blokki kbar ta 'kuntatt reżistenti għall-ark jeħtieġu ġonta li tittrasferixxi tagħbijiet kurrenti u mekkaniċi filwaqt li tittollera bidliet ripetuti fit-temperatura.L-ibbrejżjar bil-vakwu jista 'jipprovdi ambjent ta' tgħaqqad ikkontrollat, iżda l-prestazzjoni konġunta tiddependi fuq il-preparazzjoni tal-wiċċ, il-kompatibilità tal-mili tal-metall, it-tneħħija tal-ġonta, il-profil tat-temperatura tal-forn, u l-karatteristiċi termali taż-żewġ komponenti.
Materjali ta 'kuntatt tar-ram u refrattorji jistgħu jvarjaw b'mod sinifikanti fl-espansjoni termali u l-konduttività termali. Dawn id-differenzi joħolqu stress lokali waqt it-tisħin u t-tkessiħ. Id-disinn konġunt għandu għalhekk jindirizza l-impronta tal-kuntatt, il-ħxuna tat-terminal, id-distribuzzjoni tal-metall tal-mili, u l-firxa tat-temperatura operattiva maħsuba.
L-ispeċifikazzjoni tat-twaħħil għandha tiddefinixxi:
- Gradi tal-materjal ta 'bażi u kondizzjoni tal-wiċċ li tidħol.
- Deżinjazzjoni tal-metall tal-mili u l-kompatibilità tagħha mal-materjali ta 'kuntatt u tar-ram.
- It-tneħħija konġunta u t-tolleranzi dimensjonali fit-temperatura tal-ibbrejżjar.
- Rekwiżiti tal-vakwu jew tal-atmosfera tal-forn.
- Ir-rata tat-tisħin, l-ogħla temperatura, il-ħin tat-tixrib, u l-profil tat-tkessiħ.
- Spezzjoni ta 'wara l-braze u kriterji ta' aċċettazzjoni elettrika.
It-temperaturi u l-ispazji tal-ibbrejżjar għandhom jiġu stabbiliti għas-sistema tal-liga magħżula. Riċetta ġenerika tal-forn m'għandhiex tiġi applikata għal kull grad CuW jew AgWC.
Brazing bil-vakwu vs Iwweldjar tar-Reżistenza
| Fattur tal-proċess | Brazing bil-vakwu | Iwweldjar tar-reżistenza |
|---|---|---|
| Ġenerazzjoni tas-sħana | Tisħin tal-forn tal-assemblaġġ jew tisħin ikkontrollat lokalizzat, skont il-proċess | Ir-reżistenza elettrika tiġġenera s-sħana fil-ġonta |
| Approċċ konġunt tipiku | Il-metall tal-mili jgħaddi minn ġo ġonta ppreparata | Materjali bażi huma magħquda permezz ta 'pressjoni u tisħin lokalizzat, bi jew mingħajr mili separat |
| Blokki kbar ta 'kuntatt | Jistgħu jaqdu inserzjonijiet kbar ta 'kuntatt u terminali tar-ram ħoxnin meta d-disinn konġunt jippermetti | Il-fattibilità tiddependi fuq l-aċċess għall-elettrodu, il-kombinazzjoni tal-materjal, il-ħxuna tas-sezzjoni, u l-kapaċità tal-magna |
| Kontroll tal-atmosfera | Il-vakwu jista' jillimita l-ossidazzjoni matul iċ-ċiklu termali | Il-kundizzjoni tal-wiċċ u l-ilqugħ lokali jew il-kontroll tal-proċess jiddependu fuq il-metodu tal-iwweldjar |
| Espożizzjoni termali | Ħafna drabi jinvolvi ċiklu termali komparattivament wiesa ' | Ħafna drabi aktar lokalizzati, għalkemm żoni affettwati mis-sħana jibqgħu possibbli |
| Riskji ewlenin tal-proċess | Tixrib mhux komplut, vojt, spostament tal-mili, u stress termali | Fużjoni mhux kompluta, tkeċċija, indentazzjoni, u reżistenza inkonsistenti tal-weldjatura |
| Verifika | Spezzjoni konġunta, analiżi tas-sezzjoni trasversali, kejl tar-reżistenza, u ttestjar mekkaniku kif applikabbli | Monitoraġġ tal-weldjatura, analiżi tas-sezzjoni, kejl tar-reżistenza, u ttestjar mekkaniku kif applikabbli |
L-ebda proċess huwa universalment preferibbli. L-iwweldjar tar-reżistenza jista 'jkun adattat għal ġeometriji ta' kuntatt u terminali kompatibbli, filwaqt li l-ibbrejżjar bil-vakwu jista 'jkun aktar prattiku għal ċerti assemblaġġi kbar jew ħoxnin. L-għażla għandha ssegwi l-validazzjoni tad-disinn u l-provi tal-kapaċità tal-produzzjoni.
3.3 Varjabbli tal-Proċess Li Jikkontrollaw il-Kwalità Brazed-Joint
Preparazzjoni tal-wiċċ
Ossidu, żejt, residwu tal-magni, u kontaminazzjoni oħra jistgħu jipprevjenu t-tixrib tal-metall tal-mili. Għandhom jiġu definiti proċeduri ta 'tindif għall-materjali ta' bażi u s-sistema tal-mili, b'kontrolli tal-immaniġġjar li jipprevjenu r-rikontaminazzjoni qabel it-tagħbija tal-forn.
Tneħħija konġunta
Spazju strett iżżejjed jista 'jirrestrinġi l-fluss tal-mili, filwaqt li vojt wiesa' eċċessiv jista 'jdgħajjef l-azzjoni kapillari jew jipproduċi ġeometrija konġunta mhux xierqa. L-ispazju permess għandu jiġi stabbilit mil-liga tal-mili, l-orjentazzjoni tal-ġonta, il-kundizzjoni tal-wiċċ, u t-temperatura tal-ibbrejżjar.
Profil termali
L-assemblaġġ għandu jilħaq temperatura suffiċjenti għall-fluss tal-mili mingħajr ma jikkawża bidliet inaċċettabbli fil-materjal ta' bażi. Ir-rati tat-tisħin u t-tkessiħ għandhom iqisu l-massa tal-komponent, il-ħxuna tas-sezzjoni, il-konduttività termali u d-differenzi fl-espansjoni.
Distribuzzjoni tal-mili
L-ispostament tal-mili, il-kopertura mhux kompluta, jew l-akkumulazzjoni lokali jistgħu jnaqqsu l-erja magħquda effettiva u jaffettwaw id-distribuzzjoni kurrenti. L-attrezzaturi għandhom iżommu l-allinjament mingħajr ma jostakolaw il-mogħdija tal-fluss maħsuba.
Spezzjoni wara l-braze
Il-pjan ta 'spezzjoni għandu jidentifika kopertura konġunta aċċettabbli, bidla dimensjonali, kondizzjoni tal-wiċċ, u kwalunkwe discontinuities permessi. Il-metallografija trasversali tista' tkun meħtieġa waqt il-kwalifika tal-proċess jew l-analiżi tal-falliment.
Aċċettazzjoni Elettrika u Mekkanika ta' Assemblaġġi Brazed
Ġonta viżwalment soda mhux neċessarjament għandha reżistenza elettrika baxxa jew saħħa mekkanika suffiċjenti. Il-verifika għandha tgħaqqad l-ispezzjoni ma' kejl xieraq għad-disinn.
| Oġġett ta' verifika | Għan | Bażi ta' aċċettazzjoni |
|---|---|---|
| Reżistenza konġunta ta 'erba' wajers | Jkejjel ir-reżistenza elettrika tar-reġjun konġunt definit | Tpinġija jew speċifikazzjoni tal-prodott |
| Spezzjoni dimensjonali | Jiċċekkja l-pożizzjoni tal-kuntatt, il-ġeometrija tat-terminal, u t-tolleranzi tal-assemblaġġ | Tpinġija approvata |
| Eżami cross-section | Jevalwa t-tixrib, il-vojt, u l-kundizzjoni tal-interface | Kriterji konġunti kwalifikati |
| Ittestjar ta' shear jew pull | Jevalwa l-integrità mekkanika meta l-ġeometrija tappoġġja test sinifikanti | Metodu tat-test approvat u rekwiżit tad-disinn |
| Ċikliżmu termali | Jevalwa l-istabbiltà tar-reżistenza u l-ħsara wara bidliet fit-temperatura | Pjan ta' kwalifika speċifika għall-applikazzjoni |
| Spezzjoni viżwali | Jidentifika difetti fil-wiċċ, allinjament ħażin, jew irregolaritajiet viżibbli tal-mili | Kriterji tal-abbilità approvati |
Limitu ta 'shear-strength, bħal 150 MPa, għandu jiġi ddikjarat biss meta jkun ġie stabbilit għall-ġeometrija tal-ġonta attwali, il-metodu tat-test, u l-ispeċifikazzjoni ta' aċċettazzjoni. Valur meħud minn ġonta brazed mhux relatata mhuwiex rekwiżit universali validu.
Xokk Termali, Clearance tal-Insulazzjoni, u Ittestjar tal-Kwalifiki
Xokk Termali vs Ċikliżmu Termali
Xokk termali u ċikliżmu termali jevalwaw mekkaniżmi ta 'falliment relatati iżda differenti. Iċ-ċikliżmu termali jevalwa l-effetti ta 'bidliet fit-temperatura ripetuti fuq perjodi ta' residenza definiti, filwaqt li xokk termali ġeneralment jimponi transizzjoni tat-temperatura aktar f'daqqa.
Għal blokk ta 'kuntatt kbir ibbrejżjat ma' terminal tar-ram, bidliet fit-temperatura jistgħu joħolqu stress ta 'espansjoni differenzjali fil-ġonta. Ċikli ripetuti jistgħu jikkawżaw għeja, microcracking, bidliet fir-reżistenza tal-kuntatt, jew separazzjoni progressiva f'interface dgħajfa.
Il-pjan ta' kwalifika għandu jispeċifika:
- Temperaturi minimi u massimi.
- Rata ta' tranżizzjoni jew ħin ta' trasferiment, fejn applikabbli.
- Tul ta' residenza f'kull temperatura.
- Numru ta' ċikli.
- Kwantità tal-kampjun u rappreżentazzjoni tal-lott tal-produzzjoni.
- Kejl elettriku u mekkaniku qabel u wara l-ittestjar.
ASTM B117 huwa metodu tat-test tal-korrużjoni bl-isprej tal-melħ; mhuwiex standard ta 'xokk termali. Jista 'jkun rilevanti meta r-reżistenza għall-korrużjoni hija parti mill-kwalifika tal-prodott, iżda ma tistax tissostitwixxi ċikliżmu termali jew ittestjar ta' xokk termali.
Clearance ta 'l-Insulazzjoni u Distanza ta' Creepage
It-tneħħija hija l-iqsar distanza mill-arja bejn il-partijiet konduttivi. Id-distanza ta 'creepage hija l-iqsar distanza tul il-wiċċ ta' materjal iżolanti bejn il-partijiet konduttivi. It-tnejn jaffettwaw il-koordinazzjoni tal-insulazzjoni, iżda mhumiex interkambjabbli.
Għal assemblaġġi ta 'kuntatturi DC użati f'sistemi ta' transitu ferrovjarju u enerġija rinnovabbli, id-distanzi meħtieġa jiddependu fuq vultaġġ ta 'insulazzjoni ratata, vultaġġ żejjed temporanju, grad ta' tniġġis, proprjetajiet ta 'materjal iżolanti, altitudni, u l-istandard tal-prodott applikabbli.
Ir-reviżjoni tad-disinn għandha tikkonferma:
- Vultaġġ operazzjonali nominali u vultaġġ nominali ta 'insulazzjoni.
- Kategorija ta 'vultaġġ żejjed u kundizzjonijiet transitorji applikabbli.
- Grad ta' tniġġis u grupp ta' materjal iżolanti, fejn speċifikat.
- Korrezzjonijiet tal-altitudni meta meħtieġa mill-istandard rilevanti.
- Distanzi minn terminali għal dar u minn arblu għal arblu.
- Vultaġġ tat-test tal-insulazzjoni u tul tat-test.
L-IEC 60664-1 jipprovdi prinċipji ta 'koordinazzjoni ta' insulazzjoni għal sistemi ta 'vultaġġ baxx, filwaqt li IEC 60947-4-1 jindirizza kuntatturi elettromekkaniċi u motor-starters fl-ambitu tiegħu. It-tagħmir ferrovjarju jista' wkoll jeħtieġ rekwiżiti addizzjonali speċifiċi għall-prodott u għas-sistema ferrovjarja.
L-ebda valur ta 'clearance universali m'għandu jiġi assenjat lil kull contactor DC ta' vultaġġ għoli. Id-disinn approvat għandu jiġi evalwat kontra l-klassifikazzjoni tal-vultaġġ tiegħu, is-sistema ta 'insulazzjoni, l-ambjent ta' installazzjoni, u l-istandards applikabbli.
Ikkonsulta l-Inġiniera Elettrika tagħna Illum
Kontrolli tal-Manifattura għal Assemblaġġi ta' Kuntatturi DC Heavy-Duty
Kontroll Dimensjonali u Allinjament tal-Kuntatt
Il-ġeometrija tal-wiċċ tal-kuntatt tinfluwenza l-erja tal-kuntatt inizjali, il-pressjoni lokali, id-distribuzzjoni tal-kurrent, u l-mudell tal-ilbies. It-tpinġija għandha tiddefinixxi d-dimensjonijiet rilevanti, id-datums, il-flatness, il-paralleliżmu u t-tolleranzi pożizzjonali.
Tolleranza bħal ± 0.005 mm tista' tinkiseb għal ċerti karatteristiċi bil-makna taħt kundizzjonijiet xierqa, iżda m'għandhiex tiġi applikata b'mod indiskriminat għal assemblaġġi brazed kbar. Il-kapaċità tal-għodda, id-daqs tal-parti, l-imġieba tal-materjal, il-metodu ta 'spezzjoni, u l-ħtieġa funzjonali jiddeterminaw it-tolleranza xierqa.
Id-dimensjonijiet kritiċi għandhom jitkejlu bl-użu ta' tagħmir kkalibrat u pjan ta' spezzjoni dokumentat. Magni tal-kejl tal-koordinati, sistemi ottiċi, gauges tal-għoli, u metroloġija elettrika xierqa jistgħu jintużaw skont il-karatteristika li tkun qed tiġi vverifikata.

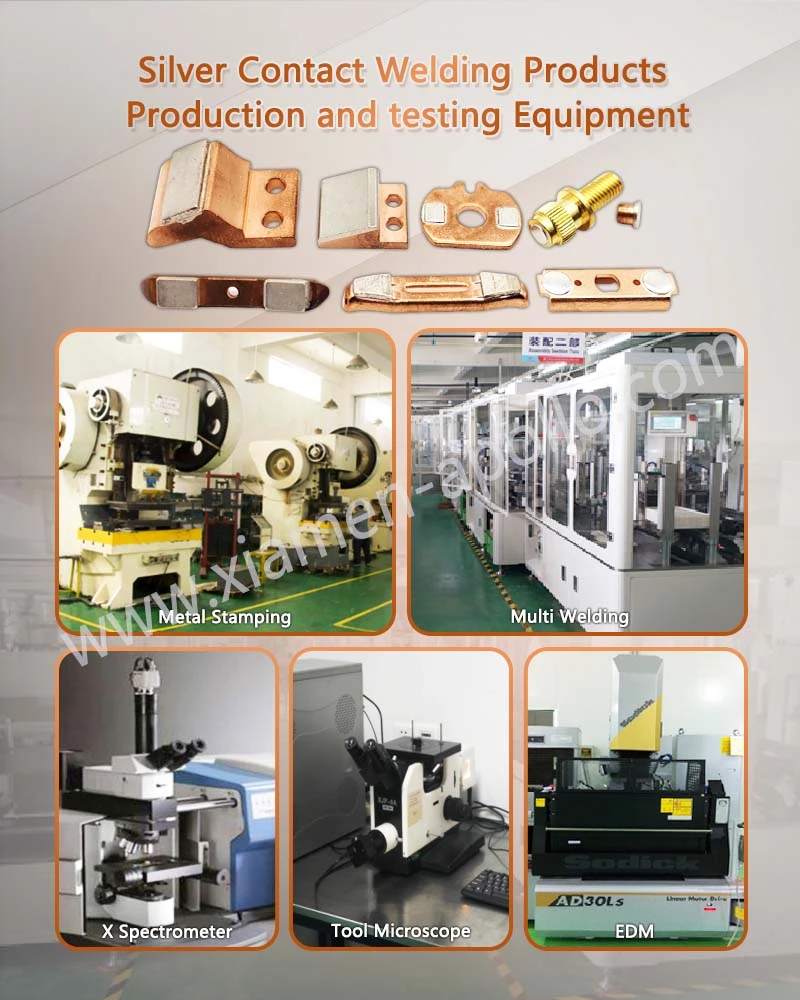

Traċċabilità tal-Produzzjoni u Dokumentazzjoni tal-Kwalità
Għat-tranżitu ferrovjarju u l-akkwist tal-enerġija rinnovabbli, it-traċċabilità għandha tgħaqqad il-materjali deħlin mal-assemblaġġ tal-kuntattur lest.
Il-pjan ta’ kontroll jista’ jinkludi:
- Grad tal-materjal, fornitur, u identifikazzjoni tal-lott.
- Ikkuntattja r-rekords tal-kompożizzjoni u l-ispezzjoni.
- Materjal terminali tar-ram u riżultati dimensjonali.
- Numru tal-lott tal-ibbrejżjar u parametri tal-forn irreġistrati.
- Operatur, tagħmir, u identifikazzjoni tal-lott tal-produzzjoni fejn meħtieġ.
- Reġistri tat-test tar-reżistenza, mekkaniċi u ta 'insulazzjoni.
- Rapporti ta' nuqqas ta' konformità u dokumentazzjoni ta' azzjoni korrettiva.
ISO 9001 u IATF 16949 għandhom jiġu kkwotati biss skont l-istatus u l-ambitu attwali taċ-ċertifikazzjoni tal-fornitur. Id-dikjarazzjonijiet RoHS u REACH għandhom bl-istess mod ikunu bbażati fuq rekwiżiti ta' sustanzi applikabbli u dokumentazzjoni ta' konformità ta' appoġġ.
Kwalifikazzjoni tal-Fornitur għal Komponenti tal-Kuntatur DC Magħmula miċ-Ċina
Meta tikkwalifika manifattur jew fornitur ibbażat fiċ-Ċina, it-timijiet tal-akkwist għandhom jivvalutaw aktar minn prezz unitarju. Ir-reviżjoni għandha tistabbilixxi jekk il-fornitur jistax jimmanifattura l-materjali ta 'kuntatt speċifikati, iżomm it-tieqa tal-proċess tal-ibbrejżjar, ikejjel ir-reżistenza tal-ġogi, u jappoġġa produzzjoni ripetibbli.
Valutazzjoni tal-fornitur tista' tkopri:
- Kapaċità ta' manifattura u spezzjoni vverifikata.
- Provinċja tal-materjal u traċċabilità fil-livell tal-lott.
- Tagħmir tal-ibbrejżjar, monitoraġġ tal-proċess, u kontrolli tal-manutenzjoni.
- Kapaċità ta 'kejl dimensjonali u elettriku.
- Il-kwalifika tal-kampjun u l-kontroll tal-bidla fl-inġinerija.
- Kapaċità tal-produzzjoni, ippjanar tal-kunsinna, u proċeduri ta 'rispons għad-difetti.
L-ispeċifikazzjoni tax-xiri għandha tidentifika liema operazzjonijiet isiru internament u liema huma sottokuntrattati. Dan huwa partikolarment importanti għall-produzzjoni ta 'materjal ta' kuntatt, ibbrejżjar speċjalizzat, trattament tal-wiċċ, u ttestjar indipendenti.
Mistoqsijiet Frekwenti dwar l-Iwweldjar tal-Kuntatt
Kif jistgħu x-xerrejja jivverifikaw il-kwalità tal-ġonta brazed tal-partijiet tal-kuntattur DC b'kurrent għoli?
Itlob speċifikazzjoni dokumentata tal-proċess tal-ibbrejżjar, rekords tat-traċċabbiltà tal-materjal, riżultati ta 'spezzjoni dimensjonali, kejl ta' reżistenza għall-ġonta ta 'erba' wajers, u rapporti rappreżentattivi ta 'sezzjoni trasversali jew tat-test mekkaniku. Limiti ta 'aċċettazzjoni għandhom jiġu miftiehma qabel il-kwalifika tal-produzzjoni.
X'informazzjoni hija meħtieġa biex tagħżel kuntatti CuW jew AgWC għal kuntatturi DC ta 'transitu ferrovjarju?
Ipprovdi vultaġġ DC nominali, kurrent kontinwu u ta 'interruzzjoni, induttanza tat-tagħbija, frekwenza ta' swiċċjar, ġeometrija tal-kuntatt, reżistenza mistennija, u limiti termali. Il-fornitur għandu jikkonferma l-grad propost bl-użu tad-dejta tal-materjal u testijiet tal-bidla speċifiċi għall-applikazzjoni.
Tista 'fabbrika bbażata fiċ-Ċina tforni assemblaġġi personalizzati ta' contactor DC heavy-duty għal sistemi ta 'enerġija rinnovabbli?
Iva, suġġett għall-materjal ivverifikat tal-manifattur, it-twaħħil, il-magni, l-ispezzjoni u l-kapaċitajiet tal-ittestjar. Ix-xerrejja għandhom jikkonfermaw is-sjieda tat-tpinġija, il-proċeduri ta 'approvazzjoni tal-kampjuni, it-traċċabilità tal-lott, il-kapaċità tal-produzzjoni, u t-testijiet ta' kwalifika meħtieġa għall-applikazzjoni maħsuba.
