L-electroplating, bħala wieħed mill-proċessi ewlenin fil-manifattura moderna, qed isir dejjem aktar kruċjali għall-affidabbiltà tal-konnessjonijiet tal-apparat elettroniku fil-kuntest tal-iżvilupp mgħaġġel tal-Internet tal-Oġġetti (IoT). Il-kwalità tal-kisi tal-konnetturi u l-kuntatti tiddetermina direttament l-istabbiltà tal-prestazzjoni, it-tul tal-ħajja, u xenarji applikabbli ta 'apparat elettroniku. Kisi tad-deheb u tal-fidda, bħala żewġ proċessi mainstream tal-electroplating tal-metall prezzjuż, saru għażliet ewlenin fil-qasam tal-interkonnessjoni elettronika minħabba l-konduttività eċċellenti u r-reżistenza għall-korrużjoni tagħhom. Għalkemm jaqsmu ħafna affarijiet komuni, hemm differenzi sinifikanti fil-karatteristiċi tal-materjal, ix-xenarji tal-applikazzjoni, u l-għażla tal-proċess. Dan li ġej se jipprovdi analiżi dettaljata mill-perspettivi ta 'karatteristiċi, applikazzjonijiet, materjali bażi, paraguni, u punti ta' għażla ewlenin.

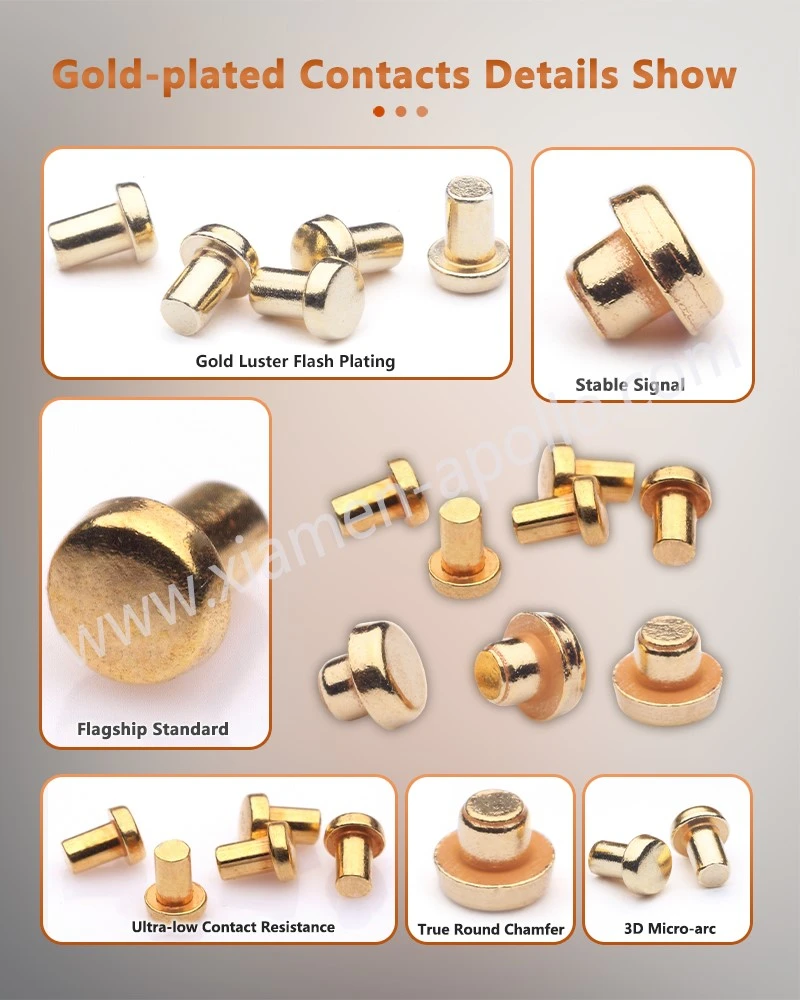

Vantaġġi Ewlenin tal-Konnetturi Plated-Deheb
Il-kuntatti miksija bid-deheb-huma favoriti ħafna fil-qasam tal-elettronika ta' preċiżjoni minħabba l-proprjetajiet fiżikokimiċi uniċi tad-deheb. Bħala metall inert, id-deheb jippossjedi reżistenza eċċellenti għall-ossidazzjoni u l-korrużjoni. Anke f'umdità għolja, ċikliżmu termali frekwenti, jew sprej tal-melħ korrużiv, aċidu, u ambjenti alkali, jista 'effettivament jipprevjeni l-ossidazzjoni tas-sottostrat. Għal xenarji ħarxa bħal dawn, iż-żieda xierqa tal-ħxuna tal-kisi jew l-użu ta 'proċess ta' kisi tad-deheb b'saff doppju- jista 'jelimina aktar il-porożità tal-kisi u jsaħħaħ l-effett protettiv. Il-konduttività għolja tagħha hija t-tieni biss wara ram u fidda, u ma tifformax ossidi jew komposti oħra li jaffettwaw il-konduttività. Anke f'xenarji ta' trażmissjoni kurrenti ta' vultaġġ estremament baxx u milliampere-, iżżomm konduttività stabbli, u tagħmilha għażla ideali għal trażmissjoni ta' sinjal ta'-vultaġġ baxx.
Il-kisi tad-deheb jista 'jiġi liga b'nikil u kobalt biex jifforma deheb iebes (b'ebusija sa 200 Knoop), flimkien ma' saff tal-kisi ibbażat fuq in-nikil-(ħxuna > 50 mikrometru), li jiflaħ frizzjoni ripetuta ta 'inserzjoni u tneħħija. Flimkien mal-lubriċità naturali tad-deheb, dan itejjeb b'mod sinifikanti d-durabilità tal-konnettur. Sadanittant, id-duttilità eċċellenti tad-deheb pur (deheb artab, ebusija < 90 Knoop) tagħmilha adattata għal konnetturi u molol flessibbli. Flimkien ma 'kisi tal-bażi tan-nikil tal-inġinerija bħal sulfamat tan-nikil, jista' jiflaħ aħjar ċikli ta 'kuntatt multipli.
Barra minn hekk, il-kisi tad-deheb joffri saldabbiltà eċċellenti; ġonta tal-istann affidabbli tista 'tiġi ffurmata b'saff ta' deheb artab ta' 0.25-mikron-oħxon biss, li jagħmilha kompatibbli ma 'diversi substrati bħall-istainless steel. Matul l-issaldjar, id-deheb jiġi assorbit fil-ġonta tal-istann permezz ta 'diffużjoni ta' stat solidu. Madankollu, il-ħxuna tal-kisi għandha tiġi kkontrollata (<1.27 microns on each side) to prevent the gold content in the solder joint from exceeding 3% (by weight), which could lead to embrittlement. Notably, gold's non-magnetic properties make it a preferred choice for medical devices susceptible to electromagnetic interference, such as magnetic resonance imaging (MRI) scanners, as well as for high-speed connectors. Au-plated contacts and gold-plated electrical contacts are therefore widely used in high-precision equipment.
Xenarji ta' Applikazzjoni ta' Konnetturi Plated-Deheb
Il-kuntatti tar-relay miksija bid-deheb-u l-kuntatti elettriċi jinsabu ħafna f'diversi apparati elettroniċi, bl-applikazzjonijiet ewlenin tagħhom ikkonċentrati f'oqsma li jeħtieġu affidabbiltà ta 'konnessjoni estremament għolja u stabbiltà tas-sinjal. Fis-settur tal-elettronika għall-konsumatur, il-kisi tad-deheb jintuża komunement għal kuntatti u terminali f'apparat bħal smartphones, kompjuters desktop u laptops. Madwar 311 gramma ta 'deheb jinsabu f'kull 10,000 smartphone, primarjament użat għal pads ta' bords ta 'ċirkwiti, żoni ta' twaħħil tal-wajer, u konnetturi esterni. 99.9% deheb artab pur huwa komunement użat għal pads u twaħħil tal-wajer.
Fl-oqsma industrijali u mediċi, il-Kuntatti tal-Bimetal Plated tad-Deheb u l-Kuntatti tal-Bimetall b'Au Plated huma adattati għal konnetturi ta 'preċiżjoni f'apparat mediku, bħal skaners MRI. Il-proprjetajiet mhux-manjetiċi u reżistenti-tal-korrużjoni tagħhom jiżguraw trażmissjoni preċiża tas-sinjal. Għal konnetturi ta'-veloċità għolja, li huma komponenti ewlenin b'rekwiżiti ta 'rata għolja ta' trażmissjoni tad-dejta, il-kisi tad-deheb inaqqas b'mod effettiv it-telf tas-sinjali, u jagħmilha l-għażla preferuta għal applikazzjonijiet ta'-frekwenza għolja,-veloċità għolja. Barra minn hekk, għal bordijiet taċ-ċirkwiti elettroniċi li jeħtieġu operazzjoni stabbli fit-tul-, il-kisi tad-deheb isaħħaħ il-konduttività u r-reżistenza għall-korrużjoni, u jiżgura l-integrità fit-tul-tal-konnessjonijiet taċ-ċirkwiti. Għalhekk, il-Kuntatti elettriċi miksija-deheb huma indispensabbli f'sistemi elettroniċi ta'-livell għoli bħall-kontroll industrijali u l-ajruspazju.
Vantaġġi ewlenin tal-Konnetturi-Ibbanjati bil-fidda
Il-konnetturi miksija bil-fidda-, bil-kost-effettività għolja tagħhom u l-proprjetajiet fiżiċi eċċellenti, jokkupaw pożizzjoni importanti f'applikazzjonijiet ta' kurrent medju- u għoli-, għoli-. Il-konduttività tal-fidda u l-konduttività termali huma mingħajr paragun fost metalli prezzjużi, u l-ispiża tagħha hija waħda biss fil-mija tad-deheb. Dan jagħmilha possibbli li jinkiseb kisi ħoxnin fuq kondutturi kbar bħar-ram u l-aluminju, li jikseb reżistenza baxxa ta 'kuntatt u konduttività stabbli mingħajr spiża għolja, li jagħmilha partikolarment adattata għal xenarji ta' trasmissjoni ta 'qawwa għolja-. Il-konduttività termali superjuri tagħha tgħin konnessjonijiet ta'-enerġija għolja jirregolaw b'mod naturali l-hotspots, jipprevjenu l-ossidazzjoni tas-sottostrat u jassiguraw aktar l-istabbiltà tat-trażmissjoni.
Bħala metall prezzjuż, il-fidda tippossjedi reżistenza eċċellenti għall-korrużjoni. Tipikament huwa miksi fuq substrati miksijin b'nikil-electroplated jew electroless, li faċilment jaqbżu l-25.4 mikrometri fil-ħxuna, li jiffurmaw barriera protettiva qrib -pori-li effettivament tipprevjeni l-formazzjoni ta 'ossidi jew komposti fuq substrati tar-ram u tal-aluminju, u tevita żieda fir-reżistenza tal-kuntatt maż-żmien. Barra minn hekk, il-lubriċità naturali tal-fidda tagħmilha taħdem eċċezzjonalment tajjeb f'ambjenti ta 'temperatura estrema. Anke f'xenarji ta'-temperatura għolja li jaqbżu 688 grad (1250 grad F), jista 'jipprevjeni l-qbid ta' partijiet li jiċċaqilqu jew bil-kamin f'tagħmir bħal magni tat-turbini u turbochargers. Huwa adattat għal applikazzjonijiet suxxettibbli li jaħtfu kwistjonijiet, bħal ħjut ta'-temperatura għolja, kuntatti li jiżżerżqu, u swiċċijiet ta'-vultaġġ għoli. Meta kkombinat ma 'kisja ta' taħt lubrikanti bħal kisi tan-nikil elettroless, ir-reżistenza għall-ilbies u l-effett tal-lubrikazzjoni tiegħu jistgħu jittejbu aktar.
Xenarji ta' Applikazzjoni ta' Konnetturi Plated-Fidda
Minħabba l-vantaġġi tal-ispiża u l-karatteristiċi tal-prestazzjoni, il-konnetturi tal-fidda-jintużaw ħafna f'diversi industriji, inklużi t-trażmissjoni tal-enerġija, il-karozzi, l-elettronika u l-makkinarju. Fis-settur tat-trażmissjoni u d-distribuzzjoni tal-enerġija, komponenti ewlenin bħal busbars, relays, skambjaturi tal-kurrent, elementi tal-fjusijiet, konnetturi tal-brilli, u swiċċijiet ta 'skonnettjar komunement jimpjegaw kisi bil-fidda biex jiżguraw is-sikurezza tat-trażmissjoni tal-enerġija permezz ta' konduttività għolja u reżistenza għall-korrużjoni. Fis-setturi tal-vetturi elettriċi u tal-ħażna tal-enerġija, konnetturi fissi u mobbli, invertituri tal-enerġija, pinnijiet u sokits tal-konnetturi tal-iċċarġjar, u pads tal-iwweldjar ultrasoniku kollha jiddependu fuq kisi bil-fidda għal trasmissjoni ta 'kurrent għoli-. Bħalissa, ir-rata ta 'penetrazzjoni ta' vetturi elettriċi hija ta 'madwar 40%, mbassra li tilħaq 60% sal-2030. Flimkien mat-tkabbir splussiv tal-industrija tal-ħażna tal-enerġija, id-domanda għal konnetturi tal-kurrent għoli-plated tal-fidda se tkompli tiżdied b'mod esponenzjali.
Fl-industrija tal-elettronika, kisi bil-fidda ta 'pinnijiet terminali, sokits, u konnetturi tal-enerġija jibbilanċja l-konduttività u l-ispiża. Fil-qasam mekkaniku, thrust washers,-bearings ta' temperatura għolja, u qfieli reżistenti għall-korrużjoni-jutilizzaw il-lubrikazzjoni tat-temperatura għolja-tal-fidda u r-reżistenza għall-korrużjoni biex jadattaw għal kundizzjonijiet operattivi ħorox. Meta mqabbel ma 'kisi oħra ta' metall prezzjuż, il-kisi tal-fidda joffri proporzjon ogħla ta 'spiża-, li jkopri firxa usa' ta 'applikazzjonijiet u jsir is-soluzzjoni ppreferuta għal kundizzjonijiet ta' vultaġġ medju- u għoli-, trasmissjoni ta' kurrent għoli-, u kundizzjonijiet ta'-temperatura għolja.
Għażla ta 'Materjali Bażi għal Kisi tad-Deheb u tal-Fidda
Fil-proċessi tal-kisi tad-deheb u tal-fidda, l-għażla tal-materjal bażi hija kruċjali għall-adeżjoni, il-konduttività, ir-reżistenza għall-korrużjoni u d-durabilità tas-saff tal-kisi. Il-funzjonijiet ewlenin tiegħu huma li jissiġillaw is-sottostrat, jipprevjenu d-diffużjoni tal-element, u jipprovdu appoġġ strutturali. Ir-ram, bħala materjal bażiku użat komunement, jippossjedi konduttività eċċellenti, konduttività termali u duttilità, li jistgħu jtejbu l-adeżjoni tal-kisi u l-kapaċità tal-ġarr tal-kurrent -, inaqqas il-hotspots tal-konnessjoni, u huwa adattat għal konnetturi tar-rebbiegħa jew crimp. Il-formulazzjoni taċ-ċjanur tagħha tista 'wkoll tgħin fit-tindif tas-sottostrat waqt l-electroplating.
In-nikil elettrolitiku huwa għażla ta 'materjal bażi ideali għal sottostrati tar-ram jew liga tar-ram. Jista 'effettivament jipprevjeni d-diffużjoni ta' elementi bħar-ram u żingu mis-sottostrat fis-saff tal-kisi tal-metall prezzjuż, u jevita l-formazzjoni ta 'saff ewtektiku li jaffettwa l-adeżjoni u l-konduttività. Jipprovdi wkoll pedament strutturali robust, li jtejjeb ir-reżistenza għall-ilbies u r-reżistenza għall-korrużjoni tal-kisi. Nikil elettrolitiku, bħal sulfamate tan-nikil, għandu wkoll duttilità tajba, li jagħmilha adattata għal applikazzjonijiet ta 'kuntatt tar-rebbiegħa. Il-punt tat-tidwib għoli tiegħu (aktar minn 1000 grad) jagħmilha wkoll adattata għal ambjenti ta '-temperatura għolja. Il-kisi tan-nikil elettrolitiku għandu funzjonijiet simili għal kisi tan-nikil elettrolitiku, iżda b'uniformità ta 'kisi ogħla. Kisi oħxon huwa possibbli mingħajr ma jaffettwa t-tolleranzi dimensjonali tal-parti. Il-kisi tan-nikil elettroless tal-fosfru-għoli, bħala materjal mhux-manjetiku, huwa adattat għal applikazzjonijiet speċifiċi, iżda l-punt tat-tidwib baxx tiegħu (madwar 800 grad ) u d-duttilità fqira jagħmluha mhux adattata għal applikazzjonijiet ta'-temperatura estremament għolja u ta' press{13}}adattat. Il-kisi ta' taħt tar-ram u n-nikil miksi bid-deheb-spiss jintużaw flimkien ma'ram miksi-dehebjew kisi tan-nikil biex tiġi żgurata l-istabbiltà tal-kisi.
